Перед инженером-проектировщиком или главным инженером строительной компании часто встает сложнейшая задача: как спроектировать систему управления поверхностным стоком, которая будет не только соответствовать жестким экологическим нормативам, но и останется экономически эффективной в долгосрочной перспективе? Проблема заключается в том, что проектирование очистных мероприятий невозможно рассматривать в отрыве от комплексных инженерных изысканий, включающих анализ гидрологических условий местности, интенсивности осадков и специфики загрязняющих веществ. Ошибка на этапе предварительных расчетов, например, неверный учет коэффициента стока или игнорирование влияния уровня грунтовых вод, может привести к гидравлической перегрузке системы, подтоплению территории объекта или серьезным санкциям со стороны надзорных органов из-за превышения предельно допустимых концентраций (ПДК) загрязняющих веществ в сбрасываемых водах.
Создание эффективной инфраструктуры требует глубокого понимания физико-химических процессов, происходящих при очистке сточных вод. Современные ливневых очистных сооружений представляют собой многоступенчатые технологические комплексы, где каждый этап — от грубой механической фильтрации и седиментации в отстойниках до сорбционных узлов и нефтеловушек — должен быть строго синхронизирован с расчетными мощностями. Задача специалиста заключается не просто в подборе емкости резервуаров, а в выстраивании надежной технологической цепочки, способной нивелировать влияние пиковых нагрузок во время ливневых паводков и обеспечить стабильное качество очистки при минимизации эксплуатационных затрат на обслуживание и регенерацию фильтрующих элементов.
Данное руководство призвано стать практическим подспорьем для профессионального сообщества, охватывая все критические аспекты реализации проекта. Мы последовательно разберем весь жизненный цикл строительства: от анализа нормативной базы и выполнения сложных гидравлических расчетов до тонкостей подготовки земляного полотна, устройства основания под резервуары и монтажа оборудования. Особое внимание будет уделено интеграции очистных сооружений в общую систему водоотведения, вопросам обеспечения герметичности узлов при повышенном гидростатическом давлении и регламентам пусконаладочных работ. Понимание взаимосвязи между проектными решениями и технологией строительства позволит минимизировать риск возникновения дефектов, таких как неравномерная осадка конструкций или некорректная работа автоматики, обеспечивая тем самым долговечность и высокую эксплуатационную надежность всей системы.
Нормативно-правовая база и требования к проектированию ливневых очистных сооружений
Проектирование систем очистки поверхностного стока — это процесс, жестко регламентированный многоуровневой системой нормативных документов. Любое проектное решение должно проходить экспертизу на соответствие экологическим и санитарно-эпидемиологическим нормам, так как несоблюдение требований может привести к отказу в выдаче разрешений на сброс стоков или к серьезным санкциям со стороны Росприроднадзора. Инженер обязан учитывать не только федеральное законодательство, но и региональные нормативы допустимых сбросов (НДС), которые часто устанавливают более строгие предельно допустимые концентрации (ПДК) загрязняющих веществ.
Основная нормативная документация
При разработке проектной документации на очистные сооружения необходимо опираться на следующие ключевые регламенты:
- СП 32.13330.2018 Система канализации. Наружные сети и сооружения
- СанПиН 2.1.3684-21 Санитарно-эпидемиологические требования к содержанию территорий, городских пожарных резервуаров и иных объектов
- Водный кодекс Российской Федерации, определяющий правила использования водных объектов и нормативы допустимого воздействия
- ГОСТ Р 55976-2014 в части требований к технологическим процессам очистки поверхностного стока
- Региональные нормативы, устанавливающие конкретные значения ПДК для загрязняющих веществ в зависимости от типа водоема сброса
Технические критерии проектирования и расчетные параметры
Проектирование ЛОС базируется на расчете расчетного расхода сточных вод. Основным параметром здесь выступает максимальный секундный или минутный расход воды, определяемый исходя из интенсивности выпадения осадков с определенной вероятностью превышения. В инженерной практике для критических узлов инфраструктуры обычно принимается вероятность 1% или 0,5%, что соответствует периоду однократного превышения раз в 100 или 200 лет.
Для определения объема стока используется расчет коэффициента стока (C), который зависит от типа поверхности водосбора. Проектировщик должен учитывать следующие характеристики:
- Для асфальтобетонных и бетонных покрытий коэффициент стока может достигать 0.9-0.95
- Для крыш зданий и сооружений значение C варьируется в пределах 0.8-0.9
- Для озелененных территорий и газонов показатель значительно ниже, часто не превышая 0.1-0.2
Помимо гидравлических параметров, критически важным является качественный состав загрязняющих веществ. Проект должен учитывать концентрации взвешенных веществ, нефтепродуктов, тяжелых металлов и других компонентов, характерных для конкретного индустриального или городского объекта. Эффективность очистки (η) должна быть рассчитана по формуле: η = (C_in — C_out) / C_in * 100%, где C_in — концентрация загрязняющего вещества на входе в систему, а C_out — расчетная концентрация на выходе после прохождения всех ступеней очистки.
Совет: При проектировании ЛОС для объектов с большой площадью твердого покрытия всегда закладывайте запас по гидравлической мощности системы на уровне 15-20%. Это позволит избежать перелива через переливные устройства в случае аномальных ливневых нагрузок, которые становятся все более частыми вследствие изменения климатических условий и увеличения частоты экстремальных осадков.
Расчет проектных нагрузок и подбор технологической схемы очистки стоков
Эффективность функционирования ливневых очистных сооружений напрямую зависит от точности предварительных расчетов. Проектировщик должен решить две фундаментальные задачи: определить объемный расход поступающей воды (гидравлическую нагрузку) и рассчитать массу поступающих загрязняющих веществ (максимальную массу загрязнения). Ошибки в этих расчетах ведут либо к избыточности системы, неоправданно увеличивающей капитальные затраты, либо к недостаточности очистки, что делает объект неэксплуатабельным с точки зрения экологического законодательства.
Гидравлический расчет и метод рационального подхода
Для определения расчетного расхода поверхностного стока наиболее распространенным является метод рационального расчета. Основная формула выглядит следующим образом: Q = C * F * i, где:
- Q — расчетный расход воды (м³/с или л/с);
- C — коэффициент стока, характеризующий долю осадков, превращающуюся в поверхностный сток (зависит от типа покрытия);
- F — площадь водосбора (га или м²);
- i — интенсивность дождя (л/(с*га)), определяемая по климатическим картам для расчетного периода повторяемости.
При расчете важно учитывать не только средние показатели, но и пиковые значения. Например, при проектировании системы для промышленной площадки с площадью 2 гектара и коэффициентом стока 0.9 для асфальтового покрытия, при интенсивности дождя 25 л/(с*га), расчетный расход составит 450 л/с. Проектировщик обязан закладывать в систему устройства для регулирования этого потока, такие как аккумулирующие резервуары, чтобы предотвратить гидравлический удар на последующих ступенях очистки.
Определение технологической последовательности очистки

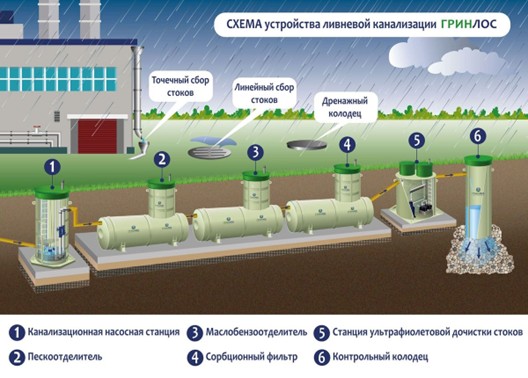

Выбор технологической схемы определяется качественным составом стока. Схема должна представлять собой последовательный каскад физико-химических процессов, направленных на снижение концентрации загрязняющих веществ до установленных ПДК. Типовая многоступенчатая схема включает следующие узлы:
- Узел механической очистки: песколовки и отстойники для удаления крупных взвешенных частиц, песка, гравия и мусора методом седиментации.
- Узел нефтеочистки: нефтеловушки или коалесцентные модули, предназначенные для разделения фаз нефти и воды за счет разности плотностей и использования гидрофобных материалов.
- Узел сорбционной очистки: фильтрационные колонны с активным углем или модифицированными сорбентами для удаления растворенных органических соединений, тяжелых металлов и остаточных нефтепродуктов.
- Узел доочистки (при необходимости): песчано-гравийные фильтры или биофильтрационные системы для финальной стабилизации качества очищенной воды перед сбросом в водоем или на рельеф.
При подборе оборудования необходимо учитывать химическую агрессивность среды и возможные температурные колебания. Использование резервуаров из стеклопластика обеспечивает высокую коррозийную стойкость к воздействию нефтепродуктов и солей, что критично для долговечности всей инженерной сети.
Совет: Всегда учитывайте эффект первого смыва. Именно в первые 15–30 минут интенсивного дождя происходит смыв накопленной за период сухости грязи, масел и тяжелых металлов с поверхности территории. Проектирование системы с акцентом на обработку именно этого наиболее загрязненного потока позволяет значительно снизить требования к габаритам последующих сорбционных модулей и уменьшить частоту их регенерации.
Подготовка строительной площадки и устройство основания под ЛОС
Стабильность работы ливневых очистных сооружений в долгосрочной перспективе напрямую зависит от качества подготовки земляного полотна и устройства основания. Ошибки на этапе земляных работ, такие как нарушение проектной глубины заложения или некачественное уплотнение грунта, могут привести к критическим последствиям: неравномерной осадке резервуаров, деформации трубопроводов, нарушению герметичности стыков и даже всплытию пустых емкостей под воздействием гидростатического давления грунтовых вод.
Земляные работы и параметры котлована
Процесс подготовки площадки начинается с разработки котлована, объем которого должен превышать габариты устанавливаемого оборудования на величину, обеспечивающую возможность проведения монтажных работ и последующей обратной засыпки. Ширина технологического разрыва между стенкой котлована и корпусом ЛОС должна составлять не менее 0.5–1 метра с каждой стороны.
При проектировании глубины котлована инженер обязан учитывать следующие факторы:
- Глубина промерзания грунта в данном регионе, чтобы исключить воздействие сил морозного пучения на конструкции
- Толщина расчетной песчано-гравийной подушки (обычно от 200 до 500 мм)
- Необходимость обеспечения уклона входных и выходных трубопроводов для беспрепятственного самотечного движения стоков
- Уровень залегания грунтовых вод, определяющий потребность в водопонижении или устройстве дренажа
Устройство многослойного основания и уплотнение грунта
Для обеспечения проектной несущей способности основания необходимо создать структурированную подушку из непучинистых материалов. Стандартный технологический пирог включает в себя слой песка средней крупности и слой щебня или гравия. Важнейшим параметром здесь является коэффициент уплотнения грунта (K). Согласно строительным нормам, для объектов инженерной инфраструктуры коэффициент уплотнения при послойном трамбовании должен составлять не менее 0.95–0.98.
Процесс устройства основания включает следующие этапы:
- Очистка дна котлована от строительного мусора, органических включений и рыхлого грунта
- Укладка первого слоя песка толщиной 150–200 мм с последующим послойным уплотнением виброплитами или катками
- Укладка щебеночного слоя для распределения нагрузки от веса оборудования и предотвращения деформаций
- Контроль горизонтальности поверхности основания с помощью нивелирования, так как отклонение от проектного уклона недопустимо
Борьба с гидростатическим давлением и пучением
В условиях высокого уровня грунтовых вод возникает риск всплытия очистных сооружений. Сила Архимеда, действующая на пустотелую конструкцию, может значительно превышать вес самой станции, особенно в моменты ее технологического простоя (когда резервуары не заполнены стоком). Для нейтрализации этого эффекта применяются методы анкеровки оборудования к бетонной плите или использование засыпки из материалов с высокой плотностью и низким коэффициентом смачивания.
При обратной засыпке крайне важно использовать песчано-гравийную смесь, а не местный пучинистый грунт (глину или суглинок). Использование непучинистых материалов вокруг корпуса ЛОС минимизирует риск возникновения избыточного давления на стенки резервуара при сезонных колебаниях уровня влажности в почве.
Совет: Перед началом монтажа оборудования обязательно проведите проверьте фактическую несущую способность дна котлована путем проведения полевых испытаний или анализа результатов инженерно-геологических изысканий. Если выявлены слабые грунты, необходимо предусмотреть устройство замещающего слоя из уплотненного песка или создание бетонной подготовки, иначе деформация корпуса ЛОС под весом заполненного стоком оборудования станет неизбежной.
Технологический процесс монтажа оборудования и интеграция в систему водоотведения
Монтаж ливневых очистных сооружений представляет собой сложный комплекс работ, требующий строгого соблюдения последовательности технологических операций и проектных допусков. На этом этапе критически важно обеспечить не только правильное позиционирование резервуаров относительно проектной оси, но и безупречную герметичность всех узлов сопряжения с напорными и самотечными трубопроводами. Любое нарушение целостности системы при монтаже может привести к подмыву основания сооружения, вымыванию грунта из-под подошвы котлована или утечке очищенных стоков в окружающую среду, что недопустимо с точки зрения экологической безопасности.
Позиционирование оборудования и проверка основания
Первым этапом является спуск очистных модулей в подготовленный котлован. В зависимости от массы конструкции, для этого могут использоваться краны или экскаваторы с грузоподъемным механизмом. При проведении спусковых работ крайне важно контролировать соблюдение проектного горизонтального положения резервуара. Допустимое отклонение от плоскости основания не должно превышать 1-2%, так как даже минимальный перекос может вызвать неравномерное распределение нагрузки на стенки корпуса и привести к возникновению изгибающих напряжений, способных вызвать деформацию или трещины в структуре материала.
Перед окончательной фиксацией оборудования необходимо выполнить следующие контрольные действия:
- Проверка фактической глубины заложения на соответствие проектным отметкам
- Очистка поверхности основания от остатков песка, глинистых частиц или мелкого мусора
- Визуальный осмотр корпуса на отсутствие механических повреждений, возникших при транспортировке и спуске
- Проверка уровня грунтовых вод для исключения риска всплытия пустого резервуара
Сопряжение с инженерными сетями и герметизация узлов
Интеграция ЛОС в общую систему водоотведения подразумевает подключение входных и выходных трубопроводов. Чаще всего применяются трубы из полиэтилена низкого давления (ПНД) или поливинилхлорида (ПВХ). При монтаже стыков критически важно соблюдать проектный гидравлический уклон, который для самотечных участков сети обычно составляет не менее 0.02-0.03 (то есть 2-3 см на метр длины трубопровода) для предотвращения образования застойных зон и интенсивного отложения шлама в коленах труб.
Для обеспечения полной герметичности при переходе от трубы к корпусу очистного сооружения применяются специализированные методы:
- Использование эластичных уплотнительных манжет или резиновых колец, обеспечивающих компенсацию температурных расширений
- Применение набухающих лент (бентонитовых шнуров) в местах прохода труб через стенки резервуара для предотвращения фильтрации воды
- Использование соединительных узлов и муфт, устойчивых к динамическим нагрузкам и вибрациям от работы насосного оборудования
Электрическая интеграция и автоматизация системы
Завершающим этапом монтажа является подключение шкафа управления (ШУ) и всей сопутствующей измерительной аппаратуры. Интеграция включает в себя прокладку кабельных линий от датчиков уровня воды (ультразвуковых или гидростатических) до исполнительных механизмов, таких как насосы КНС или электроприводы задвижек. В современных инженерных системах крайне важно обеспечить возможность интеграции ЛОС в общезаводскую систему диспетчеризации (SCADA), что позволяет осуществлять удаленный мониторинг состояния фильтрующих элементов, уровня накопленных отложений и работоспособности автоматики в режиме реального времени.
Совет: При проведении обратной засыпки вокруг корпуса ЛОС категорически запрещается использовать крупнофракционный грунт или строительный мусор. Засыпка должна производиться послойно, с толщиной каждого слоя не более 15-20 см, и сопровождаться обязательным уплотнением вибропрессорами. Это гарантирует создание равномерного бокового давления, которое предотвратит возникновение критических напряжений в стенках резервуара и обеспечит стабильность его положения в грунте на протяжении всего срока эксплуатации.
Пусконаладочные работы, контроль качества и регламент эксплуатации системы
Завершение монтажа инженерных сетей не означает автоматическую готовность системы к эксплуатации. Переход от стадии строительства к этапу промышленной эксплуатации требует проведения комплексного цикла пусконаладочных работ (ПНР). Целью данного процесса является верификация проектных характеристик, проверка работоспособности автоматики и подтверждение герметичности всех узлов под воздействием расчетных гидравлических нагрузок. Некачественное проведение ПНР может скрыть дефекты монтажа, которые проявятся лишь спустя несколько месяцев эксплуатации в условиях пиковых ливневых нагрузок.
Процедура пусконаладочных работ и проверка автоматики
Процесс пусконаладки разделяется на электротехническую и гидравлическую части. Электротехническая часть включает в себя проверку целостности кабельных линий, заземления оборудования, а также настройку логики работы шкафа управления (ШУ). В ходе этого этапа проверяется корректность срабатывания датчиков уровня (ультразвуковых или гидростатических) и исполнительных механизмов.
Гидравлическая часть включает следующие обязательные операции:
- Проверка герметичности соединений трубопроводов и узлов сопряжения с помощью проведения гидравлических испытаний под избыточным давлением
- Проверка работы системы самотечного отвода воды через песколовки и отстойники на отсутствие застойных зон
- Тестирование насосного оборудования (если предусмотрена КНС) на соответствие расчетным напорным характеристикам при различных режимах нагрузки
- Проверка работоспособности переливных устройств и систем аварийного сброса воды
Контроль качества очистки и лабораторный мониторинг
После проведения гидравлических тестов необходимо подтвердить эффективность технологической схемы очистки. Контроль качества осуществляется путем забора проб очищенной воды на выходе из системы для проведения химико-биологического анализа в аккредитованной лаборатории. Основным критерием успешного прохождения испытаний является соответствие состава стоков установленным нормативам ПДК (предельно допустимых концентраций) для конкретного водоема сброса.
В ходе контроля качества проверяются следующие параметры:
- Содержание взвешенных веществ и мутность воды
- Концентрация нефтепродуктов, жиров и масел
- Наличие остаточных количеств тяжелых металлов (медь, цинк, свинец)
- Уровень pH и химическое потребление кислорода (ХПК)
Регламент технического обслуживания и эксплуатации
Долговечность ЛОС напрямую зависит от строгого соблюдения регламента периодического технического обслуживания. Эксплуатационная служба должна следовать графику, который включает регулярную очистку механических узлов и контроль состояния сорбционных материалов. Основные задачи по обслуживанию включают:
- Регулярная очистка песколовок и отстойников от накопленного осадка (песка, шлама) для предотвращения снижения эффективного объема резервуаров
- Промывка или замена фильтрующих элементов и сорбентов по мере их насыщения загрязняющими веществами (регенерация сорбента)
- Контроль состояния уплотнительных манжет, прокладок и проверка отсутствия коррозийных повреждений на корпусе оборудования
- Проверка работоспособности датчиков уровня, электрооборудования и чистоты клеммных соединений в шкафах управления
Все операции по обслуживанию должны фиксироваться в эксплуатационном журнале. Отсутствие документального подтверждения регулярного сервиса может стать причиной аннулирования гарантийных обязательств производителя.
Совет: Рекомендуется внедрять систему автоматизированного мониторинга с передачей данных в облачные сервисы. Наличие датчиков дифференциального давления на фильтрах позволит отслеживать степень их загрязнения в режиме реального времени. Это обеспечит переход от реактивного обслуживания (ремонт по факту поломки) к предиктивному (замена элементов до критического засорения), что значительно снижает риск аварийных переливов и сокращает эксплуатационные расходы на очистку системы.
Часто задаваемые вопросы
Как правильно рассчитать расчетный расход сточных вод для подбора емкости ЛОС?
Расчет производится на основе интенсивности дождя q20 и площади водосбора F. Согласно СП 32.13330.2018, необходимо учитывать коэффициент стока psi, который зависит от типа покрытия территории (асфальт, бетон, грунт). Итоговая формула: Q = q20 * F * psi. При проектировании важно закладывать запас по объему на случай превышения расчетной интенсивности ливня, чтобы избежать перелива через переливные устройства.
Какие требования предъявляются к подготовке основания под установку очистных сооружений?
Основание должно обеспечивать равномерную несущую способность и исключать деформацию корпуса. Требуется устройство песчано-гравийной подушки толщиной не менее 300–500 мм с коэффициентом уплотнения грунта K не менее 0.95. Если на участке выявлены пучинистые грунты, необходимо предусмотреть утепление основания или заглубление конструкции ниже расчетной глубины промерзания согласно СП 22.13330.
Каков минимально допустимый уклон трубопроводов при подключении ЛОС к сети водоотведения?
Уклон должен обеспечивать самоочищающую скорость движения стока, которая не должна быть ниже 0.5–0.7 м/с для предотвращения заиливания труб. При диаметре труб более 300 мм минимальный уклон составляет 0.002 (2 мм на метр). Недопустимо проектировать участки с провисом трубопровода, так как это создает зоны аккумуляции песка и взвешенных веществ, что быстро выводит систему из строя.
Как определить периодичность сервисного обслуживания и очистки фильтрующих элементов?
Регламент обслуживания зависит от фактического объема накопленного шлама и содержания нефтепродуктов в стоке. Первичный контроль эффективности работы (замер мутности и концентрации взвешенных веществ) следует проводить не реже одного раза в квартал. Выгрузка осадка из отстойников должна производиться при заполнении резервуара на 20-30% от его полезного объема, чтобы не допустить вынос загрязнений через фильтры.
Заключение
Строительство локальных очистных сооружений — это сложный инженерный процесс, требующий строгого соблюдения последовательности этапов: от анализа грунта и выбора технологии до правильного монтажа и пусконаладки. Ошибки на любом из этих уровней могут привести к неэффективной очистке стоков, неприятным запахам или дорогостоящему ремонту всей системы, поэтому системный подход здесь важнее всего.
Поскольку проектирование ЛОС связано с множеством технических нюансов, мы рекомендуем подходить к вопросу максимально ответственно. Если вы сомневаетесь в выборе типа станции или вам требуется помощь в расчете необходимых мощностей, специалисты КБ Аквапроект всегда готовы предложить профессиональную консультацию и помочь с грамотным подбором оборудования, которое будет надежно работать именно на вашем объекте.
