Проектирование систем очистки промышленных стоков — это всегда работа в условиях высокой неопределенности и жестких технологических ограничений. В отличие от городских канализационных сетей, где состав стока относительно предсказуем и стабилен, сточные воды предприятий характеризуются экстремальной вариативностью химического состава, резкими колебаниями концентрации загрязняющих веществ и нестабильностью температурного режима. Инженеру-проектировщику приходится учитывать не только расчетные объемы сброса, но и наличие специфических токсикантов, взвешенных веществ, нефтепродуктов, тяжелых металлов или высокоагрессивных соединений, способных вызвать быструю деградацию биологической очистки или ускоренную коррозию элементов оборудования.
Основная сложность заключается в том, что любая ошибка на этапе предварительного анализа стоков или неверно определенная расчетная нагрузка могут привести к критическому сбою всего технологического цикла. Неправильно рассчитанный гидравлический режим, недооценка химической агрессивности среды или неверный подбор материалов резервуаров делают эксплуатацию станции экономически нецелесообразной и экологически опасной. Именно поэтому ключевым этапом разработки является глубокий аудит производственного процесса и подбора технического решения, которое должно обеспечивать стабильную работу очистных сооружений даже в периоды пиковых нагрузок и сезонных изменений физико-химических свойств стока.
Современные требования экологической безопасности и постоянное ужесточение нормативов ПДК (предельно допустимых концентраций) заставляют владельцев заводов и девелоперов пересматривать подходы к организации водоотведения. Сегодня очистные сооружения для предприятий рассматриваются не просто как вспомогательный элемент инфраструктуры, а как сложный технологический узел, интегрированный в общую систему управления экологическими рисками предприятия. Создание эффективной системы требует мультидисциплинарного подхода, объединяющего химическую инженерию, точный расчет гидродинамических процессов и применение инновационных композитных материалов для обеспечения долговечности всей конструкции.
Специфика состава промышленных стоков и задачи проектирования очистных сооружений
Проектирование очистных сооружений (ОС) для промышленного сектора начинается не с выбора конкретной модели насосной станции, а с глубокого химико-технологического анализа поступающих сточных вод. В отличие от городских систем, промышленные стоки характеризуются высокой концентрацией специфических загрязнителей и экстремальной нестабильностью физико-химических показателей. Для инженера это означает необходимость создания системы, способной сохранять эффективность очистки при резких изменениях pH, температуры и концентрации токсикантов.
Ключевые параметры, определяющие технологию очистки
При определении технологической схемы проектировщик опирается на количественное содержание веществ, измеряемое в мг/дм3. Основными параметрами, диктующими выбор методов механической, химической или биологической очистки, являются:
- Химическое потребление кислорода (ХПК), отражающее общее количество окисляемых органических и неорганических соединений в стоке.
- Биологическое потребление кислорода (БПК5), характеризующее долю биоразлагаемой органики, доступной для метаболизма микроорганизмов.
- Концентрация взвешенных веществ, определяющая необходимость применения первичных отстойников, песчаных фильтров или флотаторов.
- Содержание нефтепродуктов и масел, требующих предварительной сепарации в маслобензоотделителях.
- Наличие специфических токсикантов, таких как тяжелые металлы (медь, цинк, хром), фенолы или сульфиды, способных вызвать ингибирование процессов биологической очистки.
Инженерные задачи при разработке систем водоотведения
Главная задача проектирования — обеспечить стабильность работы ОС при вариативности нагрузки. Это достигается через решение следующих технологических задач:
- Сглаживание пиковых гидравлических нагрузок с помощью установки усреднителей, которые позволяют выровнять расход воды и концентрацию загрязняющих веществ перед подачей на основные ступени очистки.
- Предотвращение коррозионного воздействия агрессивных сред на элементы КНС и ЛОС путем применения композитных материалов, устойчивых к воздействию кислот и щелочей.
- Обеспечение эффективного удаления мелкодисперсных частиц через каскад механических фильтров или центробежных сепараторов.
Важным расчетным показателем является соотношение БПК5 к ХПК. Если это значение составляет менее 0.5, сток считается трудноразлагаемым, что делает классическую биологическую очистку неэффективной и требует внедрения методов глубокого химического окисления или использования сорбентов.
Совет: При проектировании систем водоотведения для предприятий с нестабильным графиком производства всегда закладывайте коэффициент неравномерности стока не менее 1.5–2.0 от среднесуточного расхода, чтобы исключить риск перелива резервуаров и выхода из строя насосного оборудования в периоды пиковых нагрузок.
Разработка технологической схемы: выбор методов механической, химической и биологической очистки

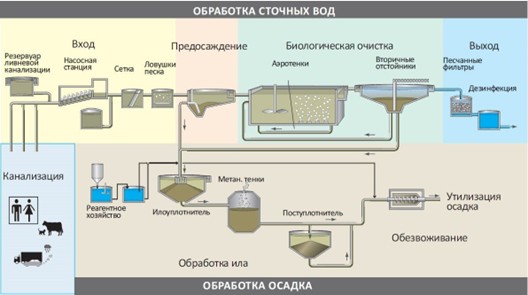

Технологическая схема очистных сооружений представляет собой последовательность технологических операций, каждая из которых направлена на удаление определенных групп загрязняющих веществ. Эффективность всей системы зависит от правильной интеграции различных методов очистки в единый цикл, где результат предыдущей ступени является входным параметром для последующей.
Механическая очистка: первая линия защиты
Первичная ступень очистки направлена на удаление из сточных вод крупных взвешенных частиц, песка, мусора и нефтепродуктов. Это критически важный этап для предотвращения засорения насосного оборудования и деградации последующих биофильтров или химических реакторов. В состав механической ступени обычно входят следующие элементы:
- Решетки и сита для улавливания крупнодисперсных фракций.
- Песколовки, предназначенные для осаждения минеральных примесей.
- Жироуловители, работающие на принципе отделения легких фракций углеводородов за счет разности плотностей.
- Первичные отстойники для удаления более мелких взвешенного веществ.
Эффективность механической очистки может достигать 60–80% по показателю содержания взвешенных веществ, что существенно снижает нагрузку на последующие этапы обработки.
Химическая очистка: нейтрализация и осаждение
При наличии в стоке растворенных органических соединений, тяжелых металлов или экстремальных значений pH применяется метод химической очистки. Основными процессами здесь являются нейтрализация, коагуляция и флокуляция. Нейтрализация необходима для приведения показателя pH стока к нормативному диапазону 6.5–8.5, что является обязательным условием перед подачей воды на биологические ступени.
Процесс коагуляции предполагает введение реагентов (например, хлорида железа или сульфата алюминия), которые дестабилизируют коллоидные частицы, переводя их в крупные хлопья. Последующая флокуляция позволяет сформировать достаточно тяжелые агрегаты для их эффективного осаждения в отстойниках. Для хранения химических реагентов и накопления стоков на этапе подготовки часто используются герметичные резервуары из стеклопластика, устойчивые к агрессивным средам.
Биологическая очистка: деградация органики
Биологический метод основан на использовании метаболической активности микроорганизмов для разложения органических загрязнений. Выбор между аэробной и анаэробной очисткой зависит от концентрации ХПК и БПК в стоке:
- Аэробная очистка (с использованием активного ила или биофильтров) применяется при умеренных концентрациях органики, требуя интенсивной аэрации для поддержания необходимого уровня растворенного кислорода.
- Анаэробная очистка (метантенки) эффективна при высококонцентрированных стоках, позволяя одновременно с очисткой получать биогаз, но требуя более сложного контроля технологического процесса.
Совет: При проектировании биологической ступени всегда проверяйте токсичность входящего стока. Даже кратковременный выброс высококонцентрированного реагента или растворителя может привести к гибели активного ила, что потребует длительного (от нескольких недель до месяцев) восстановления микробиологического баланта системы.
Производственные решения: применение композитных материалов и современных насосных агрегатов в составе ОС
Выбор технологической схемы очистки — это лишь половина успеха при создании промышленной системы водоотведения. Вторая, не менее важная составляющая, заключается в выборе конструкционных материалов для резервуаров и подборе исполнительного оборудования. При работе с промышленными стоками, характеризующимися высокой химической агрессивностью, традиционные материалы, такие как углеродистая сталь или железобетон, часто оказываются недостаточно долговечными из-за коррозионного воздействия сероводорода, кислот или щелочей.
Преимущества композитных материалов и полимеров
В современном производстве очистных сооружений ключевую роль играют изделия из стеклопластика и высокопрочных полимеров. Применение композитов при изготовлении резервуаров, емкостей и пластиковых колодцев обеспечивает ряд критических преимуществ:
Высокая химическая стойкость: отсутствие риска электрохимической коррозии делает такие конструкции идеальными для сред с низким или высоким уровнем pH.
Низкий удельный вес: малая масса резервуаров из стеклопластика существенно упрощает логистику и снижает затраты на монтаж, позволяя использовать легкую строительную технику.
Высокая механическая прочность при сохранении гибкости: это позволяет конструкции эффективно сопротивляться внешним нагрузкам от давления грунта и сезонным колебаниям уровня грунтовых вод.
Герметичность и гладкость внутренних поверхностей: отсутствие пор и швов минимизирует риск протечек и препятствует накоплению твердых отложений на стенках оборудования.
Насосное оборудование и автоматизация КНС
Сердцем любой станции канализационных насосных станций (КНС) или ливневых очистных сооружений (ЛОС) являются насосные агрегаты. При проектировании промышленного оборудования расчет параметров насоса базируется на гидравлических характеристиках системы, где ключевыми являются подача (Q) и напор (H). Для эффективной работы необходимо учитывать не только требуемый объем перекачиваемой жидкости, но и потери напора на трение в трубопроводах и сопротивление фильтрующих элементов.
При подборе насосов для КНС инженер должен руководствоваться следующими критериями:
- Способность агрегата работать с загрязненной водой: наличие способности к перекачиванию твердых частиц определенного диаметра (например, до 50–80 мм) для предотвращения засорения.
- Тип исполнения проточной части: использование износостойких материалов (чугун с защитным покрытием или нержавеющая сталь) для работы с абразивными стоками.
- Наличие встроенной защиты двигателя от перегрузок, сухого хода и перегрева.
Для повышения энергоэффективности современных систем все чаще применяются частотно-регулируемые преобразователи (ЧРП). Использование ЧРП позволяет динамически изменять скорость вращения вала насоса в зависимости от текущего уровня стока в приемном резервуаре, что исключает циклы пуска-остановки и снижает гидравлические удары в трубопроводной сети.
Совет: При расчете требуемого напора (H) для КНС всегда закладывайте запас на возможный рост гидравлического сопротивления системы вследствие постепенного зарастания труб или засорения фильтров, составляющий не менее 10–15% от расчетного значения.
Обеulence соответствия нормативам ПДК и требованиям экологической безопасности при сбросе стоков
Соблюдение экологических нормативов является критическим условием функционирования любого промышленного предприятия. Несоблюдение установленных предельно допустимых концентраций (ПДК) загрязняющих веществ не только влечет за собой серьезные административные штрафы и приостановку деятельности по решению контролирующих органов, но и создает долгосрочные экологические риски для прилегающих территорий и водных объектов. Проектирование очистных сооружений должно базироваться на строгом соблюдении требований Водного кодекса РФ, СанПиН и соответствующих государственных стандартов (ГОСТ) в области контроля качества сточных вод.
Нормативы допустимых сбросов (НДС) и расчет нагрузки
Основным документом, определяющим параметры работы очистных сооружений, являются нормативы допустимых сбросов (НДС). Процесс их разработки требует проведения комплексных расчетов, где ключевым показателем является максимально допустимая масса загрязняющего вещества, поступающего в водный объект за единицу времени. Расчет производится по формуле:
M = C * Q
где M — допустимая масса загрязняющего вещества (кг/сут), C — предельно допустимая концентрация (мг/л), Q — объем сточных вод, сбрасываемых в сутки (м3/сут). Для предприятий, осуществляющих сброс в рыбохозяйственные водоемы, требования к концентрации веществ значительно жестче, чем для сброса в объекты хозяйственно-бытового назначения. Например, ПДК по меди или цинку для рыбохозяйственных объектов может составлять единицы микрограмм на литр, что требует применения технологий глубокой очистки и многоступенчатого мониторинга.
Системы автоматизированного контроля и мониторинга
Для обеспечения непрерывного соответствия нормативам современные очистные сооружения оснащаются системами автоматизированного контроля (САК). Эти системы позволяют в режиме реального времени отслеживать критические параметры стока и своевременно реагировать на отклонения. К наиболее важным измеряемым параметрам относятся:
- Уровень pH, отклонение которого может свидетельствовать о неэффективной работе узла нейтрализации.
- Мутность и наличие взвешенных веществ, что критично для оценки эффективности фильтрационных ступеней.
- Электропроводность, позволяющая косвенно судить о концентрации растворенных солей и минеральных веществ.
- Содержание нефтепродуктов и остаточного хлора (при использовании методов обеззараживания).
Интеграция датчиков и контроллеров в состав КНС или ЛОС позволяет реализовать алгоритмы аварийного перекрытия сброса. В случае превышения расчетных значений ПДК, автоматика может перенаправить поток сточных вод в накопительные резервуары из стеклопластика для повторной очистки или дозированной подачи реагентов.
Экологическая экспертиза и документальное сопровождение
Проектирование промышленного объекта невозможно без прохождения государственной экологической экспертизы. В состав проектной документации должны входить расчеты рассеивания загрязняющих веществ, обоснование технологических решений по очистке и план мероприятий по охране окружающей среды. Важным аспектом является также проектирование санитарно-защитной зоны (СЗЗ), границы которой определяются исходя из класса опасности предприятия и уровня выбросов/сбросов.
Совет: При разработке проекта сброса всегда запрашивайте актуальные нормативы ПДК именно для вашего типа водоема (рыбохозяйственный, хозяйственно-бытовой или технический). Ошибка в выборе целевого норматива на этапе проектирования может привести к тому, что построенная система очистки будет технически совершенной, но юридически бесполезной из-за неспособности достичь недостижимых уровней очистки.
Реализация проекта «под ключ»: от монтажа оборудования до пусконаладочных работ
Завершающий этап реализации проекта очистных сооружений — это переход от проектно-конструкторской документации к физическому воплощению технологической схемы на объекте. Реализация по принципу «под ключ» подразумевает комплексный подход, охватывающий все стадии: от подготовки основания и монтажа оборудования до проведения пусконаладочных работ (ПНР) и передачи полной исполнительной документации заказчику. Такой подход позволяет минимизировать риски несоответствия смонтированного оборудования проектным решениям.
Монтаж оборудования и строительно-монтажные работы
Процесс монтажа промышленных очистных сооружений требует строгого соблюдения проектных отметок и технологии укладки конструкций. Особое внимание уделяется подготовке основания и защите резервуаров от деформаций под воздействием внешних нагрузок.
- Подготовка котлована и устройство песчано-гравийной подушки, обеспечивающей равномерное распределение нагрузки на дно емкости или КНС.
- Установка резервуаров из стеклопластика или пластиковых колодцев с контролем вертикальности и горизонтальности по высокоточным приборам.
- Обратная засыпка конструкций слоями с обязательным послойным уплотнением грунта согласно требованиям СП 45.13330 (Земляные работы, основания и фундаменты). Неравномерное уплотнение может привести к возникновению избыточных напряжений в стенках емкости и нарушению герметичности соединений.
- Монтаж трубопроводной сети и подключение насосных агрегатов с обеспечением проектных углов наклона для исключения образования воздушных пробок и застойных зон.
Гидравлические испытания и проверка герметичности
После завершения монтажных работ обязательным этапом являются гидравлические испытания. Проверка на герметичность (опрессовка) позволяет убедиться в отсутствии дефектов фланцевых соединений, уплотнительных элементов и узлов сопряжения трубопроводов с оборудованием. Для резервуаров наполнение производится постепенно, с выдержкой технологической паузы для стабилизации гидростатического давления, что исключает риск разрушения конструкции при резком изменении нагрузки.
Пусконаладочные работы (ПНР) и автоматизация
Пусконаладка — это этап верификации проектных параметров в реальных условиях эксплуатации. В ходе ПНР проверяется корректность работы всей системы управления и исполнительных механизмов:
- Проверка работоспособности датчиков уровня, pH-метров и анализаторов состава стока.
- Тестирование алгоритмов автоматики в контроллерах (ПЛК): проверка срабатывания защиты от сухого хода, перегрузки двигателя и аварийного перелива.
- Настройка частотно-регулируемых приводов для обеспечения плавного пуска насосов и оптимизации энергопотребления системы.
- Проверка работы системы дозирования реагентов на точность подачи в зависимости от динамического расхода входящего потока.
Совет: При приемке пусконаладочных работ всегда требуйте проведения пробного цикла работы системы в течение как минимум 24–72 часов под нагрузкой, максимально приближенной к расчетной. Только длительная работа позволяет выявить скрытые дефекты автоматики или нестабильность технологического процесса, которые могут не проявиться при кратковременном тестовом запуске.
Часто задаваемые вопросы
Как проектировщик учитывает залповые сбросы при расчете емкости усреднителей?
При проектировании мы закладываем буферную емкость, исходя из пиковой суточной нагрузки и анализа химического состава стоков. Расчет базируется на максимально допустимых концентрациях (МК). Обычно объем усреднителя рассчитывается таким образом, чтобы нивелировать колебания расхода в 2–3 раза и обеспечить стабильную подачу на блок биологической очистки при поддержании pH в диапазоне 6.5–8.5.
Достаточно ли механической очистки для подготовки стоков к сбросу в рыбохозяйственные водоемы?
Нет, механическая очистка (решетки, песколовки, отстойники) удаляет только взвешенные вещества. Для достижения нормативов ПДК по растворенным компонентам необходима многоступенчатая схема: химическое осаждение с применением коагулянтов или биологическая деструкция органики. Без этих этапов невозможно снизить показатели ХПК и БПК5 до требуемых экологических значений.
Какие материалы наиболее долговечны при работе с агрессивными промышленными стоками?
При наличии высокой концентрации кислот или щелочей мы применяем композитные материалы, такие как стеклопластик (FRP), и полимеры типа HDPE. Они устойчивы к химической коррозии. Например, использование стандартной углеродистой стали при pH ниже 4 или выше 10 приведет к деградации оборудования в течение нескольких месяцев, тогда как композиты сохраняют расчетный ресурс более 20 лет.
Что входит в обязательный перечень лабораторных испытаний на этапе пусконаладки?
Проверка качества очистки включает анализ проб стоков до и после каждой ступени технологического процесса. Мы проверяем содержание взвешенных веществ, нефтепродуктов, ХПК, БПК5, а также азотную группу (аммонийный азот, нитриты, нитраты). Итоговый протокол должен подтверждать соответствие состава стока требованиям СанПиН и нормативам рыбохозяйственного значения для безопасного сброса в водные объекты.
Заключение
Создание специализированной операционной системы для промышленного предприятия — это стратегическая задача, напрямую влияющая на стабильность и безопасность производства. Кастомное программное обеспечение позволяет эффективно управлять сложными технологическими процессами, обеспечивая бесшовную интеграцию с датчиками, контроллерами и другими компонентами автоматизации, что зачастую невозможно при использовании стандартных универсальных решений.
Реализация подобных проектов требует комплексного подхода к выбору архитектуры и аппаратной базы. Для решения сложных задач по автоматизации и подбора надежных компонентов специалисты КБ Аквапроект всегда готовы предоставить экспертную консультацию или помочь с подбором оборудования, исходя из специфики ваших производственных процессов.
