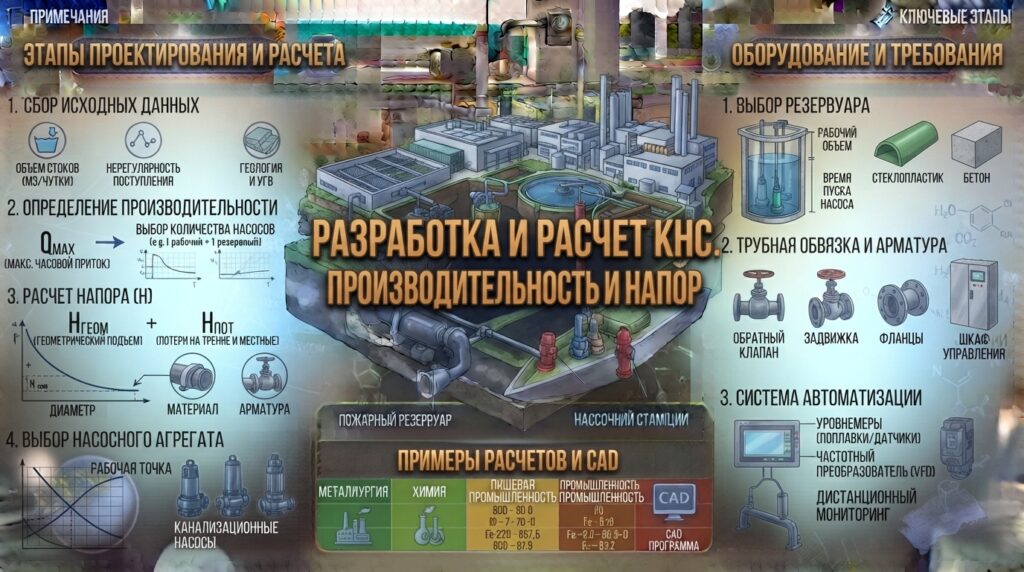

Расчет КНС производительность и напор

Перед инженером, стоящим перед задачей проектирования системы водоотведения, всегда встает фундаментальный вопрос: как обеспечить надежную работу оборудования в условиях непредсказуемого и крайне неравномерного притока стоков? Неверно определенный гидравлический режим — это не просто техническая погрешность, а потенциальная угроза для всей инфраструктуры объекта. Слишком заниженные расчетные показатели неизбежно ведут к переполнению приемного резервуара и аварийным разливам, что в условиях городской или промышленной застройки чревато серьезными экологическими и репутационными последствиями. С другой стороны, избыточное резервирование мощности провоцирует слишком частые пуски-остановки насосных агрегатов, что катастрофически сокращает межремонтный интервал, увеличивает износ обмоток двигателей и неоправданно повышает удельные энергозатраты на эксплуатацию объекта.

Проектирование канализационных насосных станций требует учета множества переменных факторов, среди которых ключевыми являются суточный коэффициент неравномерности и пиковые нагрузки от различных групп потребителей. Инженер должен учитывать не только средний объем поступающих стоков, но и динамику изменения уровня жидкости в резервуаре, а также влияние топографических особенностей местности на преодоление необходимого напора. Ошибки на этапе первичных расчетов часто проявляются лишь в период эксплуатации, когда реальные гидравлические нагрузки начинают отклоняться от расчетных, превращая работу станции в процесс постоянного поиска баланса между критическим переполнением и неэффективной работой оборудования в режиме малых расходов.

Основой успешного проектирования является глубокое понимание неразрывной связи между производительностью (Q) и напором (H). Эти параметры не могут рассматриваться изолированно: любое изменение расхода неизбежно влечет за собой изменение потерь давления в напорном трубопроводе. Задача специалиста — найти оптимальную рабочую точку, где характеристика выбранного насосного агрегата пересекается с характеристикой гидравлической системы. В данной статье мы подробно разберем алгоритм расчета максимального расхода, методику определения полного напора с учетом всех видов местных и линейных сопротивлений, а также приведем рекомендации по выбору оборудования, чтобы минимизировать эксплуатационные риски и обеспечить долговечность инженерной сети.

Определение расчетных параметров: взаимосвязь производительности и напора в КНС

Фундаментальный принцип проектирования канализационных насосных станций заключается в достижении энергетического баланса между энергией, генерируемой насосным агрегатом, и энергозатратами, необходимыми для перемещения жидкости по напорному трубопроводу. Эти два параметра — производительность (расход) и напор — связаны нелинейной зависимостью, которую невозможно игнорировать при расчете гидравлической сети. Понимание этой связи позволяет избежать ситуации, когда насос работает в режиме, не соответствующем проектным нагрузкам.

Гидравлическая характеристика системы

Для корректного подбора оборудования необходимо построить кривую гидравлического сопротивления системы. Эта кривая описывает зависимость требуемого напора от величины расхода сточных вод. Полный требуемый напор, который должен преодолеть насос, складывается из двух основных составляющих:

  • Статический напор, представляющий собой разность геометрических высот между минимальным уровнем жидкости в приемном резервуаре КНС и максимальным уровнем в точке выпуска или в высшей точке напорного трубопровода.
  • Динамические потери напора, возникающие вследствие трения жидкости о внутренние стенки труб и преодоления сопротивления элементов арматуры.

Важно понимать, что динамические потери не являются константой. Согласно законам гидравлики, потери давления на трение пропорциональны квадрату скорости потока. Это означает, что при увеличении расхода (Q) в два раза, потери напора (h) возрастают примерно в четыре раза. Данный эффект делает систему крайне чувствительной к изменению диаметра трубопровода и шероховатости его внутренних стенок.

Взаимодействие характеристик насоса и системы

Процесс подбора оборудования сводится к нахождению рабочей точки — точки пересечения нисходящей характеристики насосного агрегата и восходящей характеристики гидравлической системы. Характеристика насоса показывает, какой напор способен создать двигатель при заданном расходе, а характеристика системы определяет, какой напор необходим для перемещения этого объема жидкости по существующей сети.

Если рабочая точка смещается в зону слишком высоких расходов, это может привести к превышению допустимой кавитационной нагрузки и выходу насоса из строя. Если же точка располагается в зоне крайне низких расходов, возможен риск заиливания трубопровода и неэффективного использования мощности двигателя. При проектировании следует ориентироваться на стандарты и нормы, такие как СП 32.13330.2018, которые регламентируют параметры проектирования систем водоотведения, обеспечивая необходимый запас прочности для работы в условиях пиковых нагрузок.

Совет: При анализе рабочей точки всегда учитывайте диапазон изменения расходов, а не только номинальное значение. Рекомендуется выбирать насосный агрегат так, чтобы рабочая точка находилась в зоне максимального КПД (коэффициента полезного действия), что позволит снизить удельные затраты на электроэнергию и продлить срок службы оборудования.

Расчет максимального расхода: учет пиковых гидравлических нагрузок и времени наполнения резервуара

Определение расчетного расхода сточных вод является определяющим этапом при проектировании КНС, так как именно этот параметр диктует требования к мощности насосного оборудования и объему приемного резервуара. Главная сложность заключается в том, что поступление стоков в канализационную сеть никогда не бывает равномерным. В течение суток наблюдаются выраженные периоды пиковых нагрузок (утренние и вечерние часы) и периоды минимального притока, что требует от инженера применения комплексного подхода к расчету.

Коэффициент неравномерности и расчетный расход

Для того чтобы насосная станция могла эффективно справляться с нагрузкой, расчет должен базироваться не на среднесуточном расходе (Q_(ср)), а на максимальном часовом расходе (Q_(max)). Основным инструментом здесь выступает коэффициент неравномерности (K_t), который учитывает колебания интенсивности водопотребления. Значение этого коэффициента может варьироваться от 1.5 до 4.0 и выше, в зависимости от типа объекта (жилой массив, промышленное предприятие или гостиничный комплекс).

Алгоритм расчета максимального расхода обычно включает следующие шаги:

  1. Определение среднесуточного объема стоков на основе численности потребителей и удельных норм водопотребления согласно СП 32.13330.2018 или другим действующим нормативам.
  2. Применение коэффициента неравномерности к расчетному среднему расходу для получения величины пиковой часовой нагрузки.
  3. Учет возможных дополнительных притоков, например, ливневых вод в случае наличия раздельной или смешанной системы канализации.

Взаимосвязь объема резервуара и гидравлического цикла

При проектировании КНС приемный резервуар выполняет роль демпфера, который сглаживает пиковые нагрузки. Если суммарная производительность насосов ниже максимального притока стоков, избыточный объем жидкости накапливается в резервуаре. В этом случае расчет объема емкости должен обеспечивать безопасное время наполнения до достижения критической отметки перелива.

Математически это можно представить через баланс масс: объем резервуара (V) должен быть достаточным, чтобы покрыть разницу между притоком (Q_(in)) и отводом (Q_(out)) в течение расчетного периода пиковой нагрузки. Если проектировщик закладывает слишком малый объем, существует риск возникновения аварийной ситуации при длительном превышении максимального расхода над мощностью насосов.

Пример практического расчета

Рассмотрим упрощенный пример для жилого объекта с расчетным среднесуточным расходом 50 м3/сут. При принятом коэффициенте неравномерности K_t = 2.5, максимальный часовой расход составит примерно 5.2 м3/ч (при условии, что пиковая нагрузка длится около одного часа). Если же мы проектируем систему, где насосы работают в режиме переключения, необходимо убедиться, что при достижении максимального притока скорость наполнения резервуара не приведет к превышению проектного уровня жидкости.

Совет: При расчете КНС для промышленных объектов всегда закладывайте запас по максимальному расходу на случай возможных технологических сбросов или аварийных ситуаций на вышележащих участках сети. Недооценка пикового коэффициента — самая частая причина переполнения резервуаров и выхода системы из строя в периоды высокой нагрузки.

Алгоритм определения полного напора: статический подъем и потери давления на трение и местные сопротивления

Определение необходимого напора является критическим этапированием при подборе насосного оборудования, так как именно этот параметр определяет способность системы преодолевать гравитационное давление и гидравлическое сопротивление сети. Полный напор (H) представляет собой суммарную энергию, которую должен передать насос жидкости для ее перемещения из приемного резервуара в точку сброса. Ошибка в расчете напора может привести к тому, что насосный агрегат не сможет обеспечить требуемый расход или будет работать в режиме чрезмерной нагрузки, что приведет к преждевременному выходу из строя двигателя.

Статический напор и геометрические параметры системы

Первым компонентом расчета является статический напор (H_(st)). Он представляет собой разность высотных отметок между самой низкой точкой, до которой может опускаться уровень жидкости в резервуаре КНС (уровень сухого хода или минимальный рабочий уровень), и самой высокой точкой напорного трубопровода (либо уровнем в точке выпуска). При проектировании важно учитывать не только фактическую топографию, но и возможные изменения уровней в приемном резервуаре при работе насоса в режиме периодических пусков.

Динамические потери: линейные и местные сопротивления

Второй, и зачастую более сложный компонент — это динамические потери напора (h_(dyn)), которые возникают при движении потока внутри трубопровода. Их принято разделять на две составляющие:

  • Линейные потери напора (h_f): возникают вследствие трения жидкости о внутреннюю поверхность труб. Для их расчета инженеры используют уравнение Дарси-Всехейса или формулу Вейсбаха, где ключевыми параметрами являются коэффициент шероховатости материала трубы (), длина трубопровода (L) и диаметр (D). Важно учитывать, что с течением времени из-за отложения шлама и образования биопленки коэффициент шероховатости увеличивается, что ведет к росту гидравлического сопротивления.
  • Местные потери напора (h_l): вызваны изменением направления или сечения потока. К ним относятся потери на поворотах (отводах), тройниках, переходах, задвижках, обратных клапанах и других элементах арматуры. Каждый такой элемент имеет свой коэффициент местного сопротивления (), который суммируется в общем балансе напора.

Пошаговый алгоритм расчета полного напора

Для получения точного значения необходимо придерживаться строгого алгоритма:

  1. Определение статического напора на основе проектных отметок уровней резервуара и точки выпуска.
  2. Расчет скорости движения жидкости в трубопроводе (v) через отношение расхода (Q) к площади поперечного сечения трубы (A).
  3. Вычисление линейных потердов на трение с учетом материала труб (например, для ПНД или чугуна коэффициенты будут различаться).
  4. Определение суммы местных сопротивлений путем суммирования произведений коэффициентов на динамический напор (v² / 2g).
  5. Сложение всех полученных значений: H_(total) = H_(st) + h_f +

Пример: если статический подъем составляет 10 метров, потери на трение в 200 метрах трубы диаметром 100 мм — 1.5 метра, а суммарные местные сопротивления — 0.8 метра, то расчетный полный напор составит 12.3 метра.

Совет: При итоговом расчете всегда закладывайте коэффициент запаса на неопределенность (safety factor) в размере 10–15%. Этот резерв компенсирует возможный рост шероховатости труб со временем, засорение трубопроводов и недочеты при монтаже арматуры, обеспечивая стабильную работу КНС на протяжении всего срока эксплуатации.

Выбор насосного агрегата по расчетной рабочей точке и Q-H характеристике

После завершения расчетов гидравлической сети и определения требуемого напора и расхода, инженер переходит к наиболее ответственной стадии — подбору конкретного насосного агрегата. Этот процесс не сводится к простому сопоставлению цифр; он требует глубокого анализа пересечения двух графиков: нисходящей характеристики насоса (Q-H кривой) и восходящей характеристики гидравлической системы.

Анализ пересечения характеристик

Характеристика насоса представляет собой зависимость напора от подачи, которая при увеличении расхода неизбежно снижается. В то же время, как было рассмотрено ранее, характеристика системы (кривая гидравлического сопротивления) имеет восходящий характер: чем выше расход, тем больше потери давления на трение и местные сопротивления. Точка, в которой эти две кривые пересекаются, и является расчетной рабочей точкой.

При выборе оборудования крайне важно, чтобы эта точка не находилась на краях диапазона работы насоса. Работа в зоне минимальных расходов (левая часть кривой) может привести к перегреву жидкости из-за недостаточного циркуляционного потока внутри корпуса, а работа в зоне максимальных расходов (правая часть кривой) чревата перегрузкой двигателя и возникновением кавитационных процессов.

Критерии выбора насосного оборудования

Для обеспечения долговечности КНС при выборе агрегата необходимо руководствоваться следующими техническими критериями:

  • Соответствие номинальной производительности насоса расчетному максимальному расходу с учетом коэффициента запаса.
  • Напорная характеристика насоса в рабочей точке должна превышать расчетный полный напор системы (с учетом статического подъема и динамических потерь) минимум на 10–15%.
  • Положение рабочей точки относительно зоны максимального КПД (Best Efficiency Point, BEP). Оптимальным считается выбор насоса, чья точка максимальной эффективности максимально близка к расчетной рабочей точке.
  • Проверка критерия кавитационной стойкости. Расчетный кавитационный запас (NPSHa) в приемном резервуаре должен быть больше требуемого кавитационного запаса насоса (NPSHr).

Роль частотно-регулируемого привода (ЧРП)

Современное проектирование КНС всё чаще предполагает использование частотно-регулируемых приводов. ЧРП позволяет изменять скорость вращения вала насоса, что фактически трансформирует его Q-H характеристику. При снижении частоты вращения кривая характеристики насоса смещается вниз и вправо. Это дает возможность гибко адаптировать систему под изменяющиеся гидравлические нагрузки, поддерживая постоянный уровень жидкости в резервуаре и избегая избыточного давления в напорном трубопроводе, что значительно экономит электроэнергию.

Совет: При проектировании систем с использованием нескольких насосов, работающих параллельно, всегда проверяйте, как изменяется точка рабочего режима при включении второго или третьего агрегата. Неправильный расчет параллельной работы может привести к тому, что один из насосов будет работать в режиме «запирания», создавая лишь дополнительное гидравлическое сопротивление для остальных единиц оборудования.

Типичные ошибки при проектировании КНС и их влияние на эксплуатационную надежность системы

Ошибки, допущенные на этапе проектирования канализационных насосных станций, крайне редко проявляются в момент пусконаладочных работ. Чаще всего они заложены в фундамент будущих аварийных ситуаций, которые становятся заметны лишь спустя несколько месяцев или лет эксплуатации при изменении интенсивности водопотребления или накоплении загрязнений. Для инженера важно понимать, что любая техническая неточность в расчетах напрямую конвертируется в рост эксплуатационных затрат и снижение коэффициента технической готовности объекта.

Гидравлические ошибки и нарушение баланса нагрузок

Одной из наиболее критических ошибок является недооценка пикового расхода вследствие неверного применения коэффициента неравномерности. Если при проектировании опираться на средние значения без учета суточных колебаний, система окажется неспособной справиться с кратковременными залповыми сбросами. Это приводит к следующим последствиям:

  • Превышение проектного уровня жидкости в приемном резервуаре и активация аварийных переливов.
  • Риск затопления прилегающих территорий и нарушения санитарно-эпидемиологических норм.
  • Необходимость экстренной модернизации всей системы, включая замену насосного оборудования и увеличение объема емкости.

Другой распространенной ошибкой является неправильный выбор диаметра напорного трубопровода. Слишком малый диаметр резко увеличивает потери напора на трение, что вынуждает выбирать более мощные и дорогостоящие насосные агрегаты, неоправданно повышая энергопотребление станции.

Механические и электрические риски

Недостаточно крупный объем приемного резервуара относительно мощности насосов провоцирует чрезмерную частоту пусков и остановов двигателя. Каждый пуск сопровождается значительными пусковыми токами, которые вызывают нагрев обмоток электродвигателя и деградацию изоляции. Согласно техническим регламентам, количество пусков в час для каждого типа двигателя строго ограничено; нарушение этого режима сокращает срок службы оборудования в несколько раз.

Также к типичным ошибкам относятся:

  1. Игнорирование физико-химических свойств стоков: использование насосов, не предназначенных для перекачивания жидкостей с определенным содержанием твердых частиц или агрессивной химической средой (например, сероводородом), что ведет к быстрому износу рабочих колес и коррозии корпуса.
  2. Отсутствие надлежащей системы вентиляции резервуара: накопление газов, таких как метан и сероводород, создает не только коррозионную нагрузку на металлоконструкции, но и угрозу взрывопожароопасности.
  3. Некорректная настройка автоматики управления: отсутствие алгоритмов защиты от «сухого хода» или некорректные уставки по уровням жидкости.

Совет: При проектировании КНС всегда проводите комплексный аудит проектных решений на соответствие реальным условиям эксплуатации объекта. Рекомендуется привлекать специалистов, имеющих опыт в производстве и монтаже аналогичных систем, для проведения верификации гидравлических расчетов и подбора оборудования с необходимым запасом по прочности.

Часто задаваемые вопросы

Какой коэффициент запаса по расходу рекомендуется закладывать при проектировании КНС?

При расчете максимального расхода необходимо ориентироваться на пиковые гидравлические нагрузки, а не на среднесуточные значения. Рекомендуется применять коэффициент запаса 1.2–1.3 к расчетному притоку. Это позволяет компенсировать возможные превышения объемов стоков и предотвратить переполнение приемного резервуара в периоды интенсивных ливневых нагрузок или аварийных сбросов.

Как правильно учитывать потери на местных сопротивлениях при определении полного напора?

Полный напор складывается из статического подъема и суммарных потерь. Потери на местных сопротивлениях (задвижки, обратные клапаны, отводы) нельзя игнорировать, так как они могут составлять до 20-30% от всех гидравлических потерь. При расчете следует использовать коэффициенты местного сопротивления (zeta) для каждого элемента трубопровода и учитывать их вклад в общее падение давления наряду с потерями на трение по длине трубы.

Что наиболее критично при выборе насоса относительно его Q-H характеристики?

Рабочая точка выбранного насоса должна располагаться в зоне стабильной работы, предпочтительно в центральной части кривой Q-H. Недопустимо выбирать оборудование так, чтобы рабочая точка находилась в крайней правой части графика (зона максимального расхода при минимальном напоре), так как это ведет к риску кавитации, повышенной вибрации и снижению КПД. Также важно убедиться, что напор насоса превышает расчетный напор системы минимум на 5-10%.

Как изменение диаметра напорного трубопровода влияет на расчетные параметры системы?

Диаметр трубы напрямую определяет скорость движения среды и потери давления. При уменьшении диаметра скорость потока растет, что ведет к экспоненциальному увеличению потерь на трение (согласно формуле Дарси-Вейсбаха). Для канализационных КНС оптимальной считается скорость в напорном трубопроводе в пределах 0.8–2.0 м/с. Превышение скорости выше 2.5 м/с резко увеличивает расчетный напор, что требует использования более мощных и дорогих насосных агрегатов.

Заключение

Точный расчет производительности и напора является фундаментом для стабильной работы канализационной системы. Ошибки на этапе проектирования, будь то недооценка пиковых нагрузок или неверный учет потерь давления в трубопроводах, могут привести к переливам, частым остановкам оборудования и повышенным эксплуатационным расходам. Грамотный инженерный подход позволяет подобрать насосную станцию, которая будет справляться с задачами без избыточной нагрузки на двигатели и лишних затрат на электроэнергию.
