Как спроектировать систему очистки, которая будет эффективно функционировать на протяжении всего срока службы, не требуя постоянного дорогостоящего ремонта и не вызывая претензий со стороны надзорных органов? Перед инженером или проектировщиком при разработке локальных очистных сооружений (ЛОС) всегда стоит сложная задача: необходимо найти технологический баланс между эффективностью удаления загрязняющих веществ, стоимостью капитальных вложений и строгими требованиями экологического законодательства. Ошибка на этапе предварительных расчетов — будь то недооценка пиковой гидравлической нагрузки или неверный учет концентрации специфических примесей — неизбежно приводит к выходу оборудования из строя, заиливанию резервуаров и превышению нормативов сброса очищенных сточных вод в водоемы или централизованную сеть.
Сложность проектирования заключается в многофакторности входных данных. Состав сточных вод может радикально меняться в зависимости от назначения объекта: будь то пищевое производство с высоким содержанием жиров и органики или промышленный сектор с преобладанием нефтепродуктов и взвешенных веществ. При разработке систем для ливневых очистных сооружений проектировщик обязан учитывать не только средний расход, но и интенсивность выпадения осадков, коэффициент стока с различных типов поверхностей и риск переполнения системы во время экстремальных ливневых событий. Неправильный подбор технологической цепочки и игнорирование динамики изменения состава стоков превращают дорогостоящий актив в источник экологических штрафов и репутационных рисков.
Профессиональный подход требует глубокого анализа физико-химических свойств стоков, понимания механизмов седиментации, флотации и биологической деструкции органики. Проектирование не может рассматриваться как изолированный процесс создания чертежей; это комплексная инженерная задача, объединяющая точные гидравлические расчеты, подбор коррозионностойких материалов для емкостного оборудования, выбор надежных насосных агрегатов и определение последовательности технологических ступеней очистки. Только интеграция выверенных расчетов с проверенными промышленными решениями позволяет создать устойчивую систему, способную выдерживать сезонные колебания нагрузки и обеспечивать стабильное качество очистки.
В данной статье мы подробно разберем ключевые аспекты проектирования ЛОС: от определения первичных параметров и нормативной базы до типовых ошибок, которые могут критически повлиять на эксплуатационную пригодность всей станции.
Определение ключевых параметров и расчет гидравлической нагрузки
Фундаментом качественного проектирования любых очистных сооружений является получение достоверных исходных данных о характеристиках поступающего стока. Ошибка в определении гидравлического режима или химического состава загрязняющих веществ на начальном этапе делает невозможным подбор адекватного технологического оборудования и приводит к недооценке габаритов резервуаров, что в дальнейшем влечет за собой необходимость дорогостоящей реконструкции всей системы.
Гидравлический режим и расчетный расход
Первоочередной задачей инженера является определение расчетного расхода сточных вод. При проектировании необходимо различать средний суточный расход (Qavg) и максимальный пиковый расход (Qmax). Расчет по среднему значению крайне опасен, так как системы очистки должны быть способны справляться с кратковременными залповыми сбросами, которые могут в несколько раз превышать среднесуточные показатели.
Для корректного расчета используются следующие параметры:
- Среднесуточный объем сточных вод на основе нормативов водопотребления объекта;
- Коэффициент неравномерности стока (Kmax), учитывающий суточные и часовые колебания нагрузки;
- Гидравлическое время удержания (HRT) — время, в течение которого сточные воды находятся в контакте с реагентами или активным илом;
- Коэффициент использования полезного объема резервуаров.
Согласно СП 32.13330.2018, при проектировании систем водоотведения необходимо учитывать пиковые нагрузки, чтобы избежать гидравлического перелива через гребень переливов или затопления первичных отстойников. Расчет максимального расхода производится по формуле Qmax = Qavg * Kmax, где коэффициент неравномерности подбирается исходя из специфики деятельности объекта (например, для предприятий пищевой промышленности он будет значительно выше, чем для жилых комплексов).
Оценка концентрации загрязняющих веществ и органической нагрузки
Второй критический параметр — это качественный состав стока. Проектировщик должен оперировать конкретными показателями, такими как БПК5 (биологическое потребление кислорода), ХПК (химическое потребление кислорода), взвешенные вещества, содержание нефтепродуктов, азотной группы и фосфатов. Именно эти значения определяют выбор между механической, физико-химической или биологической стадией очистки.
Пример расчета органической нагрузки: если расчетный суточный расход стока составляет 50 м3/сут, а концентрация ХПК в стоке равна 400 мг/л, то суточная масса загрязняющего вещества составит 20 кг. Данный показатель напрямую влияет на выбор мощности аэротенков или объемов рециркуляции активного ила.
Совет: При проектировании систем для объектов с нестабильным графиком работы, таких как производственные цеха с периодическими циклами промывки оборудования, всегда закладывайте запас по гидравлической мощности не менее 20-30%. Это позволит системе сохранять стабильность в периоды кратковременного превышения проектных нагрузок и предотвратит вымывание активной микрофлоры из биореакторов.
Проектирование локальных очистных сооружений невозможно рассматривать в отрыве от жесткой нормативно-правовой базы. Любой объект водоотведения, будь то промышленное предприятие или жилой комплекс, обязан функционировать в рамках соблюдения экологического законодательства, прежде всего Водного кодекса РФ и Федерального закона № 7-ФЗ Об охране окружающей среды. Основная цель проектировщика — обеспечить такие показатели очистки, которые позволят объекту получить положительное заключение государственной экологической экспертизы или соответствовать условиям договора с эксплуатирующими организациями при сбросе в централизованную систему.
Классификация водоемов и требования к качеству стока
Критически важным фактором при проектировании является определение категории принимающего водного объекта. От этой классификации напрямую зависит выбор технологической схемы и глубина очистки. Нормативы жесткости требований варьируются в зависимости от назначения воды:
- Первый класс: водоемы питьевого и хозяйственно-бытового назначения, требующие наиболее глубокой очистки от всех видов загрязнений;
- Второй класс: рыбохозяйственные водоемы, для которых установлены самые строгие предельно допустимые концентрации (ПДК) по азотной группе, фосфатам и взвешенным веществам;
- Третий класс: водоемы хозяйственно-бытового и промышленного назначения, где требования могут быть менее жесткими, но все равно регламентированными;
- Четвертый класс: технические водоемы, используемые для нужд промышленности.

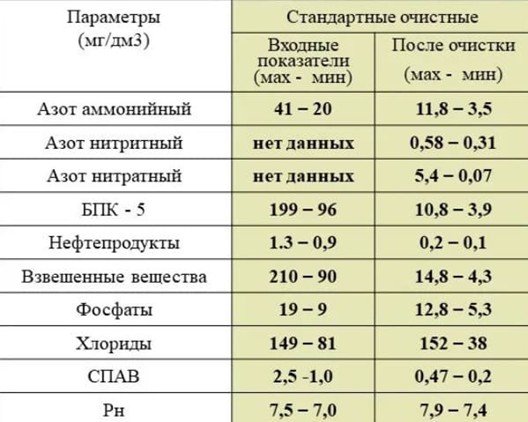

Ключевые показатели очистки и ПДК
Проектировщик должен ориентироваться на достижение установленных нормативов по конкретным загрязняющим веществам. При расчете эффективности очистки проверяются следующие параметры:
- Биологическое потребление кислорода (БПК5) — показатель органического загрязнения;
- Химическое потребление кислорода (ХПК) — отражает общее содержание окисляемой органики;
- Взвешенные вещества — содержание нерастворенных частиц в стоке;
- Нефтепродукты и жиры — критически важны для объектов с производственным циклом или пищевыми цехами;
- Азотная группа (аммонийный азот, нитриты, нитраты) — ключевой параметр для предотвращения эвтрофикации водоемов.
При проектировании системы необходимо учитывать расчет нормативов допустимых сбросов (НДС). НДС определяются исходя из способности принимающего водного объекта к самоочищению. Если концентрация загрязняющих веществ в стоке после ЛОС превышает ПДК, это может привести к наложению значительных экологических платежей или даже к приостановке деятельности предприятия.
Совет: При работе с промышленными объектами всегда запрашивайте актуальные условия договора на сброс в централизованную систему канализации. Требования абонента могут существенно отличаться от общих санитарных норм, особенно в части содержания жиров или специфических химических реагентов, что потребует внедрения дополнительных ступеней предочистки, таких как жироуловители или реагентные блоки.

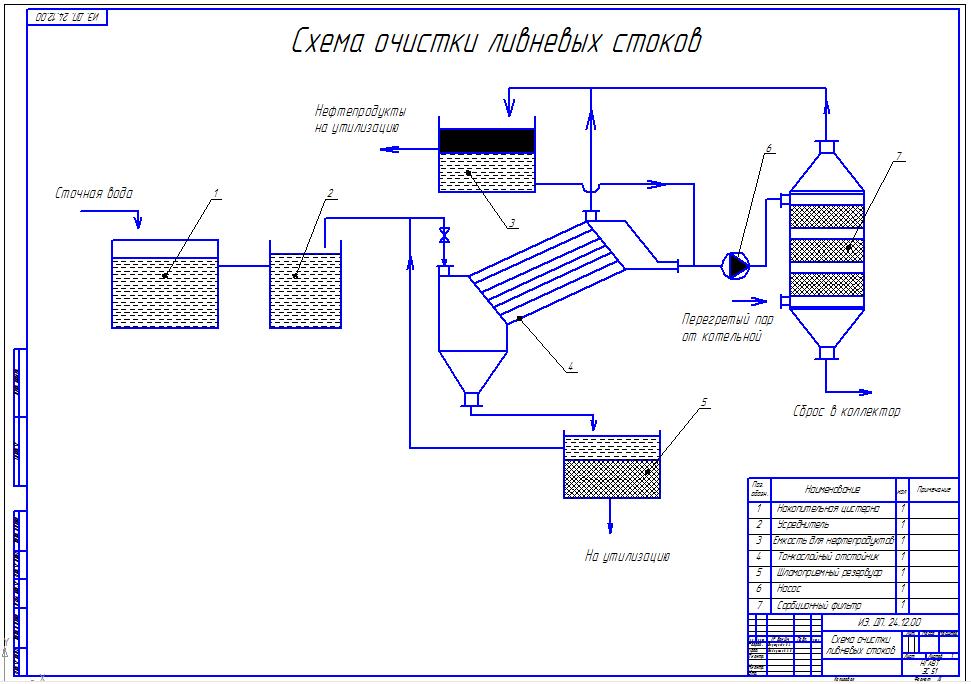

Выбор технологической схемы — это процесс подбора последовательности технологических операций, направленных на достимуемые целевые показатели очистки. Схема должна учитывать не только объемный расход стока, но и специфические загрязняющие вещества, так как наличие определенных примесей может сделать неэффективными стандартные решения или даже разрушить биоценоз очистных сооружений.
Механическая и физико-механическая очистка
Первая ступень очистки всегда направлена на удаление крупных фракций, песка, мусора и взвешенного вещества. Это критически важно для защиты последующего оборудования, такого как насосы в составе КНС или фильтрующие элементы, от абразивного износа и засорения.
Для объектов с высоким содержанием жиров (рестораны, пищевые производства) обязательным элементом являются жироуловители. Эффективность их работы напрямую зависит от времени удерживания эмульгированных жиров в резервуаре и правильного подбора скорости потока для обеспечения всплытия фракций.
Основные элементы механической ступени:
- Песколовки для удаления минеральной части и защиты насосного оборудования от абразивного износа;
- Сетчатые фильтры для задержания крупного механического мусора;
- Нефтеловушки и сепараторы для отделения нефтепродуктов от водной фазы;
- Жироуловители для предварительного удаления липидных соединений.
Физико-химические методы очистки
Применяются в случаях, когда загрязняющие вещества находятся в коллоидном состоянии или их концентрация слишком высока для эффективного биологического метода. Основным механизмом здесь выступает коагуляция и последующая флокуляция.
В процессе добавления реагентов (например, сульфата алюминия или хлорида железа) мелкие частицы агрегируются в более крупные хлопья (флокулы), которые затем легко удаляются путем седиментации в отстойниках. Данный метод незаменим при очистке стоков с высоким содержанием тяжелых металлов, фосфатов или специфических промышленных примесей, требующих химического осаждения.
Биологическая очистка и деструкция органики
Для удаления растворенной органики (показатели БПК и ХПК) наиболее эффективны биологические методы, основанные на метаболической активности микроорганизмов. Проектировщик должен выбрать между двумя основными подходами:
- Аэробная очистка: использование активного ила или биопленки в условиях избытка кислорода. Требует наличия систем аэрации (компрессоры, мелкопузырчатые аэраторы) и строгого контроля уровня растворенного кислорода (не менее 2 мг/л);
- Анаэробная очистка: протекает в отсутствие кислорода, что подходит для стоков с очень высокой концентрацией органики, но требует более длительного времени удерживания и специфического температурного режима.
Совет: При проектировании ЛОС для предприятий, использующих агрессивные химические реагенты или дезинфектанты, обязательно проводите предварительный лабораторный анализ стока на токсичность. Наличие ингибиторов может подавить жизнедеятельность активного ила в аэротенках, что приведет к неконтролируемому росту БПК и выходу системы из строя.

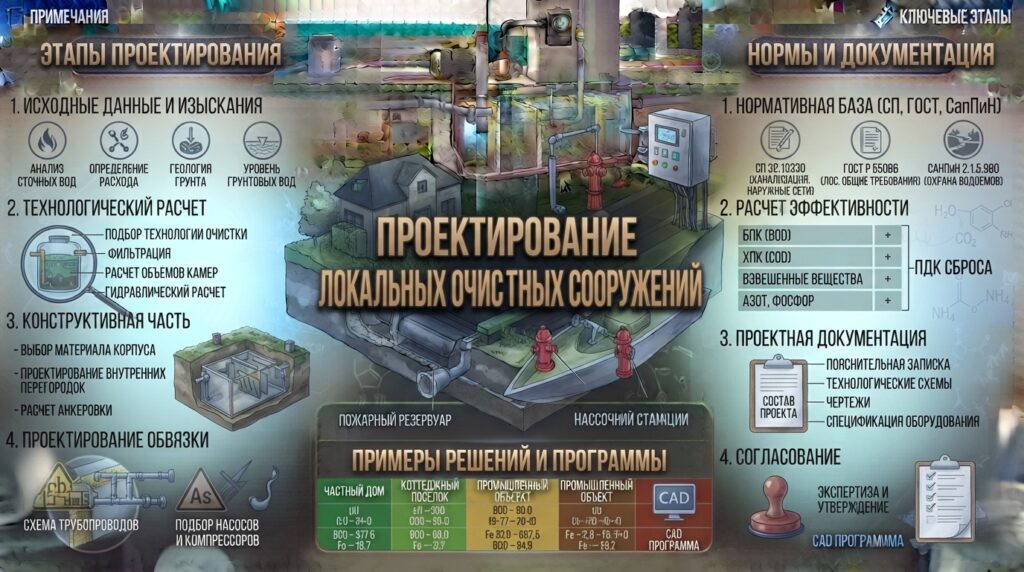

Процесс проектирования ЛОС представляет собой последовательную трансформацию первичных данных в детализированные технические решения, пригодные для реализации на строительной площадке. Весь цикл разработки документации должен соответствовать требованиям Постановления Правительства РФ №87 и быть разделен на этапы, каждый из которых имеет свою критическую значимость для обеспечения эксплуатационной надежности системы.
Предпроектная подготовка и инженерные изыскания
Первым и наиболее важным этапом является проведение комплекса инженерных изысканий. Без качественной геодезической и геологической основы невозможно корректно расположить резервуары, рассчитать глубину заложения труб или предусмотреть защиту оборудования от давления грунтовых вод.
Основные виды изысканий включают:
- Инженерно-геодезические изыскания: создание топографического плана местности с точной привязкой всех существующих и проектируемых коммуникаций;
- Инженерно-геологические изыскания: определение состава грунтов, их несущей способности и уровня залегания грунтовых вод, что критично для проектирования пластиковых колодцев и емкостей из стеклопластика;
- Гидрометеорологические изыскания: сбор данных об интенсивности осадков и частоте экстремальных ливневых событий для расчета пиковых нагрузок на систему.
Разработка проектной документации (Стадия П)
На стадии «П» формируются основные технологические решения (раздел ТХ). Основная цель этого этапа — обоснование выбранной схемы очистки, расчет мощностей оборудования и подтверждение соответствия проекта экологическим нормативам. Документация этой стадии проходит проверку в органах государственной или негосударственной экспертизы.
Ключевые элементы проектной документации:
- Технологические решения, включающие описание процесса очистки и расчетные характеристики стоков;
- Схемы водоотведения и трассировка трубопроводов;
- Описание систем автоматизации и управления насосными агрегатами;
- Обоснование экологической безопасности объекта.
Разработка рабочей документации (Стадия Р)
Рабочая документация является основным инструментом для строителей, монтажников и поставщиков оборудования. В отличие от стадии «П», здесь приводятся детализированные чертежи, спецификации материалов и точные параметры узлов. Именно на этом этапе происходит окончательный подбор конкретных единиц продукции: выбор модели КНС, расчет объема резервуаров из стеклопластика или конфигурации жироуловителей.
Состав рабочей документации включает:
- Планы и разрезы очистных сооружений с указанием всех уклонов и высотных отметок;
- Спецификации оборудования, материалов и изделий, включая насосы, задвижки, трубы и элементы автоматики;
- Электрические схемы подключения двигателей и систем управления;
- Деталировочные узлы монтажа емкостей, соединительных элементов и фундаментов.
Совет: При переходе от проектной стадии к рабочей всегда проверяйте соответствие выбранного оборудования фактическим условиям на площадке, полученным в ходе полевых изысканий. Расхождение между проектной глубиной заложения труб и реальным уровнем грунтовых вод может потребовать изменения типа используемых пластиковых колодцев или усиления конструкции резервуаров для предотвращения их деформации под воздействием гидростатического давления.
Ошибки, допущенные на стадии проектных изысканий и разработки документации, имеют свойство накапливаться и проявляться в виде дорогостоящих аварий, выхода оборудования из строя или предписаний от контролирующих органов. Проектировщик должен понимать, что любая экономия на этапе расчетов неизбежно приведет к кратному увеличению эксплуатационных расходов (OPEX) для заказчика.
Гидравлические ошибки и нарушение режима работы оборудования
Одной из наиболее распространенных ошибок является расчет системы по среднесуточному расходу без учета пиковых нагрузок. Если коэффициент неравномерности стока (Kmax) определен неверно, это приводит к следующим последствиям:
- Гидравлический перелив через гребень резервуаров при залповых сбросах;
- Вымывание активного ила из биореакторов вследствие превышения критической скорости потока;
- Затопление камер насосных агрегатов в составе КНС из-за неверно рассчитанной емкости приемного резервуара;
- Недостижение требуемой глубины очистки из-за сокращения времени удержания стоков.
Игнорирование химического состава и специфики загрязнителей
Неверная оценка концентрации определенных веществ может сделать неэффективной всю технологическую цепочку. Например, при проектировании систем для предприятий общественного питания отсутствие или недостаточный объем жироуловителей приводит к быстрому заиливанию труб, образованию жировых пробок и выходу из строя насосного оборудования.
Аналогичная проблема наблюдается при недооценке содержания нефтепродуктов или агрессивных химических соединений. В таких случаях стандартные пластиковые колодцы или резервуары из стеклопластика могут подвергаться ускоренной деградации, если не были подобраны соответствующие типы полимеров, устойчивые к конкретному виду химической коррозии.
Ошибки в учете геотехнических условий и нагрузок
Проектирование емкостного оборудования без детального анализа грунтов и уровня подземных вод — это прямой путь к разрушению конструкции. Неправильный расчет гидростатического давления или нагрузки от вышележащих слоев грунта может привести к:
- Деформации стенок пластиковых колодцев и резервуаров;
- Потере герметичности соединительных узлов и стыков труб;
- Выпучиванию дна емкостей при высоком уровне грунтовых вод.
Совет: При проектировании объектов, расположенных в зонах с высоким уровнем залегания грунтовых вод или сложной геологией, всегда закладывайте возможность использования усиленных конструкций и применяйте методы противофильтрационной защиты (например, устройство песчаной подготовки или использование специальных обсыпочных материалов). Это предотвратит деформацию оборудования под воздействием внешнего давления.
Подводя итог, можно сказать, что качественное проектирование ЛОС — это не только соблюдение нормативов по очистке стоков, но и создание устойчивой инженерной системы, способной противостоять переменным нагрузкам, химическому воздействию и агрессивной внешней среде на протяжении всего срока службы.
Часто задаваемые вопросы
Как правильно определить расчетный расход сточных вод для проектирования ЛОС?
Расчет необходимо вести не по среднесуточному показателю, а по максимальному пиковому часовому расходу. При проектировании важно учитывать коэффициент неравномерности (Kmax), который может достигать 2.5–4.0 в зависимости от типа объекта. Игнорирование пиковых нагрузок приведет к гидравлическому удару и выносу загрязняющих веществ через систему очистки из-за превышения проектной пропускной способности оборудования.
Какие показатели состава стока являются определяющими при выборе технологической схемы?
Ключевыми параметрами являются концентрация БПК5, ХПК, взвешенных веществ и наличие специфических загрязнителей, таких как нефтепродукты или жиры. Если уровень БПК5 превышает 30–50 мг/л, механической очистки будет недостаточно, и требуется внедрение биологической ступени с аэрацией. Для стоков с высоким содержанием нефтепродуктов обязательным элементом проектирования является установка маслоловушек или флотаторов.
На какие нормативные требования следует ориентироваться при проектировании системы сброса?
Проект должен обеспечивать достижение нормативов ПДК (предельно допустимых концентраций) загрязняющих веществ. Если сброс осуществляется в водный объект, применяются рыбохозяйственные нормативы, которые значительно строже санитарных норм по азоту аммотному и фосфатам. В случае сброса в городскую ливневую канализацию необходимо соблюдать требования местных водоканалов по уровню pH (в пределах 6.5–8.5) и содержанию взвешенных веществ.
Какая ошибка в расчете отстойников чаще всего приводит к аварийной работе оборудования?
Самая распространенная ошибка — неверный расчет скорости восходящего потока относительно критической скорости осаждения частиц. Если скорость потока превышает скорость оседания взвешенных веществ, происходит вынос ила из отстойника в последующие узлы очистки. Это приводит к резкому росту ХПК на выходе и невозможности соблюдения экологических нормативов, что влечет за собой штрафные санкции.
Заключение
Проектирование локальных очистных сооружений — это сложный инженерный процесс, требующий тщательного учета гидрологических, технических и экологических параметров. Грамотно разработанная проектная документация является фундаментом для создания надежной системы, которая обеспечит эффективную очистку стоков и полное соответствие действующим санитарным нормам при минимальных эксплуатационных затратах.
Выбор правильной технологии и точный расчет мощностей напрямую влияют на долговечность всей системы и отсутствие проблем с экологическим контролем. Если вы столкнулись с трудностями при планировании или нуждаетесь в профессиональном подборе оборудования, специалисты КБ Аквапроект всегда готовы помочь экспертной консультацией или разработкой оптимального технического решения для вашего объекта.
