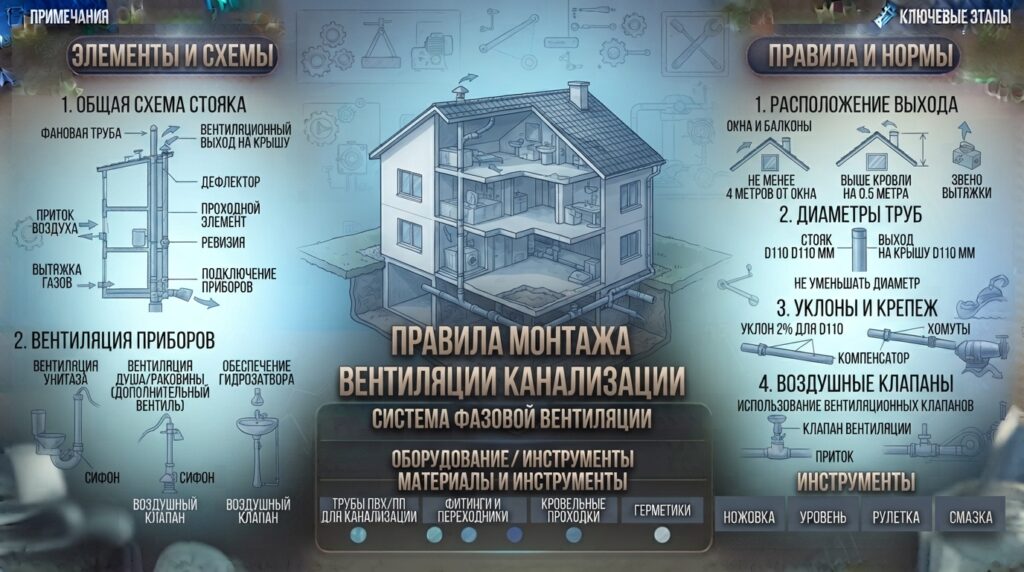

Правила монтажа вентиляции для канализации

Часто ли при проектировании или реконструкции канализационных сетей вы сталкиваетесь с ситуацией, когда, несмотря на соблюдение всех базовых норм по диаметрам труб и уклонам, в системе начинают проявляться признаки неисправности: появление неприятных запахов, характерное бульканье в сантехнических приборах или, что еще критичнее, полный срыв гидрозатворов? Для инженера или проектировщика подобные симптомы являются прямым индикатором нарушения гидравлического режима внутри трубопровода. Проблема заключается не в качестве используемых материалов или герметичности соединений, а в отсутствии или некорректном устройстве системы вентиляции, которая призвана компенсировать перепады давления внутри канализационного выпуска.

При перемещении больших объемов сточных вод по канализационному трубопроводу неизбежно возникает необходимость замещения вытесняемого объема воздуха. Если система не обеспечивает свободного притока или отвода воздуха, в сети формируются зоны избыточного давления и разрежения. Избыточное давление может привести к разгерметизации соединений или выдавливанию содержимого гидрозатворов, в то время как вакуум, возникающий за фронтом движущейся воды, буквально высасывает воду из колен сифонов. Это не только создает эстетический дискомфорт в виде запахов сероводорода и других газов, но и нарушает санитарно-эпидемиологическую безопасность объекта, превращая канализационную сеть в источник потенциальной биологической угрозы.

Особенно остро вопрос аэрации и вентиляции стоит при проектировании сложных инженерных систем, включая локальные очистные сооружения (ЛОС) или канализационные насосные станции (КНС), где динамические нагрузки на трубопроводы выше, чем в стандартном бытовом стоке. В таких случаях ошибка в расчетах диаметра фановой трубы или неверное расположение вентиляционного выхода могут привести к серьезным эксплуатационным рискам и необходимости дорогостоящей реконструкции всей сети. Именно поэтому профессиональный подход к проектированию всегда подразумевает глубокий анализ гидравлических характеристик и тщательного подбора технического решения, учитывающего специфику нагрузки, топографию участка и требования к герметичности системы.

Назначение и функции системы вентиляции в канализационном трубопроводе

Основная задача системы вентиляции канализационного трубопровода заключается в обеспечении стабильного гидравлического режима внутри сети. В процессе эксплуатации канализационные системы подвергаются постоянным динамическим нагрузкам, связанным с перемещением сточных масс различного объема и плотности. Без надлежащей аэрации и компенсации перепадов давления трубопровод превращается в замкнутую систему, где любое движение жидкости провоцирует неконтролируемые изменения газовой среды.

Гидравлическая стабилизация и управление давлением

При движении потока сточных вод по горизонтальным и наклонным участкам трубы происходит активное вытеснение воздуха. Перед фронтом движущейся воды формируется зона избыточного давления, а за ней — зона разрежения (вакуума). Если система не имеет возможности для свободного сообщения с атмосферой, эти зоны начинают оказывать прямое воздействие на элементы сантехнического оборудования. Избыточное давление способно вызвать эффект выталкивания воды из гидрозатворов, в то время как отрицательное давление буквально высасывает содержимое сифонов, нарушая их герметичность.

Эффективная вентиляция выполняет следующие критические функции:

• Выравнивание внутреннего давления в канализационном выпуске с атмосферным.
• Предотвращение возникновения вакуумных пробок при сливе больших объемов воды.
• Снижение гидравлического сопротивления потоку за счет удаления скопившихся газовых карманов.
• Защита целостности соединений трубопровода от механических воздействий, вызванных пульсациями давления.
• Непрерывность соединения: фановая труба должна быть жестко связана с вертикальным стояком без использования разрывов или заглушек.
• Высота выхода: вентиляционный выход должен располагаться выше уровня кровли (как правило, на высоту не менее 0.5 метра от парапета) для предотвращения попадания атмосферных осадков и минимизации влияния ветрового подпора.
• Диаметр: диаметр фановой трубы должен быть соразмерен диаметру стояка, чтобы обеспечить пропускную способность по воздуху, необходимую при пиковых сбросах сточных масс.

Аэрационные (вакуумные) клапаны

В условиях реконструкции зданий или при невозможности вывода трубы через кровлю применяются аэрационные клапаны, также известные как вакуумные клапаны. Это устройство одностороннего действия, которое позволяет воздуху поступать внутрь системы при возникновении разрежения (вакуума), но препятствует выходу канализационных газов наружу.

Несмотря на удобство монтажа, использование клапанов требует строгого соблюдения расчетных параметров. В отличие от фановой трубы, вакуумный клапан не обеспечивает удаление сероводорода и метана из системы. Следовательно, его применение в магистральных стояках, где объемы газов велики, недопустимо. Клапаны эффективны только как локальное решение для компенсации давления в отдельных ветках или при подключении сантехнических приборов к существующему стояку.

При подборе вакуумного клапана необходимо учитывать расчетный расход воздуха (Q), который должен быть не менее объема воздуха, вытесняемого максимальным единичным сбросом воды за время протекания процесса. Если пропускная способность клапана будет ниже расчетной, возникнет эффект самопроизвольного срыва гидрозатвора.

Сравнительные критерии выбора системы

Выбор между фановой трубой и вакуумным клапаном определяется следующими факторами:

1. Наличие возможности вывода трубы через кровлю здания.
2. Этажность объекта и суммарная гидравлическая нагрузка на сеть.
3. Необходимость удаления агрессивных газов (сероводорода) из системы.
4. Сложность архитектурного решения и наличие препятствий для прокладки вертикальных стояков.

Совет: При проектировании систем с использованием вакуумных клапанов всегда закладывайте запас по пропускной способности устройства не менее 20%. Это позволит компенсировать возможные загрязнения мембраны клапана и изменения в гидродинамике потока при увеличении интенсивности использования сантехнического оборудования.

Нормативные требования к проектированию и расположению вентиляционных выходов

Проектирование системы вентиляции канализационного трубопровода не может основываться на эмпирических догадках; оно жестко регламентировано нормативно-технической документацией. Основным документом, определяющим правила устройства внутренних сетей, является СП 30.13330.2012 (актуализированная редакция СНиП 2.04.01-85). Соблюдение этих норм критически важно для обеспечения санитарно-эпидемиологического благополучия зданий и предотвращения деградации инженерных систем вследствие изменения давления в сети.

Геометрическое расположение и высота выхода

Одним из наиболее важных параметров является положение вентиляционного выхода на кровле. Согласно нормативам, фановая труба должна выходить за пределы контура крыши на определенную высоту. Это необходимо для того, чтобы избежать эффекта обратной тяги при сильном ветре и минимизировать риск попадания осадков внутрь системы.

Основные требования к расположению:

• Высота выхода трубы над уровнем кровли должна составлять не менее 0.5 метра в местах, где препятствием может служить снежный покров или парапеты.
• В местах пересечения кровли с вентиляционным выходом необходимо предусмотреть герметичные проходки, исключающие протечки через кровельный пирог.
• Расстояние от вентиляционного выхода до оконных проемов, решеток приточной вентиляции и воздухозаборников должно быть достаточным для рассеивания запахов, чтобы предотвратить их повторное попадание в здание или систему кондиционирования.

Защита от внешних факторов и обледенения

В условиях российского климата вентиляционные выходы подвержены воздействию низких температур и высокой влажности. Одной из главных опасностей является образование ледяной корки на срезе трубы, что приводит к блокировке воздухообмена. При замерзании конденсата внутри фановой трубы возникает эффект герметизации, что мгновенно провоцирует срыв гидрозатворов в нижних точках стояка.

Технические рекомендации по защите:

1. Использование защитных колпаков или дефлекторов, которые препятствуют попадание снега и крупного мусора в трубу.
2. Предусмотрение конструктивных мер против обледенения, например, использование греющего кабеля в критических узлах при проектировании систем в суровых климатических условиях.
3. Установка птицезащитных сеток для предотвращения гнездования птиц внутри фановой трубы, что может привести к полной закупорке системы и росту давления внутри канализационного выпуска.

Расчетные параметры и диаметры

Проектирование вентиляции также требует оценки пропускной способности труб исходя из расчетного расхода сточных вод. Хотя упрощенные методы существуют, профессиональное проектирование подразумевает расчет объема воздуха, который должен быть перемещен за время протекания максимального единичного сброса. Диаметр фановой трубы должен коррелировать с диаметром стояка и интенсивностью использования сантехнического оборудования.

При проектировании наружных канализационных сетей (согласно СП 32.13330.2012) необходимо учитывать не только внутренние нагрузки, но и топографию местности, обеспечивая такие уклоны и диаметры, которые исключают образование воздушных пробок в наиболее низких точках рельефа.

Совет: При монтаже фановой трубы на кровле всегда проверяйте герметичность узла примыкания к кровельному покрытию. Использование некачественных уплотнителей или нарушение технологии монтажа проходки — самая частая причина протечек, которые крайне сложно диагностировать на ранних этапах эксплуатации здания.

Технологический регламент монтажа элементов вентиляции канализационной сети

Правильный монтаж системы вентиляции требует строгого соблюдения технологической последовательности и контроля качества каждого соединительного узла. Ошибки, допущенные на этапе сборки трубопровода, крайне сложно или невозможно устранить без демонтажа всей вертикальной ветки, что ведет к неоправданным затратам ресурсов и нарушению сроков сдачи объекта.

Подготовительный этап и проверка материалов

Перед началом монтажных работ необходимо убедиться, что используемые элементы трубопровода соответствуют проектной спецификации и государственным стандартам. Трубы и фитинги для внутренней канализации должны быть изготовлены из полимерных материалов (ПВХ или ПП), отвечающих требованиям ГОСТ 32997. Важно проверить целостность уплотнительных колец и отсутствие механических повреждений на торцах труб.

Ключевые требования к подготовке:

• Очистка внутренних поверхностей труб от строительного мусора, пыли и остатков технологической смазки.
• Проверка геометрии фитингов на отсутствие деформаций, которые могут нарушить герметичность стыка.
• Подготовка специализированной силиконовой смазки, предназначенной для монтажа раструбных соединений, чтобы обеспечить плавное вхождение трубы в раструб без повреждения уплотнителя.

Последовательность монтажных работ

Монтаж вентиляционной системы начинается с установки вертикальных стояков и завершается обустройством выходов на кровле. Процесс должен быть синхронизирован с монтажом горизонтальных участков канализационного выпуска.

1. Установка опорных элементов и креплений для вертикального стояка. Расстояние между опорами должно исключать прогиб трубы под весом сточных масс и заполненного водой трубопровода.
2. Сборка фановой трубы с использованием раструбных соединений. При этом крайне важно соблюдать проектные уклоны: для горизонтальных участков перед переходом в стояк уклон должен составлять не менее 0.02 (2%) для труб диаметром до 110 мм, чтобы обеспечить самоочищающую способность системы.
3. Монтаж вентиляционного выхода через кровельный элемент. Важно обеспечить герметичность прохода через перекрытие, используя специализированные гидроизоляционные манжеты.
4. При использовании вакуумных клапанов — установка устройства в верхней точке ветки или в месте, предусмотренном проектом, строго вертикально, исключая любые перекосы корпуса устройства.

Монтаж аэрационных устройств и контроль герметичности

При монтаже вакуумных клапанов необходимо следить за тем, чтобы в зоне их установки не было препятствий для свободного притока воздуха. Не допускается установка клапана в закрытых нишах или под потолком без обеспечения циркуляции воздуха вокруг корпуса устройства.

Завершающим этапом технологического регламента является проведение испытаний. После завершения монтажа вся система должна пройти проверку на герметичность. Обычно это проводится методом гидравлического испытания: в систему подается вода под давлением, превышающим расчетное рабочее давление, и в течение установленного времени (согласно СП 30.13330.2012) фиксируется отсутствие падения уровня воды или появления протечек в местах соединений.

Совет: При монтаже раструбных соединений никогда не используйте цемент, клей или другие строительные составы для герметизации стыков. Единственным допустимым способом обеспечения герметичности является использование заводского уплотнительного кольца и соответствующей силиконовой смазки. Использование сторонних герметиков приводит к деформации резины и последующему самопроизвольному разгерметизированию системы под воздействием температурных колебаний.

Неверный подбор или установка аэрационных клапанов

Одной из наиболее распространенных ошибок при использовании вакуумных клапанов является их неадекватность расчетному расходу воздуха. Если пропускная способность клапана ниже объема воздуха, который необходимо заместить при сбросе воды через максимально нагруженный сантехнический прибор, возникает зона разрежения внутри трубопровода.

Механизм нарушения работы выглядит следующим образом:

• При сливе воды из ванны или унитаза в канализационном трубопроводе создается вакуум.
• Клапан не успевает обеспечить достаточный приток воздуха извне за время протекания потока.
• Возникающая разница давлений создает подсасывающую силу, которая вытягивает воду из гидрозатвора сифона (эффект самопроизвольного слива).
• После осушения гидрозатвора канализационные газы беспрепятственно проникают в жилое или рабочее пространство.

Ошибки монтажа фановых труб и их внешних элементов

При устройстве классической системы с фановой трубой проектировщики и монтажники часто игнорируют факторы внешней среды, что приводит к блокировке вентиляционного выхода и последующему росту давления в сети:

1. Установка выхода ниже уровня проектного снежного покрова или в зонах активного обледенения кровли.
2. Отсутствие защиты от птиц и мелких животных, что приводит к забиванию трубы органическими остатками или гнездами.
3. Размещение вентиляционного выхода в непосредственной близости от приточных решеток общеобменной вентиляции здания, что способствует повторному засасыванию канализационных запахов внутрь помещений.

Риски для санитарно-эпидемиологической безопасности и инфраструктуры

Последствия нарушения работы гидрозатворов выходят далеко за рамки простого неприятного запаха. Постоянное осушение сифонов превращает канализационную сеть в открытый путь для распространения патогенных микроорганизмов, бактерий и токсичных газов, таких как сероводород и метан. Кроме того, накопление избыточного давления газов может привести к разрушению герметичности соединений трубопровода.

В долгосрочной перспективе агрессивное воздействие сероводородной среды на элементы системы (особенно если в сети присутствуют металлические компоненты или бетонные конструкции колодцев) вызывает ускоренную коррозию и биодеградацию материалов. Это значительно сокращает срок службы инженерных коммуникаций и увеличивает затраты на их обслуживание и ремонт.

Совет: При обнаружении признаков бульканья в сантехнике или появлении запаха в помещениях, в первую очередь проверьте работоспособность вакуумных клапанов и отсутствие обледенения фановых труб. Если проблема сохраняется, необходимо провести комплексную проверку гидравлического расчета всей системы на соответствие фактическим нагрузкам и проверить целостность всех гидрозатворов.

Часто задаваемые вопросы

Можно ли полностью заменить фановую трубу на вакуумный клапан (аэратор)?

В частном малоэтажном строительстве при малом количестве точек водоразбора это допустимо, если расчетная нагрузка не создает значительных перепадов давления. Однако в многоквартирных зданиях согласно СП 30.13330.2012 обязательна естественная вентиляция через кровлю. Вакуумный клапан лишь компенсирует отрицательное давление, но не обеспечивает удаление канализационных газов из системы, что критично для безопасности и соблюдения санитарных норм.

Каков минимальный диаметр вентиляционного стояка?

Диаметр вентиляционного стояка должен быть не менее 50 мм. При проектировании магистрального стояка диаметром 110 мм наиболее правильным решением будет использование трубы того же диаметра для вертикального участка до выхода на кровлю. Это минимизирует риск возникновения застойных зон и обеспечивает беспрепятственное движение воздушных масс при залповых сбросах воды.

Какое максимальное расстояние допускается от гидрозатвора до точки подключения к вентиляции?

Для обеспечения стабильной работы гидрозатвора длина горизонтального участка от сантехнического прибора до ближайшего ответвления вентиляции не должна превышать 2-3 метров для труб диаметром 50 мм. При увеличении длины трассы возрастает риск возникновения эффекта самоосушения (срыва гидрозатвора) из-за разности давлений внутри трубы при прохождении потока воды.

Каким правилам должен соответствовать выход вентиляционной трубы на кровлю?

Вентиляционный выход должен располагаться выше уровня конька кровли не менее чем на 0,5 метра. Это необходимо для предотвращения попадания атмосферных осадков и случайного засасывания запахов обратно в здание при перепадах давления. Также важно исключить близость выхода к окнам и приточным отверстиям вентиляции здания во избежание загрязнения воздуха.

Заключение

Грамотно организованная вентиляция канализационного трубопровода является ключевым фактором для поддержания здорового микроклимата в помещении. Соблюдение всех этапов монтажа, от правильного расчета уклонов до установки фановой трубы, позволяет предотвратить появление неприятных запахов и обеспечить стабильную работу гидрозатворов во всей системе.

Проектирование инженерных сетей требует точного соблюдения технических стандартов и учета множества нюансов. Если в процессе работы у вас возникли вопросы по подбору комплектующих или расчету параметров системы, специалисты КБ Аквапроект готовы оказать профессиональную поддержку. Мы поможем подобрать оптимальное оборудование и проконсультируем по техническим аспектам монтажа, чтобы ваша система работала надежно и без сбоев.
