При проектировании технологических систем очистки и перекачивания сложных сред инженер часто сталкивается с проблемой ускоренной деградации стандартного оборудования. Агрессивные химические реагенты, наличие абразивных твердых частиц или высокая вязкость стоков крайне негативно влияют на ресурс центробежных агрегатов. Традиционные механические уплотнения и крыльчатки быстро подвергаются эрозии и коррозии, что влечет за собой рост эксплуатационных расходов, необходимость частого технического обслуживания и высокий риск внеплановых остановок всей технологической цепочки. В условиях современных требований к надежности промышленной инфраструктуры поиск альтернативного способа перемещения среды становится критически важной задачей для обеспечения бесперебойности производственного цикла.
Одним из наиболее эффективных решений для работы с нестандартными и «трудными» составами являются перистальтические насосы, также известные как шланговые. Их ключевое технологическое преимущество заключается в принципе работы, исключающем прямой контакт перекачиваемой жидкости с активными механическими узлами привода, такими как валы, подшипники или клапанные механизмы. Это свойство делает их незаменимыми компонентами в составе сложных инженерных систем, включая элементы канализационных насосных станций, где требуется перемещение шлама, активного ила или стоков с высокой концентрацией твердых включений и взвешенных веществ. Благодаря способности работать с средами, разрушающими обычные арматурные узлы, данные агрегаты обеспечивают высокую степень герметичности системы и чистоту продукта.
Однако внедрение перистальтического типа перекачивания в проект требует от специалиста глубокого понимания физики процесса и специфики материалов. Проектировщику необходимо учитывать не только номинальную производительность, но и динамические характеристики деформации гибкого рукава, которая является фундаментом создания полезного напора. Ошибки в расчетах рабочего давления или неверный подбор химической стойкости эластомера могут привести к преждевременному разрыву рабочей магистрали и серьезным аварийным ситуациям на объекте. Понимание конструктивных особенностей, распределения нагрузки на ротор и механизмов создания разрежения — это база, необходимая для грамотного проектирования технологических линий водоснабжения и водоотведения.

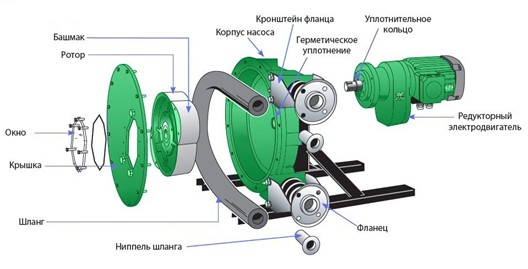

Конструктивные особенности и основные узлы перистальтического насоса
Перистальтический насос относится к категории объемных насосов, где процесс перемещения среды основан на периодическом сжатии гибкого канала. Конструктивная простота данного типа оборудования является следствием отсутствия сложных гидравлических узлов, таких как обратные клапаны, торцевые уплотнения или крыльчатки. Однако именно эта простота требует предельной точности в подборе материалов, так как вся нагрузка по созданию полезного напора ложится на эластичный элемент, работающий в условиях постоянной циклической деформации.
Рабочий орган: гибкий шланг или рукав
Центральным узлом агрегата является эластичная трубка (рукав), выполненная из специализированных эластомеров. Выбор материала напрямую определяет эксплуатационный ресурс и химическую совместимость с перекачиваемой средой. В инженерной практике подбор материала производится на основании анализа состава сточных вод:
- EPDM — наиболее распространенный вариант для работы с водой, щелочными растворами и умеренно агрессивными средами;
- Нитрильный каучук (NBR) — оптимален при наличии масляных фракций или углеводородных примесей в стоках;
- Viton (фторкаучук) — используется для перекачивания высокоагрессивных кислот и химически активных реагентов;
- Силикон — применяется в задачах, где критична чистота продукта и отсутствие миграции частиц материала.
Важно учитывать, что толщина стенки рукава напрямую определяет максимально допустимое рабочее давление (Pmax). При проектировании необходимо учитывать, что увеличение внутреннего диаметра при неизменном внешнем диаметре приводит к истончению стенки, что снижает предел прочности на разрыв и повышает риск аварийного разрушения при возникновении гидравлических ударов в системе.
Приводной механизм и роторная группа
Механическая часть насоса включает в себя ротор, который вращается вокруг оси рабочей камеры. В зависимости от конструкции, ротор может быть оснащен роликами или плоскими катками (shoe). При вращении элементы ротора поочередно сжимают трубку, создавая зону высокого давления перед роликом и зону разрежения (вакуума) позади него. Этот процесс перемещает порцию жидкости вдоль магистрали.
Эффективность перекачивания зависит от крутящего момента двигателя и передаточного числа редуктора. При подборе оборудования для вязких сред, таких как активный ил или шлам, необходимо производить расчет мощности с учетом сопротивления деформации:
- Определение номинальной производительности (Q) в м³/ч;
- Расчет требуемого напора (H) с учетом потерь давления на трение в трубопроводе согласно СП 32.13330;
- Учет коэффициента запаса по крутящему моменту для компенсации вязкостного сопротивления среды.
Совет: При замене рабочего рукава всегда проверяйте соответствие маркировки материала исходному проекту. Использование EPDM там, где требуется NBR, приведет к набуханию эластомера и последующему заклиниванию роторного механизма в течение короткого времени эксплуатации.

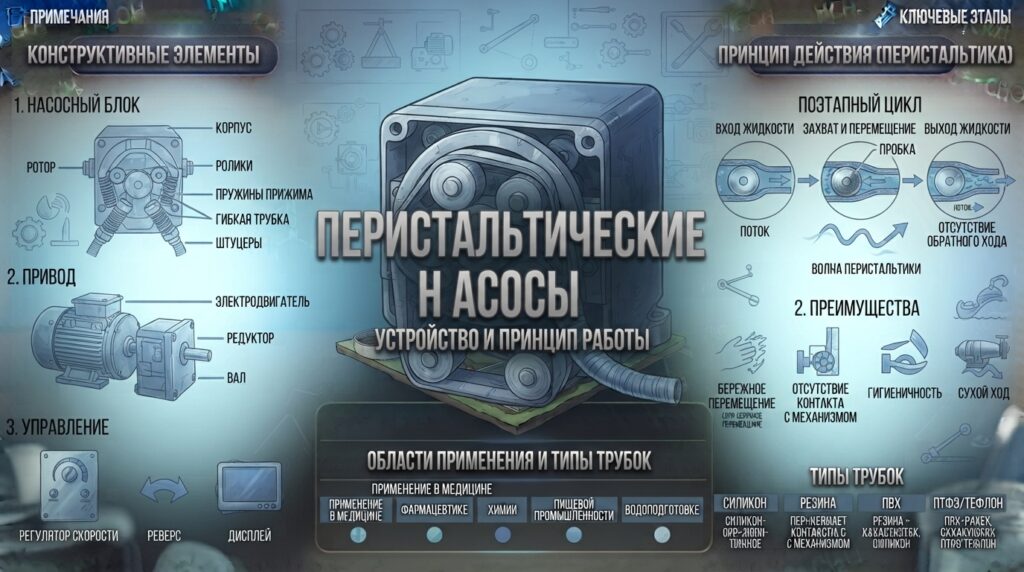

Принцип действия: механизм создания перекачивающего усилия
Функционирование перистальтического насоса базируется на явлении перистальтики — последовательном сжатии гибкой трубки, которое создает волну давления, перемещающую среду внутри канала. В отличие от центробежных машин, где энергия передается жидкости через кинетическую энергию вращающейся крыльчатки, здесь перекачивание происходит за счет механического вытеснения объема жидкости из зоны сжатия в зону расширения.
Генерация градиента давления и самовсасывание
В процессе вращения роторного механизма (роликов или сеток) происходит циклическое воздействие на стенки рабочего рукава. В точке контакта ротора с трубкой создается зона высокого давления, а непосредственно за роликом формируется область разрежения (вакуума). Этот перепад давлений является движущей силой потока: жидкость стремится заполнить зону низкого давления, вытесняясь вперед под воздействием механического сжатия.
Ключевой технологической особенностью этого процесса является способность к самовсасыванию. Поскольку при вращении ротора за роликами постоянно создается вакуум, насос способен подтягивать среду из нижележащих резервуаров или колодцев даже при наличии воздушных пробок в напорной магистрали. Это критически важно при эксплуатации оборудования в составе КНС, где уровень поступающих стоков может быть нестабильным.
Гидравлические характеристики и пульсация потока
Производительность перистальтического насоса напрямую коррелирует с частотой вращения вала и геометрическими параметрами рабочей камеры. Объем перекачиваемой жидкости за один полный оборот ротора можно описать упрощенной зависимостью, где расход (Q) пропорционален объему перекачиваемого порционного элемента (V) и скорости вращения (n):
- Расчетный объем одного цикла зависит от внутреннего диаметра рукава и ширины зоны сжатия ротором;
- Частота пульсаций потока увеличивается линейно при росте оборотов двигателя;
- Эффективность заполнения канала (коэффициент наполнения) может снижаться при работе на предельных значениях всасывающей глубины.
Необходимо учитывать, что из-за дискретного характера перемещения среды поток характеризуется выраженной пульсацией давления. При проектировании трубопроводных систем, примыкающих к насосу, необходимо рассчитывать динамические нагрузки на арматуру и опоры, чтобы избежать возникновения гидроударов и разрушения соединений.
Совет: Для нивелирования пульсаций и выравнивания давления в напорной линии рекомендуется установка демпферов (гасителей пульсаций) или использование гибких вставок непосредственно после выходного патрубка насосного агрегата. Это существенно продлит срок службы запорной арматуры и соединительных узлов системы.
Преимущества применения в системах водоотведения и очистки сточных вод

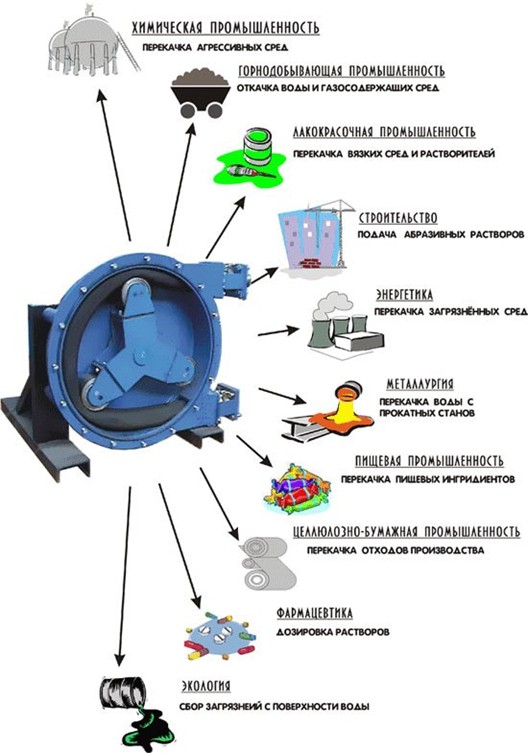

Применение перистальтических насосов в инфраструктуре водоснабжения и водоотведения обусловлено их уникальной способностью работать с средами, которые считаются критическими для стандартного центробежного оборудования. В процессах очистки сточных вод, где состав жидкости может меняться от обычного бытового стока до агрессивного промышленного шлама, данные агрегаты обеспечивают стабильность технологического цикла и снижают риск аварийных ситуаций.
Работа с абразивными и твердыми включениями
Основное преимущество перистальтического типа перекачивания — устойчивость к высокому содержанию взвешенных веществ. В отличие от центробежных насосов, где наличие крупных частиц может привести к эрозии лопаток крыльчатки или засорению межлопастных каналов, в перистальтическом насосе поток проходит через свободный канал рукава. Это позволяет транспортировать среды с концентрацией твердыся частиц, значительно превышающей допустимые нормы для обычных насосных агрегатов.
Технически это выражается в возможности перекачивания фракций, диаметр которых сопоставим с внутренним сечением рабочего рукава. Например, при использовании рукава диаметром 50 мм, насос способен перемещать включения размером до 30–40 мм без риска блокировки гидравлической части. Это делает их незаменимыми в составе КНС, работающих с первичным осадком или шlamом.
Химическая стойкость и снижение эксплуатационных затрат
Отсутствие контакта перекачиваемой жидкости с механическими узлами привода (подшипниками, валами, уплотнениями) радикально меняет структуру эксплуатационных расходов (OPEX). Основные преимущества в этом аспекте включают:
- Минимизация коррозионного воздействия на металлические компоненты насоса за счет использования химически инертных эластомеров;
- Исключение протечек через торцевые уплотнения, что критично при работе с токсичными или пахучими стоками;
- Снижение частоты проведения регламентных работ по замене механических деталей;
- Возможность работы с высоковязкими средами (например, активным илом) без риска перегрева двигателя из-за трения в узлах подшипников.
Точное дозирование реагентов
Помимо транспортировки стоков, перистальтические насосы играют ключевую роль в процессах химической очистки (ЛОС). Они используются как высокоточные дозирующие устройства для подачи коагулянтов и флокулянтов. Благодаря объемному принципу работы, каждый оборот ротора перемещает строго определенный объем реагента, что позволяет поддерживать заданный химический состав очищаемой воды с высокой точностью.
Совет: При проектировании узлов дозирования на очистных сооружениях всегда закладывайте расчетный запас по производительности насоса не менее 20%. Это позволит компенсировать изменение вязкости реагента при температурных колебаниях и обеспечит стабильную работу системы при изменении концентрации поступающих стоков.
Критерии подбора оборудования при проектировании технологических линий
Подбор перистальтического насоса для интеграции в технологическую линию — это многофакторная инженерная задача, требующая комплексного анализа гидравлических, химических и механических характеристик перекачиваемой среды. Ошибка на этапе расчетов может привести к несоответствию оборудования проектным нагрузкам, что повлечет за собой либо недостаточную производительность системы, либо преждевременный выход из строя дорогостоящего рабочего рукава.
Гидравлические параметры: расход и напор
Первоочередной критерий — определение требуемого расхода (Q) и полного динамического напора (H). Расчет напора для перистальтического насоса должен учитывать не только геометрическую высоту подъема жидкости, но и все потери давления на трение в трубопровода, арматуре и фильтрах. Общая формула расчета напора выглядит следующим образом:
H = H_static + ΔP_friction + ΔP_local
Где:
- H_static — статическая высота подъема от уровня жидкости в источнике до точки сброса;
- ΔP_friction — потери давления на линейную часть трубопровода, рассчитываемые по формуле Дарси-Вейсбаха с учетом шероховатости стенок труб;
- ΔP_local — потери на местных сопротивлениях (повороты, переходы, задвижки, фильтры).
При проектировании важно учитывать, что для перистальтических насосов существует предел рабочего давления, определяемый прочностью эластомера. Превышение расчетного напора над допустимым значением Pmax приведет к необратимой деформации или разрыву рукава.
Физико-химическая совместимость и содержание взвесей
Второй критический параметр — химическая агрессивность среды и ее физическое состояние. При подборе необходимо сопоставить pH среды, концентрацию активных веществ и наличие твердых включений с характеристиками материала рабочего органа. В инженерной практике следует руководствоваться следующими правилами:
- Содержание твердых частиц: диаметр наиболее крупных абразивных включений не должен превышать 20–30% от внутреннего диаметра рукава для предотвращения заклинивания ротора;
- Вязкость среды: при работе с высоковязкими средами (η > 100 мПа·с) необходимо увеличивать мощность электродвигателя, так как возрастает крутящий момент, необходимый для преодоления сил внутреннего трения жидкости при деформации канала;
Электрические и эксплуатационные характеристики
Не менее важным является расчет необходимой мощности привода. Мощность двигателя должна иметь запас по крутящему моменту, учитывающий пиковые нагрузки при запуске насоса на вязкой среде или при наличии резких перепадов давления в системе. Также следует учитывать возможность интеграции насоса в автоматизированные системы управления (АСУ ТП) через частотно-регулируемые приводы (ЧРП), что позволяет плавно регулировать производительность и минимизировать гидравлические удары.
Совет: При проектировании систем очистки сточных вод с переменным составом всегда закладывайте расчетный запас по напору не менее 15% от теоретически необходимого. Это компенсирует возможный рост загрязненности среды и постепенное зарастание внутренних поверхностей трубопроводов органическими отложениями.
Ограничения эксплуатации и типичные ошибки при выборе насосного агрегата
Несмотря на исключительную устойчивость к абразивному износу и химической агрессии, перистальтические насосы имеют ряд специфических эксплуатационных ограничений, которые необходимо учитывать при проектировании технологических линий. Несоблюдение этих параметров ведет к резкому сокращению ресурса рабочего рукава, росту аварийности на объекте и увеличению стоимости владения оборудованием.
Технологические ограничения оборудования
Первое существенное ограничение касается предельного рабочего давления. Каждый тип эластомера имеет установленный производителем предел разрыва (burst pressure). При проектировании системы необходимо, чтобы рабочее давление в насосе с учетом возможных гидроударов не превышало 70–80% от расчетного значения прочности рукава. Превышение этого порога приводит к необратимой пластической деформации или мгновенному разрыву канала.
Второе ограничение связано с температурным режимом и химической стабильностью эластомеров:
- Температурный диапазон: при работе с горячими средами (выше 80–100°C для большинства марок EPDM) происходит ускоренная термическая деградация полимера, что ведет к потере упругости и снижению создаваемого напора;
- Химическое набухание: присутствие определенных органических растворителей или масел в стоках может вызвать разбухание материала рукава, что увеличивает его объем, но критически снижает механическую прочность на разрыв;
- Абразивный износ: хотя насосы устойчивы к твердым частицам, экстремально высокая концентрация мелкодисперсного кварцевого песка или шлама требует сокращения межсервисных интервалов для замены рабочего органа.
Типичные ошибки при проектировании и подборе
Ошибки в выборе насосного оборудования часто связаны с упрощенным подходом к расчету гидравлики и игнорированием динамических нагрузок на систему. К наиболее распространенным ошибкам относятся:
- Недооценка крутящего момента: при перекачивании сред с высокой вязкостью, например глинистых растворов или густых шламов, проектировщики часто выбирают двигатель с недостаточной мощностью, что приводит к перегрузке и выходу из строя электропривода;
- Игнорирование пульсации потока: отсутствие компенсационных устройств, таких как демпферы, в напорной линии может вызвать усталостное разрушение сварных швов трубопроводов и повреждение запорной арматуры вследствие циклических нагрузок;
- Неверный выбор материала рукава: использование стандартного нитрильного каучука там, где присутствуют нефтепродукты, или EPDM при наличии агрессивных окислителей, что приводит к химическому разрушению эластомера.

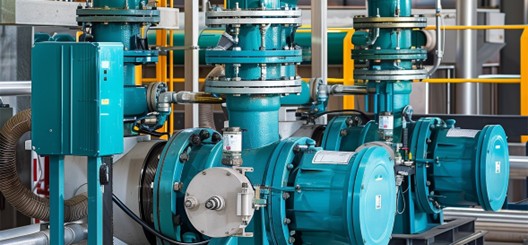

Совет: При проведении пусконаладочных работ после монтажа насоса обязательно проведите проверку системы на герметичность под рабочим давлением и убедитесь, что частота вращения привода не вызывает резонансных колебаний в трубопроводной обвязке, способных повредить узлы крепления.
Часто задаваемые вопросы
Каким образом определяется совместимость материала трубки с химическим составом сточных вод?
При проектировании необходимо проводить анализ pH и концентрации агрессивных компонентов среды. Для сред с высоким содержанием кислот или окислителей рекомендуется использовать фторэластомерные трубки (Viton), тогда как для нейтральных стоков достаточно EPDM. Важно учитывать, что работа в экстремальных диапазонах pH (ниже 2 или выше 12) сокращает расчетный срок службы магистрали на 30-50%.
Существуют ли ограничения по размеру твердых включений в перекачиваемой жидкости?
Перистальтические насосы эффективно работают с суспензиями, однако диаметр твердой частицы не должен превышать 1/3 внутреннего диаметра трубки. Для стандартных магистралей диаметром 12-16 мм оптимальный размер частиц составляет до 4-5 мм. Превышение этого параметра ведет к ускоренному механическому износу внутренней поверхности шланга и повышает риск разгерметизации системы.
Как влияет частота вращения ротора на точность дозирования и рабочее давление?
Увеличение оборотов напрямую повышает производительность, но рост противодавления в линии свыше 2-3 бар приводит к эффекту частичного проскальзывания жидкости. При проектировании технологической линии следует закладывать запас по мощности привода на 15-20% от номинального давления системы, чтобы сохранить стабильность подачи при изменении вязкости или плотности среды.
Каков регламент замены гибкой магистрали в условиях непрерывной эксплуатации?
Периодичность замены определяется не только по часам наработки (в среднем каждые 500–1000 часов), но и по контролю падения давления. Если при номинальном давлении подачи наблюдается снижение напора более чем на 10% от проектного значения, это свидетельствует об усталостном деформировании материала, что требует немедленной замены узла во избежание аварийной остановки линии.
Заключение
Подводя итог, можно сказать, что перистальтические насосы являются незаменимым инструментом в процессах, где требуется высокая точность дозирования и сохранение чистоты перекачиваемой среды. Благодаря уникальному принципу работы, исключающему контакт жидкости с подвижными деталями механизма, эти устройства обеспечивают надежную эксплуатацию даже при работе с агрессивными, вязкими или чувствительными к механическому воздействию составами.
Однако правильный подбор характеристик оборудования — от типа трубки до параметров давления и скорости потока — требует учета множества нюансов технологического процесса. Если вы планируете внедрение подобных систем, специалисты КБ Аквапроект всегда готовы помочь с профессиональным подбором оборудования или предоставить необходимую техническую консультацию для реализации ваших задач.
