Представьте ситуацию: в период пиковых ливневых нагрузок или при внезапном отключении электроэнергии на объекте происходит аварийный подпор сточных вод из магистрального коллектора. Для инженера-проектировщика или главного инженера строительной компании это не просто техническая сложность, а критический риск возникновения техногенной аварии, способной привести к затопняка подвальных помещений, разрушению инфраструктуры и серьезным экологическим штрафам. В таких сценариях надежность канализационных сетей и насосных станций напрямую зависит от способности системы противостоять реверсному потоку жидкости, и именно здесь ключевую роль начинает играть правильно интегрированный обратный клапан.
Проблема обеспечения однонаправленного движения стоков в современных КНС (канализационных насосных станциях) и ЛОС (ливневых очистных сооружениях) выходит далеко за рамки простой установки механического затвора. Инженеру необходимо учитывать не только диаметр трубопровода, но и динамические нагрузки, риск возникновения гидравлического удара при остановке насоса, а также специфику состава стоков — наличие абразивных частиц, жиров или агрессивных химических соединений. Неправильно спроектированный узел обратной арматуры может стать первопричиной преждевременного выхода из строя дорогостоящего насосного оборудования, увеличивая эксплуатационные расходы и снижая коэффициент технической готовности всей системы водоотведения.
При проектировании сложных инженерных систем критически важно понимать, что обратный клапан не является автономным элементом. Его работа неразрывно связана с гидравлическим режимом всей магистрали, характеристиками насосных агрегатов и условиями эксплуатации сети. Именно поэтому качественное проектирование всегда подразумевает глубокий анализ всех параметров системы и профессионального подбора технического решения, учитывающего все переменные факторы: от давления в напорном трубопроводе до химической стойкости материалов затвора. В данной статье мы подробно разберем технические аспекты выбора, монтажа и эксплуатации обратных клапанов, чтобы минимизировать риски аварийных ситуаций в канализационных сетях.
Назначение и принцип функционирования обратного клапана в канализационных сетях
Основная техническая задача обратного клапана в составе канализационных систем заключается в обеспечении строго однонаправленного движения сточных вод. В инженерных сетях, особенно в составе напорных трубопроводов КНС и выходящих линий ЛОС, этот элемент выполняет роль гидравлического барьера, предотвращающего реверс потока при изменении режима работы насосного агрегата или возникновении избыточного давления в магистральном коллекторе.

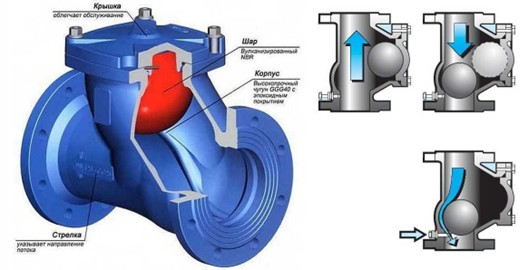

Механизм действия и физические принципы
Принцип функционирования большинства типов канализационных обратных клапанов основан на создании разности давлений между двумя сторонами затвора. В рабочем состоянии, когда насос находится в режиме нагнетания, кинетическая энергия потока и избыточное давление создают подъемную силу, преодолевающую вес затвора или сопротивление возвратной пружины. Это позволяет клапану находиться в открытом положении, обеспечивая минимальное гидравлическое сопротивление.
В момент остановки насоса или снижения давления в напорном трубопроводе ниже критического уровня, гравитационные силы или сила давления со стороны магистрали начинают действовать на затвор в противоположном направлении. Затвор перемещается к седлу клапана, герметично перекрывая проходное сечение. Этот процесс критически важен для предотвращения падения столба жидкости обратно в приемный резервуар КНС, что могло бы привести к переполнению станции и затоплению технологического оборудования.
Ключевые функции обратной арматуры
В процессе эксплуатации канализационных сетей обратный клапан выполняет ряд взаимосвязанных функций:
- Предотвращение обратного подпора стоков из магистрального коллектора в локальные очистные сооружения или частные канализационные системы.
- Защита насосного оборудования от разрушительного воздействия гидравлического удара, возникающего при резкой остановке двигателей или перекрытии задвижек ниже по течению.
- Поддержание необходимого уровня заполнения напорного трубопровода, что обеспечивает стабильный пуск насоса без необходимости заполнения системы воздухом.
- Минимизация риска попадания газов и агрессивных испарений из напорной магистрали в технологические помещения КНС.
Гидравлическая устойчивость и динамические нагрузки
При проектировании узлов с обратным клапаном необходимо учитывать расчетный коэффициент местного сопротивления (zeta), который вносит данный элемент в общее гидравлическое сопротивление линии. Согласно СП 32.13330.2018, при расчете потерь напора на трубопроводах важно учитывать не только статический вес затвора, но и динамическую нагрузку, возникающую при его закрытии. Если скорость закрытия клапана не согласована с инерционностью потока, возникает риск возникновения переходного процесса — гидравлического удара. Сила удара определяется как произведение плотности жидкости на изменение скорости потока, умноженное на коэффициент, зависящий от геометрии системы. Резкое изменение давления может привести к повреждению сварных швов трубопровода, разрушению опорных конструкций и деформации корпуса насосной станции.
Совет: При проектировании КНС всегда учитывайте необходимость установки предохранительного устройства совместно с обратным клапаном, если расчетная высота напорного стояка превышает допустимые значения для выбранного типа затвора, чтобы избежать избыточного давления на элементы арматуры в момент реверса.

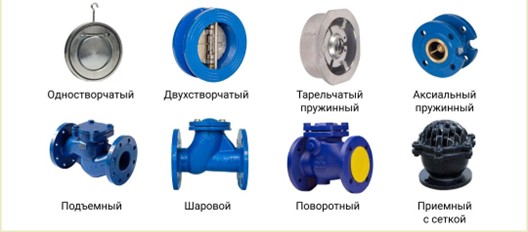

Классификация оборудования: конструктивные особенности различных типов затворов
Выбор типа обратного клапана для канализационных сетей не может быть произвольным и должен базироваться на анализе гидравлического режима системы, расчетного давления в трубопроводе и состава перекачиваемой среды. Конструктивно обратные клапаны классифицируются по способу перемещения затвора, механизму его удержания и принципу герметизации притвора.
Подъемные затворы (Swing Check Valves)
Подъемный тип затвора является одним из наиболее распространенных в напорных линиях КНС. Конструкция представляет собой затвор, закрепленный на шарнирной оси, который при подпоре жидкости приподнимается под воздействием создаваемого давления. Основное преимущество данного типа — минимальное гидравлическое сопротивление в открытом состоянии, так как поток проходит через максимально свободное сечение.
Однако инженеру следует учитывать критический недостаток: уязвимость к засорению. В канализационных стоках наличие крупнодисперсных включений, волокнистых материалов или жировых отложений может привести к блокировке шарнирного узла или препятствованию плотному прилеганию затвора к седлу. Это нарушает герметичность и делает невозможным предотвращение реверса потока.
Пружинные клапаны (Spring-Loaded Check Valves)
Для систем с высокими динамическими нагрузками, где риск возникновения гидравлического удара при остановке насоса наиболее велик, применяются клапаны с возвратной пружиной. В таких устройствах затвор перемещается вдоль оси трубопровода, а сила закрытия обеспечивается предварительно сжатой пружиной.
При проектировании таких узлов необходимо проводить расчет силы упругости пружины относительно статического напора столба жидкости в напорном стояке. Если сопротивление пружины будет чрезмерным, это приведет к значительному увеличению потерь напора (h), что потребует повышения энергетической эффективности насосного агрегата. С другой стороны, слишком слабая пружина не сможет обеспечить быстрое перекрытие потока при падении давления ниже критического уровня.
Дисковые и тарельчатые затворы
Данный тип оборудования чаще всего применяется в самотечных сетях и на выходе из ЛОС. Конструкция представляет собой гибкую или жесткую мембрану (тарелку), которая прижимается к седлу под весом собственного веса или за счет давления встречного потока. Основные характеристики:
- Простота конструкции и высокая ремонтопригодность
- Низкая стоимость по сравнению с пружинными аналогами
- Относительная устойчивость к небольшим механическим загрязнениям
- Ограничение по рабочему давлению (преимущественно для систем с низким напором)
Материальное исполнение и коррозионная стойкость
Выбор материала корпуса и затвора регламентируется требованиями к химической стойкости. Для агрессивных стоков, содержащих сероводород (H2S) и продукты его окисления, применение чугуна без специального футерованого покрытия недопустимо из-за риска быстрого коррозионного разрушения. В таких случаях предпочтение отдается полимерным материалам, таким как высокоплотный полиэтилен (HDPE) или поливинилхлорид (PVC), которые обладают инертностью к химическим воздействикам и высокой устойчивостью к абразивному износу.
Совет: При подборе материала затвора для ЛОС всегда проверяйте его совместимость с расчетным pH сточных вод. Использование материалов, не предназначенных для работы в кислой среде, приведет к деградации уплотнительных элементов и потере герметичности системы в течение первого года эксплуатации.
Критерии подбора обратного клапана: гидравлические характеристики, диаметр и материал исполнения
Выбор арматурного узла для канализационной сети — это не только задача по подбору соответствующего диаметра, но и сложный инженерный расчет, учитывающий динамику потока, энергетическую эффективность насосного агрегата и долговечность материалов. Ошибка на этапе спецификации может привести к росту энергопотребления системы или к выходу оборудования из строя в кратчайшие сроки.
Гидравлические параметры и расчет потерь
Первоочередным критерием является соответствие пропускной способности клапана расчетному расходу сточных вод (Q). При подборе необходимо учитывать, что любой обратный клапан вносит в систему дополнительное гидравлическое сопротивление. Для инженера критически важно рассчитать величину потерь напора на данном элементе. Избыточное сопротивление затвора увеличивает общую нагрузку на насос, смещая его рабочую точку в область менее эффективного режима, что снижает КПД всей КНС.
При расчетах следует опираться на коэффициент местного сопротивления (zeta). Например, если для трубопровода DN 100 расчетная скорость движения жидкости составляет 1.5 м/с, то увеличение коэффициента сопротивления за счет неправильно подобранного клапана может привести к росту потерь напора на несколько метров водяного столба, что критично при проектировании магистралей с большим уклоном или большой протяженностью.
Номинальный диаметр (DN) и рабочее давление (PN)
Подбор по диаметру должен осуществляться строго в соответствии с проектом трубопровода. Использование клапана с меньшим диаметром (например, DN 80 вместо проектного DN 100) создаст эффект сужения, что спровоцирует турбулентность и риск возникновения кавитационных процессов. В свою очередь, использование затвора большего диаметра нецелесообразно с точки зрения стоимости и габаритов оборудования.
Параметр номинального давления (PN) должен учитывать не только статическое давление столба жидкости, но и максимальное пиковое давление, возникающее в момент гидравлического удара. Если расчетное рабочее давление в системе составляет 2 бара, то класс арматуры PN 6 или PN 10 является минимально допустимым, однако при наличии риска резких перепадов давления рекомендуется использовать клапаны с запасом по прочности (например, PN 16).
Материальное исполнение и химическая совместимость
Выбор материала зависит от состава сточной воды. При проектировании ЛОС или КНС, работающих с промышленными стоками, необходимо учитывать следующие факторы:
Для систем с высоким содержанием органики и жиров предпочтительны полимерные материалы (HDPE, PVC) или чугун с эпоксидным покрытием. В случае работы с абразивными средами следует отдавать приоритет арматуре из материалов с высокой твердостью поверхности, чтобы предотвратить эрозию седла и затвора.
Совет: При подборе обратного клапана для напорной линии КНС всегда проверяйте наличие в технической документации производителя данных о максимальной скорости потока (v), при которой сохраняется герметичность затвора. Превышение этой скорости может привести к нестабильной работе арматуры и возникновению вибраций всей трубопроводной обвязки.
Технические требования к монтажу и интеграции клапана в системы КНС и ЛОС
Правильный монтаж обратного клапана является определяющим фактором его долговечности и надежности всей канализационной системы. Даже наиболее высокотехнологичное оборудование может выйти из строя или работать некорректно, если нарушены технологические допуски при его интеграции в напорную магистраль КНС или выходные линии ЛОС. Ошибки монтажа часто становятся причиной неконтролируемых вибраций, разрушения уплотнений и возникновения аварийных ситуаций.
Геометрическое расположение и прямые участки трубопровода
Одним из важнейших требований при проектировании узла арматуры является обеспечение достаточного прямолинейного участка трубопровода перед клапаном. При установке обратного клапана на выходе из насосной станции необходимо, чтобы расстояние от фланца насоса до входа в клапан составляло не менее пяти диаметров трубопровода (5D). Это правило критически важно для стабилизации потока и исключения влияния турбулентных завихрений, возникающих при выходе жидкости из зоны насосного уплотнения. Недостаточная длина прямого участка приводит к тому, что поток, попадая на затвор под углом, вызывает осцилляции корпуса арматуры и преждевременный износ седла.
Ориентация в пространстве и влияние гравитации
Монтаж клапана может осуществляться как в горизонтальном, так и в вертикальном положении. При вертикальной установке (например, на напорном стояке) необходимо строго соблюдать направление движения жидкости, указанное производителем. В некоторых типах подъемных затворов гравитация играет ключевую роль в процессе закрытия; при неправильной ориентации или нарушении вектора нагрузки затвор может не обеспечить проектную герметичность из-за изменения баланса сил.
Основные правила монтажа включают:
Интеграция в технологическую обвязку КНС и ЛОС
При интеграции клапана в состав КНС необходимо учитывать его взаимодействие с другими элементами обвязки, такими как задвижки, гибкие вставки (компенсаторы) и манометры. Использование гибких вставок непосредственно перед обратным клапаном позволяет эффективно демпфировать вибрации от насосного агрегата, защищая арматуру от усталостного разрушения металла или полимера. При этом важно, чтобы общая конфигурация узла не создавала зон застойных явлений, где возможно накопление мелкодисперсного осадка или жировых отложений, способных блокировать работу механизма затвора.
Совет: При монтаже клапана на вертикальном участке напорного трубопровода всегда проверяйте наличие возможности проведения планового технического обслуживания без полной разгерметизации всей системы водоотведения. Использование фланцевой арматуры вместо муфтовой является обязательным стандартом для объектов промышленной и городской канализации, так как это существенно снижает трудозатраты при проведении ремонтно-восстановительных работ.
Эксплуатационные риски: типичные ошибки при проектировании и способы предотвращения обратного подпора
Надежность канализационных систем, таких как КНС и ЛОС, во многом определяется тем, насколько точно инженер учел возможные сценарии работы оборудования в нештатных режимах. Эксплуатационные риски в сетях водоотведения часто связаны не с дефектами самого материала клапана, а с ошибками в расчетах гидравлического режима и игнорированием динамических процессов, возникающих при работе насосного оборудования.
Риск возникновения обратного подпора
Одной из наиболее критических проблем является возникновение обратного подпора стоков из магистрального коллектора. Эта ситуация возникает, когда уровень воды в принимающей магистрали поднимается выше уровня выхода из локальной станции (например, ЛОС) или превышает давление, создаваемое клапанозатворной группой. Если при проектировании не был произведен расчет максимального гидравлического напора в коллекторе в периоды паводков или пиковых нагрузок, обратный клапан может оказаться неспособным противостоять давлению со стороны магистрали. В результате происходит реверс потока, что ведет к затоплению приемных резервуаров и выходу из строя насосов.
Гидравлический удар и динамическая деградация арматуры
Второй серьезный риск связан с возникновением переходных процессов — гидравлического удара. При резком отключении электроэнергии или аварийной остановке насоса кинетическая энергия движущейся жидкости преобразуется в волну избыточного давления. Эта волна распространяется по напорному трубопроводу и при достижении клапана вызывает его резкое закрытие, что порождает вторичную ударную волну. Постоянные циклические нагрузки приводят к:
Типичные ошибки проектирования и методы их предотвращения
Для обеспечения долговечности системы необходимо избегать следующих проектных просчетов:
Совет: Для минимизации рисков при проектировании сложных узлов КНС рекомендуется внедрять в систему дополнительные элементы защиты, такие как воздушные клапаны для гашения гидроударов и системы автоматического контроля уровня воды в приемном резервуаре. Регулярная проверка состояния затвора на наличие механических повреждений и посторонних включений должна быть включена в регламент технического обслуживания объекта.
Часто задаваемые вопросы
Можно ли устанавливать обратный клапан меньшего диаметра по сравнению с основной магистралью?
Нет, это недопустимо. Уменьшение расчетного сечения (например, переход с 160 мм на 110 мм) значительно повышает гидравлическое сопротивление и создает зону турбулентности. Это провоцирует выпадение осадка и накопление твердых фракций в теле клапана, что ведет к его заклиниванию и невозможности обеспечения герметичности при возникновении обратного потока.
Каковы допустимые углы наклона трубопровода при монтаже самотечного затвора?
Для корректной работы механизма под действием гравитации отклонение от горизонтальной оси не должно превышать 10-15 градусов. При слишком больших углах наклона затвор может не достигать уплотнительного кольца плотно из-за инерционного воздействия потока или веса самого механизма, что создает риск протечек при обратном подпоре.
Какой материал исполнения выбрать для систем с высокой концентрацией сероводорода?
При проектировании КНС в условиях агрессивной среды (pH ниже 5) следует отдавать предпочтение полимерным материалам, таким как ПВХ или ПНД. Чугунные конструкции в стоках с высоким содержанием сероводорода подвержены интенсивной коррозии, что быстро разрушает посадочное место затвора и снижает срок службы оборудования.
Как минимизировать риск выхода клапана из строя в составе насосных станций?
Основной способ — интеграция системы предварительной очистки (сетчатых уловителей) перед узлом запорной арматуры. В проекте необходимо закладывать возможность ревизионного доступа к клапану и устанавливать регламент технического осмотра не реже одного раза в 6 месяцев для проверки целостности уплотнительного кольца и очистки от механических засоров.
Заключение
Установка обратного клапана — это важная инвестиция в безопасность вашего дома и защиту инженерных систем от аварийных ситуаций. Правильно подобранное устройство эффективно предотвращает попадание сточных вод из городской сети или септика обратно в жилые помещения, оберегая фундамент, подвалы и сантехнику от затопления, загрязнения и неприятного запаха.
Выбор конкретной модели зависит от множества технических нюансов: диаметра труб, типа канализационной системы и возможных гидродинамических нагрузок. Если вы столкнулись с трудностями при подборе оборудования или вам необходима профессиональная помощь в расчетах, специалисты КБ Аквапроект всегда готовы проконсультировать вас и помочь найти надежное решение для защиты вашего объекта.
