Как обеспечить стабильность технологического процесса при ужесточающихся нормативах сброса сточных вод и растущей стоимости забора свежей воды? Этот вопрос сегодня стоит перед инженерами и проектировщиками промышленных объектов, крупных строительных площадок и предприятий с высокой интенсивностью водопотребления. Традиционная линейная модель использования ресурсов, при которой вода забирается из внешнего источника, используется в одном цикле и затем направляется на очистку для последующего сброса в водоемы или городскую сеть, становится экономически невыгодной и экологически рискованной. Рост тарифов на водоснабжение и необходимость соблюдения строгих квот на водоотведение вынуждают искать альтернативы, позволяющие минимизировать забор свежей воды и снизить нагрузку на очистные сооружения.
Решением становится внедрение систем оборотного водоснабжения, работающих по принципу замкнутого цикла. В такой схеме возвратная вода после прохождения определенных стадий очистки не утилизируется, а вновь направляется в технологический процесс. Это требует не просто установки дополнительных фильтров, а создания сложной инженерной экосистемы, где каждый элемент — от насосных станций до резервуарного парка — работает в едином гидравлическом и химическом балансе. Основная задача здесь заключается в поддержании требуемого качества воды, соответствующего спецификациям конкретного технологического узла, при одновременном обеспечении бесперебойной циркуляции потоков.
Проектирование подобных систем представляет собой сложную междисциплинарную задачу. Инженеру необходимо учитывать не только объемы потребления, но и динамику изменения состава стоков, риск накопления солей, взвешенных веществ и органики в замкнутом контуре. Любая ошибка в расчетах гидравлического режима или недооценка мощности очистных ступеней может привести к деградации качества оборотной воды, что неизбежно повлечет за собой поломку оборудования или срыв технологического цикла. Именно поэтому на этапе формирования проектной документации критически важен профессиональный подход к подбора технического решения, учитывающего специфику загрязняющих компонентов и будущую эксплуатационную нагрузку на систему.
В данной статье мы подробно разберем технологические принципы функционирования рециркуляционных систем, рассмотрим состав необходимой инфраструктуры — от насосного оборудования до очистных сооружений, а также проанализируем нормативные требования и экономическую целесообразность перехода на замкнутые циклы водоснабжения. Понимание этих аспектов позволит проектировщикам создавать более устойчивые, эффективные и долговечные системы промышленного водопользования.

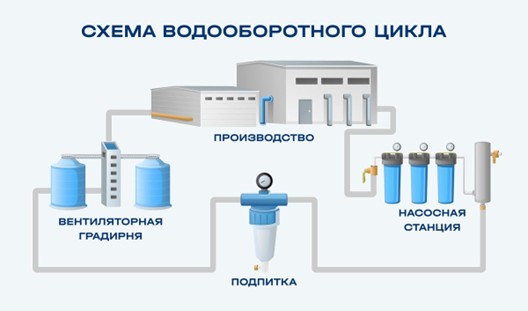

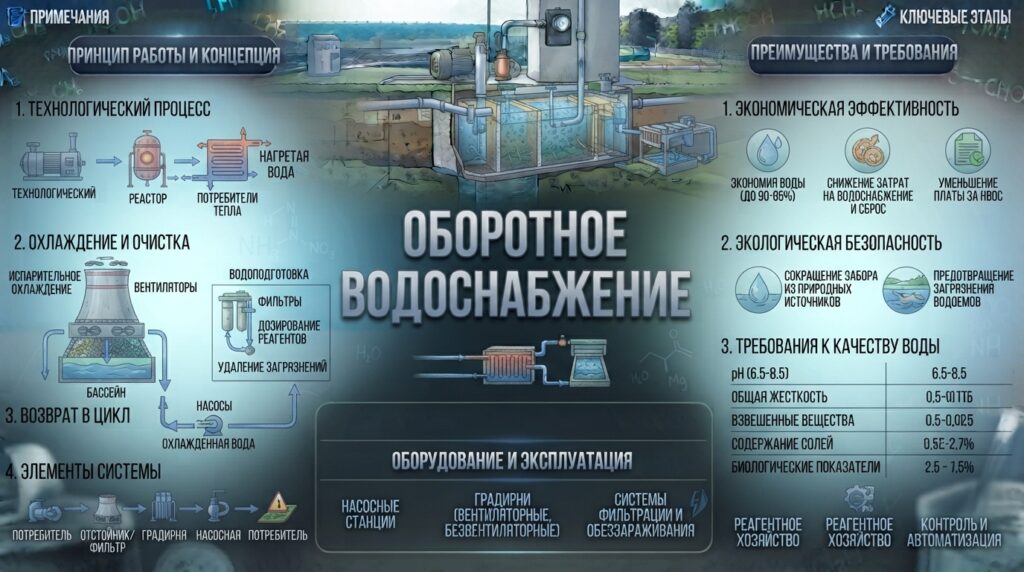

Принципы функционирования и технологические схемы оборотного водоснабжения

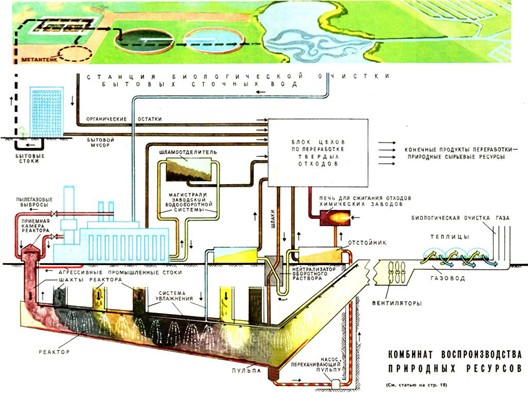

Фундаментальный принцип работы систем оборотного водоснабжения заключается в создании замкнутого или полузамкнутого контура, где вода после выполнения своей технологической функции не сбрасывается в окружающую среду, а направляется на стадию очистки для последующего возврата в производственный цикл. В отличие от линейных схем, где качество воды деградиates с каждым этапом использования без возможности восстановления, оборотные системы стремятся поддерживать стабильный химико-физический состав рабочего потока. Эффективность такой системы напрямую зависит от способности инженерной инфраструктуры компенсировать накопление загрязнений и восполнять потери воды на испарение, фильтрацию или вынос с осадками.
Типовые технологические схемы рециркуляции
В зависимости от сложности технологического процесса и требуемой степени очистки выделяют несколько основных конфигураций систем:
- Одноконтурная схема наиболее проста в реализации и применяется на объектах с низким уровнем загрязнения стоков. В этом случае возвратный поток проходит через единый узел очистки (например, механическую фильтрацию или ультрафильтрацию) и сразу возвращается к источнику.
- Многоступенчатая схема предполагает последовательное прохождение воды через ряд различных технологических узлов. Каждый последующий этап очистки более глубокий и энергозатратный, что позволяет использовать воду для задач с разной степенью чистоты.
- Каскадная система наиболее эффективна для крупноузловых производств. Здесь вода используется в нескольких параллельных или последовательных процессах, где требования к качеству постепенно снижаются. Например, после охлаждения оборудования вода может направляться на промывку оборудования, а затем — на пылеподавление, прежде чем поступить на очистные сооружения для полной регенерации.
Гидравлическая устойчивость и водный баланс
Ключевым аспектом проектирования является расчет материального баланса системы. Инженер должен учитывать, что любая замкнутая система характеризуется наличием потерь. Основными факторами, влияющими на дефицит воды в контуре, являются испарение с поверхности открытых резервуаров, промывка фильтрующих элементов, вынос взвешенных веществ с отстойным илом и утечки в трубопроводной сети. Для поддержания стабильного гидравлического режима необходимо проектирование системы подпитки (make-up water), которая восполняет эти потери свежей водой.
Математически это выражается уравнением баланса масс, где расход подпиточной воды должен быть равен сумме всех потерь: Q_подпитки = Q_испарения + Q_дренажа + Q_шлама. Недооценка этих параметров ведет к росту концентрации растворенных солей (TDS) и минерализации, что может спровоцировать коррозию оборудования или забивание каналов в теплообменниках. При расчете необходимо учитывать не только объемный расход, но и динамическое изменение химического состава, так как накопление специфических загрязнителей требует периодической частичной продувки системы (blowdown) для поддержания целевых показателей качества.
Совет: При проектировании каскадных систем всегда закладывайте избыточную мощность насосных станций и емкостного парка на случай пиковых нагрузок при промывке фильтров или аварийных ситуациях. Использование резервуаров из стеклопластика с повышенной химической стойкостью позволит минимизировать риски при работе с агрессивными оборотными водами, содержащими высокую концентрацию солей или органики.
Состав инженерной инфраструктуры: от очистных сооружений до насосных станций
Создание эффективного замкнутого цикла водопользования требует проектирования комплексной инженерной инфраструктуры, где каждый элемент выполняет строго определенную функцию в рамках гидравлического и химического баланса. В отличие от систем линейного водоснабжения, инфраструктура оборотного цикла должна не только транспортировать воду, но и обеспечивать ее непрерывную регенерацию, предотвращая накопление критических концентраций загрязняющих веществ.

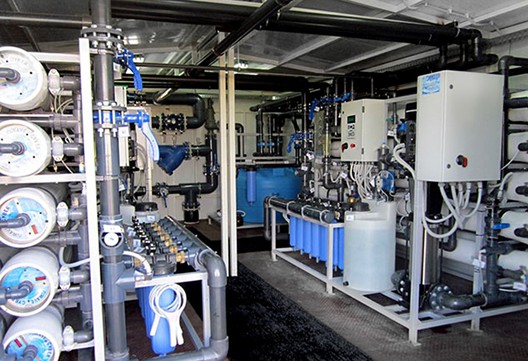

Очистные сооружения и узлы подготовки воды
Центральным звеном системы являются очистные сооружения, задача которых — возвращение качественных показателей воды к исходным проектным значениям. В зависимости от типа загрязнений (механические примеси, растворенные соли, нефтепродукты или органические соединения), архитектура очистки может включать следующие узлы:
- Механическая очистка: использование фильтров грубой и тонкой очистки, песколовок и отстойников для удаления взвешенных веществ.
- Физико-химические узлы: системы коагуляции и флокуляции, где путем введения реагентов происходит агрегация мелких частиц в крупные хлопья, поддающиеся осаждению.
- Специализированные установки: для очистки ливневых стоков или технологических вод с высоким содержанием нефтепродуктов применяются локальные очистные сооружения (ЛОС), способные эффективно разделять фазы жидкости и твердого вещества.
- Мембранные методы: ультрафильтрация и обратный осмос, обеспечивающие максимально глубокую степень очистки от растворенных солей и микробиологических загрязнений.
Емкостное оборудование и резервуарный парк
Для обеспечения бесперебойности процесса необходим развитый резервуарный парк, выполняющий функции буферизации, усреднения нагрузки и хранения очищенной воды. Резервуары и емкости из стеклопластика играют здесь ключевую роль благодаря своей высокой химической стойкости к агрессивным средам и долговечности. В состав инфраструктуры входят:
- Усреднители: резервуары, предназначенные для выравнивания пиковых расходов сточных вод, что позволяет сгладить нагрузку на последующие ступени очистки.
- Накопительные емкости: обеспечивают запас очищенной воды для поддержания непрерывности технологического процесса при проведении регламентных работ на очистных сооружениях.
- Реакторы и емкости для реагентов: специализированные пластиковые резервуары, в которых происходит смешивание химических компонентов с потоком воды.
Насосное оборудование и системы перемещения потоков
Гидравлическая связность всех узлов обеспечивается насосным оборудованием. В оборотном цикле применяются как насосные станции для перекачки сырого стока на очистку, так и станции для подачи подготовленной воды обратно в технологический контур. Особое значение имеют канализационные насосные станции (КНС), способные работать с нагруженными потоками, содержащими взвешенные частицы и органику. При подборе оборудования критически важно учитывать расчетный напор (H) и производительность (Q), а также учитывать возможный рост вязкости воды при увеличении концентрации растворенных веществ.
Совет: При проектировании насосных станций для рециркуляции всегда учитывайте риск кавитации, возникающего при работе на высоких нагрузках или при изменении гидравлического сопротивления сети. Использование пластиковых колодцев и оборудования из коррозионностойких материалов, таких как стеклопластик, значительно снижает затраты на эксплуатацию системы в условиях агрессивного состава оборотной воды.
Нормативно-технические требования к качеству воды в замкнутых циклах
В отличие от систем открытого типа, где основной фокус контроля смещен на соответствие нормативам предельно допустимых сбросов (ПДС) в водоемы или муниципальную канализацию, в оборотном водоснабжении приоритетной задачей становится поддержание качества воды в рамках технологического окна. Нарушение качественных показателей внутри замкнутого контура ведет к каскадному эффекму: от снижения эффективности теплообменного оборудования до необратимой коррозии трубопроводов и деградации мембранных фильтров.
Ключевые физико-химические параметры контроля
Для обеспечения стабильности технологического процесса инженеры должны осуществлять мониторинг ряда критических показателей. К основным параметрам относятся:
- Водородный показатель (pH): отклонение от нейтрального диапазона (обычно 6.5–8.5) является главным фактором риска. Закисление среды провоцирует ускоренную коррозию металлических элементов и насосных частей, в то время как защелачивание способствует активному образованию известковых отложений на внутренних поверхностях оборудования.
- Общая минерализация (TDS) и электропроводность: накопление растворенных солей (хлоридов, сульфатов, карбонатов) напрямую влияет на риск солеотложения. Рост электропроводности служит индикатором дефицита продувки системы.
- Мутность и содержание взвешенных веществ: избыточная концентрация мелкодисперсных частиц приводит к абразивному износу рабочих колес насосов и засорению фильтрующих элементов в ЛОС или узлах очистки.
- Химическое потребление кислорода (ХПК) и биологическое потребление кислорода (БПК): высокие показатели органической нагрузки создают условия для развития биопленок, что вызывает биообрастание трубопроводов и снижение пропускной способности сети.
Нормативная база и внутренние регламенты
Техническое регулирование в области оборотного водоснабжения опирается на комплекс стандартов. С одной стороны, применяются требования СанПиН, если вода контактирует с производственными площадями или объектами инфраструктуры, где присутствует персонал. С другой стороны, ключевую роль играют внутренние технологические регламенты предприятия (ТУ), которые зачастую значительно жестче государственных норм по содержанию специфических загрязнителей, характерных для конкретного производства.
При проектировании необходимо учитывать требования ГОСТ в части материального исполнения оборудования. Например, при работе с водами, имеющими высокую минерализацию или агрессивный pH, применение стандартной стали недопустимо; требуется использование полимерных материалов и резервуаров из стеклопластика, обладающих высокой химической инертностью.
Расчет предельной концентрации загрязнителей
Одной из важнейших инженерных задач является расчет частоты продувки (blowdown) для предотвращения превышения критического уровня TDS. Если исходная вода имеет концентрацию солей C_in = 500 мг/л, а максимально допустимая для технологического процесса C_max = 2000 мг/л, то при определении кратности подпитки необходимо учитывать коэффициент потерь воды на испарение и вынос шлама. При упрощенном расчете, если потери воды в системе составляют 10% от общего оборота, инженер должен рассчитать необходимый объем свежей воды так, чтобы накопление солей не превысило расчетный лимит за один цикл.
Совет: Для автоматизации контроля и предотвращения аварийных ситуаций рекомендуется внедрение систем непрерывного онлайн-мониторинга (датчики pH, электропроводности, мутности), интегрированных в общую систему управления технологическим процессом. Это позволяет оперативно регулировать подачу подпиточной воды или запускать цикл продувки системы при достижении пороговых значений.
Ключевые этапы проектирования и подбора оборудования для рециркуляции
Проектирование систем оборотного водоснабжения существенно отличается от разработки линейных схем сложностью междисциплинарных расчетов. Если в классическом водопроводе инженер фокусируется на обеспечении требуемого давления и расхода, то в замкнутом цикле необходимо учитывать динамическое изменение состава среды и прогнозировать долгосрочную деградацию качества воды. Процесс проектирования можно разделить на несколько критических этапов, каждый из которых определяет надежность всей системы.
Анализ технологического процесса и определение параметров стока
Первым и наиболее важным этапом является детальное изучение технологического цикла предприятия. Инженеру необходимо получить точные данные о:
Максимальном и среднем часовом расходе воды (Q);
Характеристиках загрязнения стоков, включая концентрацию взвешенного вещества, содержание нефтепродуктов, уровень pH и электропроводности;
Температурном режиме обрабатываемой жидкости, что критично для выбора материалов трубопроводов и насосов;
Прогнозируемом объеме потерь воды на испарение и дренаж.
Без понимания химической природы стока невозможно корректно подобрать ступени очистки (например, выбрать между механической фильтрацией или сложной системой ЛОС) и определить требования к коррозионной стойкости оборудования.
Гидравлический расчет и подбор насосных станций
На основе данных о расходах производится гидравлический расчет всей сети рециркуляции. Основная цель — определение полного напора (H_total), который должен преодолеть статический подъем, потери на трение в трубопроводах и местные сопротивления (задвижки, повороты, фильтры). Расчет потерт давления на трение обычно выполняется по формуле Дарси-Вейсбаха, где учитывается коэффициент шероховатости труб и число Рейнольдса.
При подборе насосного оборудования для КНС или рециркуляционных станций критически важно учитывать параметр NPSH (Net Positive Suction Head) — кавитационный запас. Для предотвращения кавитации необходимо, чтобы расчетный кавитационный запас системы (NPSHa) был выше требуемого кавитационного запаса насоса (NPSHr) как минимум на 0.5–1 метр. Несоблюдение этого условия приведет к разрушению рабочего колеса и преждевременному выходу оборудования из строя.
Выбор емкостного парка и материалов инфраструктуры
После определения гидравлических параметров переходят к проектированию резервуарного парка. Здесь ключевой задачей является расчет объема усреднителей и накопительных емкостей, способных демпфировать пиковые нагрузки. При выборе конструктивных элементов следует руководствоваться требованиями по химической совместимости. В условиях агрессивных сред (высокая минерализация, наличие кислот или щелочей) наиболее оправданным решением является использование резервуаров и емкостей из стеклопластика. Этот материал обладает высокой устойчивостью к коррозии, низкой шероховатостью внутренних стенок (что снижает гидравлические потери) и длительным сроком службы в сравнении со стальными аналогами.
Совет: При проектировании узлов распределения воды всегда закладывайте возможность модернизации системы. Использование пластиковых колодцев с возможностью интеграции дополнительных датчиков или дополнительных насосных агрегатов позволит масштабировать систему оборотного водоснабжения при расширении производственных мощностей без полной замены инфраструктуры.
Экономическая эффективность и эксплуатационные задачи при внедрении систем
Внедрение систем оборотного водоснабжения представляет собой серьезную инвестиционную задачу, где первичные капитальные затраты (CAPEX) должны быть обоснованы долгосрочной экономией на операционных расходах (OPEX). Для инженера или финансового директора предприятия ключевым показателем является срок окупаемости проекта, который напрямую зависит от разницы между стоимостью забора и сброса воды в линейной схеме и стоимостью регенерации воды внутри замкнутого цикла.
Расчет экономической эффективности
Экономический эффект от перехода на оборотное водоснабжение формируется за счет трех основных факторов:
Снижение объема потребления свежей воды, что уменьшает затраты на водозабор и связанные с ним энергетические потери при транспортировке;
Уменьшение объемов сброса сточных вод, что позволяет существенно снизить платежи за водоотведение и минимизировать расходы на очистку стоков перед их утилизацией;
Снижение экологических рисков и штрафных санкций за нарушение нормативов ПДС (предельно допустимых сбросов).
Для упрощенного расчета годовой экономии можно использовать следующую формудель: Экономия = Q_saved * (T_water + T_sewerage) — (E_recycle + M_maintenance), где Q_saved — объем сэкономленной воды в год, T_water и T_sewerage — тарифы на водоснабжение и водоотведение соответственно, E_recycle — затраты на электроэнергию для работы насосных станций и очистных узлов, а M_maintenance — расходы на регламентное обслуживание и реагенты.
Эксплуатационные вызовы и управление рисками
Несмотря на очевидную экономическую выгоду, эксплуатация оборотного цикла сопряжена с рядом технологических сложностей, требующих профессионального подхода к подбору оборудования. К основным задачам относятся:
- Контроль накопления мешающих веществ: постоянная рециркуляция воды неизбежно ведет к росту концентрации растворенных солей и органики, что требует точного расчета частоты продувок системы;
- Предотвращение коррозионного износа: работа с водой, имеющей нестабильный pH или высокую минерализацию, предъявляет повышенные требования к материалам. Использование пластиковых колодцев и резервуаров из стеклопластика является здесь критически важным для обеспечения долговечности инфраструктуры;
- Обеспечение надежности гидравлического режима: работа насосных станций в условиях изменяющейся вязкости или плотности среды требует использования высокоэффективного оборудования с возможностью частотного регулирования для поддержания стабильного напора.
Совет: При планировании бюджета на эксплуатацию (OPEX) не ограничивайтесь только стоимостью электроэнергии. Обязательно закладывайте расходы на мониторинг качества воды и замену расходных материалов в фильтрах. Инвестиции в более надежное оборудование, такое как КНС с коррозионностойкими компонентами, могут иметь более высокий CAPEX, но значительно снижают совокупную стоимость владения (TCO) за счет уменьшения частоты аварийных остановок и затрат на ремонт.
Часто задаваемые вопросы
Каков нормативный коэффициент подпитки системы при расчете баланса потерь?
Объем подпиточной воды определяется исходя из суммарных потерь на испарение, унос брызгами и продувку. В типовых проектах градирных систем коэффициент подпитки составляет от 3% до 7% от общего расхода оборотного потока. При проектировании критически важно учитывать концентрационный показатель — отношение солесодержания в оборотной воде к солесодержанию в подпиточной, чтобы предотвратить преждевременное засоление теплообменного оборудования.
Какие химические показатели являются определяющими при контроле качества оборотной воды?
Первостепенное внимание следует уделять показателям жесткости (CaCO3), электропроводности, pH и уровню содержания растворенного кислорода. Для предотвращения образования накипи в теплообменниках необходимо поддерживать уровень карбонатной жесткости в пределах расчетных значений, определенных технологическим регламентом. Превышение предельно допустимой концентрации солей растворимутости ведет к росту гидравлического сопротивления и снижению КПД оборудования на 10–15% уже в первый сезон эксплуатации.
Как правильно определить требуемый напор насосной станции для обеспечения циркуляции?
Расчет мощности базируется на определении полного динамического напора, который складывается из статического напора и потерь на трение в трубопроводах, арматуре и фильтрах. При проектировании важно закладывать запас по напору не менее 10–15% от расчетного значения с учетом возможного засорения фильтрующих элементов или увеличения шероховатости внутренних поверхностей труб в процессе эксплуатации.
Какая технология очистки наиболее эффективна для удаления взвешенных веществ в замкнутых циклах?
Выбор метода зависит от морфологии загрязнений. Для удаления мелкодисперсных взвесей (песок, ил) оптимально применение песчаных или мультимедийных фильтров с глубиной загрузочного слоя не менее 800–1200 мм. Если в системе присутствуют растворенные органические соединения, необходимо внедрение стадий коагуляции и флокуляции перед этапом механической фильтрации для обеспечения требуемого качества воды на выходе.
Заключение
Внедрение системы оборотного водоснабжения является стратегически важным шагом для любого современного производства. Переход на замкнутый цикл позволяет не только значительно снизить затраты на забор свежей воды и очистку стоков, но и минимизировать экологическую нагрузку на окружающую среду. Грамотно спроектированная система обеспечивает стабильность технологических процессов и повышает общую экономическую эффективность предприятия в долгосрочной перспективе.
Проектирование таких сложных инженерных решений требует точного расчета параметров и глубокого понимания специфики конкретных производственных задач. Если вы планируете модернизацию текущих мощностей или создание системы с нуля, специалисты КБ Аквапроект могут помочь с профессиональной консультацией или подбором подходящего оборудования. Правильный технический подход позволит создать надежное решение, адаптированное именно под ваши нужды.
