Насос с сухим ротором

При проектировании систем водоотведения перед инженером всегда стоит фундаментальный вопрос: какой тип насосного агрегата обеспечит оптимальное соотношение между капитальными затратами и эксплуатационной надежностью? Выбор между погружным исполнением и насосами с сухим ротором — это не просто техническая формальность, а стратегическое решение, определяющее сложность сервисного обслуживания объекта на десятилетия вперед. Проектировщик должен учитывать не только гидравлические характеристики, но и доступность узлов для ремонта, риск возникновения аварийных ситуаций и общую стоимость жизненного цикла всей системы.

Часто при создании крупных объектов канализационных насосных станций предпочтение отдается погружным агрегатам из-за их конструктивной простоты и способности работать в полностью заполненной камере. Однако эксплуатация таких систем сопряжена с серьезными логистическими и технологическими трудностями: любая необходимость проведения ремонтных работ на гидравлической части требует полного осушения резервуара, очистки его от осадка и подъема тяжелого оборудования. Это не только увеличивает время простоя, но и существенно повышает нагрузку на персонал, а также создает дополнительные риски при работе с агрессивными или сильно загрязненными средами.

В качестве альтернативы выступают насосы с сухим ротором, где электродвигатель физически отделен от перекачиваемой жидкости. Такая конфигурация позволяет разместить двигатель в сухой зоне или над уровнем зеркала жидкости, что радикально упрощает доступ к электротехнической части и механическим узлам. Тем не менее, переход на технологию сухого ротора требует принципиально иного подхода к проектированию систем охлаждения и обеспечения герметичности валовых соединений. Инженер сталкивается с новыми вызовами: как обеспечить эффективный теплообмен в условиях ограниченной циркуляции? Как гарантировать долговечность торцевого уплотнения при работе с абразивными частицами?

В данной статье мы проведем глубокий технический анализ насосов с сухим ротором. Мы разберем конструктивные особенности их работы, сравним эффективность данной технологии с классическим погружным исполнением и определим ключевые критерии подбора оборудования для сложных технологических систем. Понимание физики процессов, происходящих в зоне контакта жидкости и вала, а также знание нюансов монтажа позволят избежать критических ошибок при проектировании и эксплуатации инженерных сетей.

Конструктивные особенности и принципы охлаждения двигателя в насосах с сухим ротором

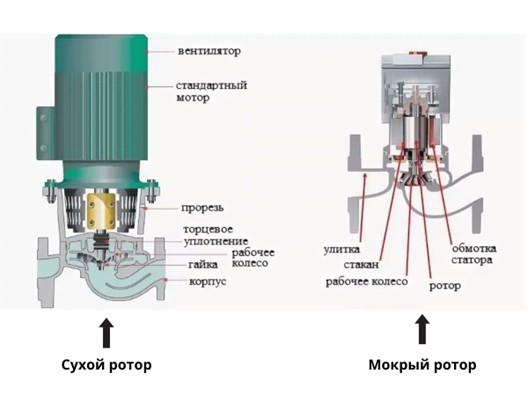

Принципиальное отличие насосного агрегата с сухим ротором от погружного исполнения заключается в физическом разделении гидравлического узла и электрической части. Если в погружных моделях двигатель является частью герметичной единой конструкции, работающей под избыточным давлением жидкости, то в системах с сухим ротором электродвигатель располагается в воздушной среде или в отдельном от перекачиваемой среды отсеке. Это позволяет использовать стандартные промышленные двигатели, что упрощает их обслуживание и снижает стоимость замены компонентов.

Архитектура разделения потоков и герметизация вала

Критическим узлом в такой конструкции является узел сальникового уплотнения или торцевого уплотнения, который обеспечивает переход крутящего момента с вала двигателя на вал рабочего колеса. Поскольку двигатель не погружен в жидкость, задача герметизации становится более сложной: необходимо исключить попадание агрессивной среды (сточных вод, химических реагентов) из гидравлической части в зону расположения подшипников и обмоток двигателя. В современных КНС для этого применяются многокомпонентные торцевые уплотнения, состоящие из неподвижного и вращающегося колец из карбида кремния или керамики.

Механизмы теплоотвода и управления температурным режимом

Основная инженерная задача при проектировании насоса с сухим ротором — предотвращение перегрева обмоток двигателя. В отличие от погружных машин, где среда (жидкость) выступает в роли эффективного теплоносителя, здесь теплоотвод осуществляется через воздушную среду или за счет использования части перекачиваемой жидкости.

Существует два основных метода охлаждения:

• Воздушное охлаждение. В этом случае тепло от корпуса двигателя передается окружающему воздуху посредством естественной или принудительной конвекции. При проектировании закрытых камер КНС необходимо учитывать накопление тепла и рассчитывать необходимый объем приточного воздуха, чтобы избежать превышения допустимой температуры изоляции согласно классу нагревостойкости (например, класс F подразумевает максимальную температуру нагрева до 155 градусов Цельсия).
• Жидкостное охлаждение через рубашку. В более сложных исполнениях часть перекачиваемой жидкости направляется по специальному каналу вокруг корпуса двигателя. Проходя через гидравлическую часть, жидкость забирает избыточное тепло и возвращается в напорный трубопровод или в приемную камеру, тем самым обеспечивая терморегуляцию агрегата даже при низких расходах жидкости.

Расчетные параметры и тепловой баланс

При подборе оборудования проектировщик должен учитывать коэффициент теплового сопротивления между обмоткой и внешней средой. Перегрев двигателя часто связан не только с отсутствием вентиляции, но и с нарушением гидравлического режима. Если расчетный расход жидкости ниже минимально допустимого для эффективного протекания охлаждающего потока через рубашку, возникает риск термической деградации изоляции обмоток. При расчете необходимо проверять соответствие температурного напора ( T) параметрам теплообменника и мощности выделяемого тепла от потерь в двигателе.

Совет: При проектировании насосных станций с сухим ротором в закрытых резервуарах всегда закладывайте запас по вентиляции камеры не менее 20% от расчетного объема. Это позволит компенсировать возможные изменения в режиме работы оборудования и предотвратит преждевременный выход из строя торцевых уплотнений из-за термического расширения деталей.

Сравнительный анализ: преимущества и ограничения технологии сухого ротора перед «мокрым» исполнением

Выбор между насосом с сухим ротором и традиционным погружным (мокрым) насосом является ключевым этапом при проектировании систем водоотведения. Данное решение напрямую влияет на структуру операционных расходов (OPEX) и сложность технического обслуживания объекта. Для объективной оценки необходимо рассмотреть не только начальные капитальные вложения (CAPEX), но и долгосрочную эксплуатационную надежность оборудования в условиях агрессивных сред.

Эксплуатационная доступность и сервисные расходы

Основное преимущество технологии сухого ротора заключается в обеспечении беспрепятственного доступа к электрической части и механическим узлам без необходимости осушения приемного резервуара. В случае с погружными насосами любая серьезная неисправность, требующая вмешательства в обмотки двигателя или замену подшипников, влечет за собой остановку всей системы и дорогостоящие работы по откачке стоков.

Преимущества сухого ротора:

• Возможность проведения ремонтных работ на двигателе без нарушения гидравлического режима станции.
• Снижение затрат на использование спецтехники (илососов, вакуумных машин) для осушения камеры при сервисном обслуживании.
• Упрощенная диагностика состояния электрических компонентов и систем автоматики в реальном времени.
• Возможность использования стандартных промышленных двигателей с высоким КПД, что снижает энергопотребление системы.

Технологические риски и критические узлы

Несмотря на очевидные эксплуатационные плюсы, технология сухого ротора имеет свои технологические ограничения, связанные с необходимостью обеспечения герметичности валового соединения. В погружных насосах двигатель защищен непосредственно средой, а риск протечки минимизирован конструкцией корпуса. В системах с сухим ротором основным уязвимым местом становится торцевое уплотнение.

Основные ограничения и риски:

• Повышенная чувствительность к абразивному износу: наличие мелкодисперсных твердых частиц (песка, гравия) в сточных водах может привести к эрозии поверхностей уплотнительных колец, нарушая герметичность.
• Сложность конструкции: необходимость наличия сальниковых или торцевых узлов увеличивает количество потенциальных точек отказа оборудования.
• Требования к вентиляции: как было отмечено ранее, при недостаточном воздухообмене в камере КНС возможен перегрев двигателя, что требует дополнительных расчетов при проектировании систем приточной вентиляции.

Экономическая эффективность и выбор типа оборудования

Принятие решения должно основываться на анализе стоимости жизненного цикла (LCC). Если для малых объектов (например, жилых домов) погружной насос может быть более экономически оправдан из-за низкой стоимости закупки, то для крупных муниципальных или промышленных канализационных станций технология сухого ротора становится приоритетной. При проектировании крупногабаритных КНС расчетный период эксплуатации обычно составляет 15–25 лет, и возможность быстрого ремонта без остановки технологического процесса перевешивает более высокую стоимость уплотнительных узлов.

Совет: При проектировании систем для стоков с высоким содержанием взвешенных веществ (абразива) следует отдавать предпочтение насосам с сухим ротором, оснащенным усиленными торцевыми уплотнениями из карбида кремния, или использовать предварительную механическую очистку (песколовки) перед входом в насосную станцию.

Технические критерии подбора оборудования при проектировании КНС и очистных сооружений

Проектирование канализационных насосных станций и очистных сооружений требует комплексного подхода, где выбор насосного агрегата базируется не на номинальных значениях производителя, а на результатах глубокого гидравлического расчета всей технологической цепочки. Ошибка в подборе может привести к возникновению режима работы вне оптимальной точки рабочей характеристики, что вызовет перегрузку двигателя или преждевременный выход из строя торцевых уплотнений.

Гидравлические параметры и расчет общего напора

Первоочередной задачей инженера является определение требуемого расхода (Q) и полного динамического напора (H). Полный напор, который должен развить насос, рассчитывается как сумма геометрической высоты подъема жидкости и суммарных гидравлических потерь в системе. При проектировании необходимо учитывать потери на трение в напорном трубопроводе, а также местные сопротивления в арматуре (задвижках, обратных клапанах) и поворотах трассы.

Формула расчета полного напора выглядит следующим образом:

H = H_geo + Σh_f

Где H_geo — разность отметок между уровнем жидкости в приеме КНС и точкой сброса; Σh_f — сумма потерь на трение и местные сопротивления. Для обеспечения надежности к полученному значению необходимо закладывать коэффициент запаса (обычно 10–15%) на возможный износ рабочего колеса и изменение шероуровня жидкости.

Физико-химические свойства среды и требования к материалам

При подборе оборудования для очистных сооружений нельзя ограничиваться только гидравликой. Необходимо проанализировать состав перекачиваемой среды, что напрямую влияет на выбор материалов проточной части и уплотнений:

• Размер твердых включений: диаметр частиц должна быть меньше размера проходного сечения рабочего колеса (например, для насосов с дробилкой или мелкофракционным колесом).
• Абразивный износ: наличие песка и гравия требует применения износостойких материалов, таких как высокохромистый чугун или нержавеющая сталь.
• Химическая агрессивность: уровень pH среды и концентрация сероводорода (H2S) определяют необходимость использования специальных эластомеров в торцевых уплотнениях и устойчивых к коррозии сплавов.
• Вязкость и плотность: для сточных вод с высоким содержанием органики необходимо учитывать изменение расчетного КПД насоса при изменении реологических свойств жидкости.

Предотвращение кавитации и расчет NPSH

Одним из самых критических параметров при проектировании насосов с сухим ротором является проверка на кавитационную стойкость. Кавитация — это процесс образования пузырьков пара в зонах низкого давления, разрушающий металл рабочего колеса и нарушающий герметичность вала. Для предотвращения этого явления необходимо соблюдение условия:

NPSHa > NPSHr + запас

Где NPSHa — кавитационный запас, доступный в системе (Net Positive Suction Head Available), а NPSHr — требуемый кавитационный запас насоса (Net Positive Suction Head Required) по данным производителя. Значение NPSHa зависит от атмосферного давления, абсолютного давления на входе и давления насыщенных паров жидкости. В системах с глубоким заложением приемной камеры риск кавитации снижается, однако при работе на разрежение или при высокой температуре среды расчет становится критически важным.

Совет: При проектировании систем с переменным расходом всегда предусматривайте использование частотно-регулируемого электропривода (ЧРП). Это позволит насосу плавно подстраиваться под изменяющийся напор в системе, удерживая рабочую точку в зоне максимального КПД и минимизируя гидравлические удары при пуске и остановке агрегата.

Эксплуатационные риски и требования к герметичности торцевых уплотнений

Торцевое уплотнение является наиболее критическим узлом в насосе с сухим ротором, так как именно на него ложится основная нагрузка по обеспечению герметичности границы между гидравлической частью и зоной расположения подшипникового узла. Любое нарушение целостности уплотнительных поверхностей ведет к неконтролируемой утечке перекачиваемой среды, что в условиях работы КНС может привести к затоплению электрической части двигателя, коррозии вала и выходу из строя всей системы автоматики.

Основные факторы разрушения уплотнений

Эксплуатация насосного оборудования в составе канализационных и очистных сооружений сопряжена с воздействием нескольких деструктивных факторов, которые необходимо учитывать при проектировании и выборе конфигурации уплотнения:

• Абразивный износ. Попадание мелкодисперсных твердылостных частиц (песка, продуктов распада органики) в зону контакта неподвижного и вращающегося колец разрушает зеркальную поверхность материала. Это приводит к увеличению зазора между уплотнениями и невозможности поддержания необходимого давления жидкости в зоне смазки.
• Сухой ход. Работа насоса при отсутствии подачи жидкости является наиболее опасным режимом. В этом случае жидкостная пленка, выполняющая роль смазочного материала и теплоотвода, исчезает. Температура в зоне контакта мгновенно возрастает до критических значений, что вызывает термическое растрескивание керамики или карбида кремния и деградацию эластомерных уплотнительных колец (O-rings).
• Химическая агрессия. Воздействие сероводорода, хлоридов и других реагентов может вызвать набухание или, наоборот, потерю эластичности вспомогательных элементов уплотнения, что нарушает герметичность по периметру вала.

Материаловедение и расчетные параметры давления

Для минимизации рисков при проектировании следует выбирать материалы уплотнений, исходя из химического состава стоков и уровня твердых включений. Наиболее надежным решением для агрессивных сред считается использование пар из карбида кремния (SiC) против карбида кремния или карбида кремния против графита. Эти материалы обладают высокой твердостью и устойчивостью к истиранию.

Важным параметром является расчетное давление, действующее на уплотнение. Инженер должен учитывать не только номинальное рабочее давление в трубопроводе, но и максимальные пиковые нагрузки, возникающие при гидравлических ударах. При проектировании необходимо убедиться, что класс давления торцевого уплотнения соответствует максимально возможному давлению в системе с учетом запаса по прочности согласно действующим стандартам безопасности.

Контроль герметичности и техническое обслуживание

Эффективная эксплуатация требует внедрения систем мониторинга состояния уплотнений. В современных насосных станциях это может быть реализовано через установку датчиков утечки или контроль изменения уровня жидкости в приемной камере. Регулярный осмотр на предмет появления следов подтеков или изменения цвета жидкости вокруг вала позволяет выявить деградацию уплотнения на ранней стадии, предотвращая аварийную остановку оборудования.

Совет: При эксплуатации насосов с сухим ротором в системах с высокой абразивностью крайне важно обеспечить качественную предварительную очистку стоков от песка. Это значительно продлит ресурс торцевых уплотнений и снизит частоту проведения дорогостоящих ремонтных работ по замене механических частей агрегата.

Рекомендации по монтажности и пусконаладке насосного оборудования в составе технологических систем

Монтаж насосного агрегата с сухим ротором представляет собой сложный инженерный процесс, который выходит за рамки простой установки оборудования на фундамент. Поскольку такой насос является связующим звеном между гидравлической системой и электрическим приводом, любая ошибка в геометрии трубопроводов или настройке автоматики моментально отражается на ресурсе торцевых уплотнений и состоянии подшипников. Процесс должен строго соответствовать требованиям проектной документации, а также нормативам ПТЭ (Правила технической эксплуатации) и СНиП по монтажу технологических трубопроводов.

Механическая установка и подготовка трубопроводной обвязки

Ключевым аспектом при монтаже является обеспечение правильной соосности валов двигателя и насосной части. Даже минимальное отклонение может вызвать повышенную вибрацию, которая при работе на частотах, близких к резонансным, приведет к разрушению керамических колец уплотнения. При проектировании и монтаже всасывающей линии необходимо исключить образование воздушных карманов.

Основные требования к монтажу обвязки:

• Уклон всасывающего трубопровода должен быть направлен в сторону насоса, чтобы предотвратить скопление воздуха и последующую кавитацию.
• Использование гибких вставок (компенсаторов) для гашения вибраций, передающихся от двигателя на жесткие участки трубопровода.
• Обеспечение возможности демонтажа агрегата без разбора всей магистрали, что критично для сервисного обслуживания КНС.
• Проверка герметичности всех фланцевых соединений методом гидравлических испытаний под давлением, превышающим рабочее на 1.5 раза.

Электрическое подключение и настройка систем защиты

Электрическая часть системы должна быть спроектирована с учетом пусковых токов двигателя, которые могут в несколько раз превышать номинальные значения. При использовании частотно-регулируемых приводов (ЧРП) крайне важно настроить параметры плавного пуска и плавного останова. Резкое прекращение подачи жидкости (гидравлический удар) при остановке насоса создает избыточное давление, способное сорвать торцевое уплотнение.

При пусконаладочных работах необходимо выполнить следующие этапы:

1. Проверка правильности направления вращения вала двигателя (соответствие стрелке на корпусе).</
2. Настройка релейной защиты от перегрузки по току и контроля фаз согласно параметрам, указанным в паспорте двигателя.
3. Калибровка датчиков уровня жидкости для обеспечения своевременного включения насоса и, что более важно, его отключения при достижении критического минимума (защита от сухого хода).
4. Проверка работы автоматики управления и интеграция насосной станции в общую систему диспетчеризации или SCADA.

Контроль параметров в режиме пуска

После запуска системы необходимо провести инструментальный замер рабочих характеристик. Инженер должен убедиться, что потребляемый ток (I_(раб)) не превышает номинальное значение (I_(ном)), а уровень вибрации на корпусе находится в пределах допустимых значений согласно ГОСТ. Особое внимание следует уделить температуре корпуса двигателя в течение первых 30–60 минут непрерывной работы.

Совет: Перед первым пуском насоса с сухим ротором обязательно убедитесь, что гидравлическая часть заполнена жидкостью, а из всасывающей линии удален весь воздух. Запуск в режиме сухого хода даже на несколько секунд может привести к необратимому термическому повреждению торцевого уплотнения и выходу оборудования из строя.

Часто задаваемые вопросы

Как предотвратить перегрев двигателя при работе насоса с сухим ротором в закрытых колодцах КНС?

Основная проблема заключается в отсутствии охлаждающего эффекта перекачиваемой жидкости на обмотки статора. При проектировании необходимо обеспечить расчетный объем воздушного пространства в камере для отвода тепловыделения двигателя. Если температура среды в колодце превышает 40 градусов Цельсия, следует использовать двигатели с классом изоляции не ниже F (до 155 градусов) и предусмотреть принудительную вентиляцию или термореле, настроенное на отключение при достижении критической температуры обмоток.

Каков допустимый уровень износа торцевого уплотнения перед необходимостью его замены?

В насосах с сухим ротором герметичность является критическим параметром. Допустимым считается отсутствие видимых капель жидкости в полости двигателя при работе под давлением. При обнаружении даже незначительной конденсации или следов влаги на поверхности сальника, необходимо произвести дефектовку пар трения (обычно это кремний-кремний или карбон-керамика). Игнорирование утечки ведет к повреждению подшипников и короткому замыканию обмоток из-за попадания влаги в зону двигателя.

На что обратить внимание при выборе диаметра проходного сечения для сточных вод?

При подборе насоса необходимо сопоставить максимальный размер твердых включений в стоке с внутренним диаметром рабочего колеса. Для стандартных канализационных систем рекомендуется использовать оборудование с проходным сечением не менее 50–80 мм. При превышении расчетного размера частиц возникает риск блокировки проточной части, что приводит к росту пусковых токов и срабатыванию тепловой защиты из-за резкого падения подачи.

Какие требования предъявляются к защите от сухого хода при монтаже оборудования?

Система управления должна включать аппаратную защиту от работы без жидкости. Оптимально использовать комбинацию уровневых датчиков (поплавковых выключателей) или датчиков давления. Рекомендуемый запас уровня при работе насоса должен составлять не менее 15-20% от минимального расчетного уровня затопления. Это необходимо для предотвращения кавитации и обеспечения стабильного охлаждения узлов трения в случае колебаний уровня в приемном резервуаре.

Заключение

Выбор насоса с сухим ротором — это прежде всего решение задачи по повышению безопасности и надежности инженерной системы. Благодаря своей конструкции, такие агрегаты позволяют минимизировать риски протечек и эффективно работать в условиях, где важна долговечность оборудования и защита окружающей среды от контакта с перекачиваемой средой. Правильно подобранный насос станет стабильным узлом вашей системы, снижая затраты на техническое обслуживание.

При этом стоит учитывать, что эффективность работы оборудования напрямую зависит от точности предварительных расчетов и соответствия характеристик насоса вашим технологическим задачам. Если вам требуется профессиональная помощь в подборе подходящей модели или консультация по интеграции оборудования в существующую сеть, специалисты КБ Аквапроект готовы помочь с экспертным анализом ваших технических условий.
