При проектировании систем автономного или централизованного водоотведения инженер неизбежно сталкивается с критической задачей: как обеспечить бесперебойную транспортировку стоков при переменных нагрузках и переменном составе поступающих масс? Ошибка в расчете гидравлического режима, неверный выбор материалов резервуара или недооценка параметра наполнения приямка могут привести к аварийным переливам, кавитационному износу оборудования и катастрофическому росту эксплуатационных расходов. Проектировщик должен учитывать не только пиковый расход, но и наличие твердых включений, химическую агрессивность среды и необходимость бесшовной интеграции станции в существующую инженерную инфраструктуру объекта.
Создание эффективного решения требует глубокого понимания того, из чего именно состоит типовое инженерное сооружение. Современная насосная станция — это не просто установка насоса в емкость, а сложный технологический комплекс, где каждый элемент, от задвижек и обратных клапанов до шкафа управления и датчиков уровня, работает в строгой автоматизированной связке. Неправильная конфигурация трубопроводной обвязки, отсутствие системы защиты двигателей от сухого хода или неверный подбор диаметра змеевиков могут превратить дорогостоящее оборудование в источник постоянных проблем для эксплуатирующей организации и привести к деградации всей сети водоотведения.
Понимание принципов устройства канализационных насосных станций является базовым требованием для специалистов, занимающихся разработкой проектной документации на объекты промышленного и гражданского строительства. В данной статье мы проведем детальный разбор конструктивных особенностей КНС, рассмотрим алгоритмы их функционирования и разберем критические параметры, которые определяют долговечность и эксплуатационную надежность системы при работе в самых сложных условиях.

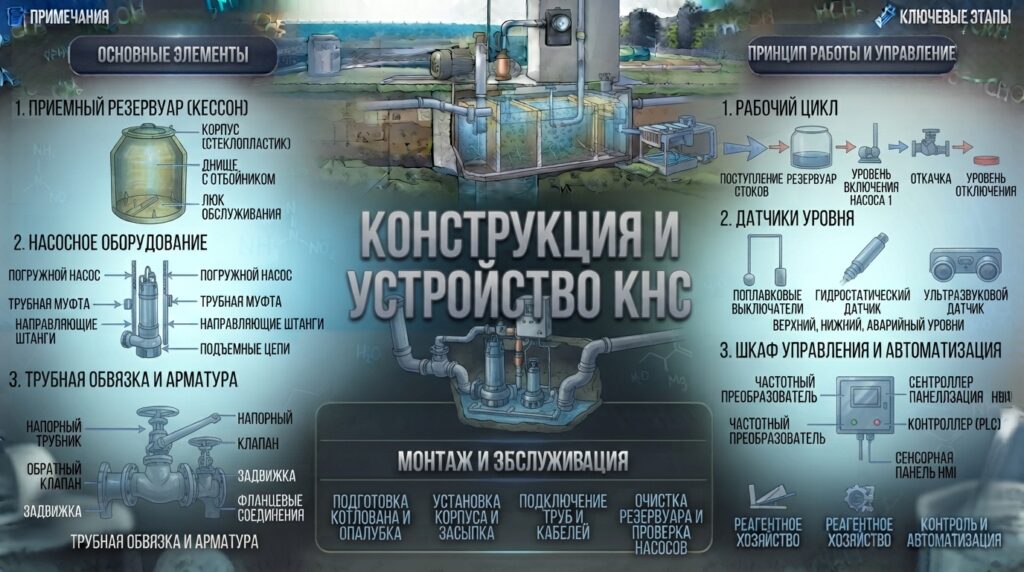

Основные функциональные узлы и элементы конструкции КНС
Конструктивное решение канализационной насосной станции представляет собой совокупность технологических элементов, работающих как единый механизм для обеспечения перемещения сточных вод из точки сбора в точку сброса или дальнейшей очистки. Каждый узел системы должен быть спроектирован с учетом расчетных гидравлических нагрузок, химической агрессивности среды и требований к эксплуатационной надежности в условиях постоянного контакта с коррозионно-активными веществами.
Приемный резервуар и корпус станции
Основой любой КНС является приемный резервуар, выполняющий функцию аккумулирующей емкости. В современной инженерной практике наиболее эффективными признаны резервуары из армированного стеклопластика. Выбор этого материала обусловлен его высокой химической стойкостью к воздействию сероводорода и кислот, а также превосходными показателями долговечности по сравнению со стальными аналогами, подверженными внутренней коррозии. При проектировании важно учитывать не только общий объем емкости, но и расчетный полезный объем, который исключает зону застойных явлений ниже уровня забора жидкости.
- Стенки резервуара, рассчитанные на внешнее давление грунта и гидростатическую нагрузку
- Дно с проектным уклоном в сторону приемного колодца для предотвращения образования осадка
- Герметичные технологические отверстия для ввода трубопроводов и установки КИП
- Люки и перекрытия, обеспечивающие доступ к оборудованию и герметичность системы
Насосный агрегат и гидравлическая обвяка
Сердцем станции является насосное оборудование. В зависимости от технологической схемы используются погружные или сухие насосы. Ключевым параметром при подборе является способность насоса перекачивать стоки с определенным содержанием твердых включений, что регламентируется соответствующими стандартами. Гидравлическая обвяка определяет стабильность потока и защиту системы от аварийных режимов.
- Напорный трубопровод, диаметр которого рассчитывается исходя из допустимых скоростей движения жидкости в пределах 0,7–1,5 м/с для обеспечения самоочищающей способности
- Обратный клапан, предотвращающий обратный ток жидкости при остановке насоса и снижающий риск возникновения гидравлического удара
- Запорная арматура, такая как задвижки или краны, необходимая для проведения регламентных работ без демонтажа всей станции
- Направляющие колонны и монтажные комплекты, обеспечивающие удобство подъема насоса при техническом обслуживании
Совет: При проектировании напорного трубопровода всегда учитывайте необходимость соблюдения минимальной скорости потока. Если скорость падает ниже 0,6 м/с, в системе начинает активно накапливаться твердый осадок, что ведет к заиливанию трубопровода и постепенному снижению пропускной способности всей станции.
Система управления и автоматизации
Для обеспечения автономности и защиты оборудования используется шкаф управления (ШУ), оснащенный микропроцессорным контроллером. Автоматизация позволяет минимизировать человеческий фактор и предотвратить поломки дорогостоящего оборудования. Основные функции системы включают:
- Контроль уровня жидкости с помощью ультразвуковых или гидростатических датчиков давления
- Релейно-контактную защиту двигателей от перегрузок, короткого замыкания и работы в режиме сухого хода
- Алгоритм циклической работы насосов для обеспечения равномерного износа агрегатов
- Систему аварийной сигнализации с возможностью дистанционного мониторинга через GSM-модули
Гидравлическая схема и алгоритм работы станции
Гидравлическая схема КНС представляет собой динамическую систему перемещения масс жидкости, где ключевой задачей является преодоление сил гравитации и гидравлического сопротивления трубопроводной сети. Эффективность функционирования станции напрямую зависит от точности расчета энергетических параметров потока и корректности настройки автоматизированного алгоритма управления, который должен адаптироваться к изменяющимся притокам стоков.
Расчет гидравлического напора и динамики потока
Функционирование насосного агрегата определяется величиной полного напора (H), который необходимо преодолеть для доставки жидкости в точку сброса. Этот параметр не является статическим и складывается из нескольких составляющих, расчет которых критически важен для исключения недобора давления или перегрузки двигателя:
- Статический напор (H_(stat)), представляющий собой разность высотных отметок между зеркалом воды в приемном резервуаре и точкой выхода стока из станции
- Потери на трение в напорном трубопроводе ( h_f), зависящие от шероховатости внутренней поверхности труб, их диаметра и длины (расчет производится по формуле Дарси-Вейсбаха или Хазена-Вильямса)
- Местные сопротивления ( h_m), возникающие при прохождении потока через арматуру, колена, переходы и задвижки
Важным аспектом является поддержание расчетной скорости движения стоков в напорном коллекторе. Для предотвращения оседания взвешенных частиц и обеспечения самоочищающей способности сети, скорость должна находиться в диапазоне 0,7–1,5 м/ преодоление гидравлического сопротивления при слишком малых скоростях приведет к заиливанию, а избыточно высокие скорости — к ускоренному абразивному износу насосных колес и росту энергопотребления.
Алгоритм автоматизации и режимы работы
Логика работы станции базируется на непрерывном мониторинге уровня жидкости в резервуаре с помощью датчиков (ультразвуковых или гидростатических). Алгоритм управления программируется таким образом, чтобы обеспечить циклическую работу оборудования и минимизировать частоту пусков/остановов, что критично для ресурса обмоток электродвигателя.
- Уровень включения (рабочий): порог, при достижении которого срабатывает команда на запуск первого насоса
- Верхний рабочий уровень: уровень, при котором включается резервный насос для компенсации превышения притока
- Аварийный уровень (перелив): критическая отметка, сигнализирующая о неисправности оборудования или блокировке напорной линии
Для обеспечения долговечности системы применяется режим чередования (ротации) насосов. В этом режиме после каждого цикла работы контроллер переключает статус с рабочего на резервный для следующего агрегата, что гарантирует равномерную выработку моторесурса обоих двигателей.
Совет: При проектировании алгоритма управления обязательно учитывайте минимальное время работы насоса. Слишком частые включения и выключения (превышающие норму по количеству пусков в час, указанную в паспорте двигателя) приводят к перегреву обмоток из-за высоких пусковых токов и могут вызвать преждевременный выход оборудования из строя.
Предотвращение гидравлических ударов
Одной из наиболее опасных нагрузок на элементы конструкции КНС является гидравлический удар, возникающий при резкой остановке потока. Для нивелирования этого эффекта в гидравлическую схему интегрируются обратные клапаны с плавным закрытием и, в ряде случаев, системы частотно-регулируемого электропривода (ЧРП). Использование ЧРП позволяет реализовать плавный пуск и постепенное снижение скорости вращения вала при достижении нижнего уровня, что минимизирует переходные процессы и снижает нагрузку на трубопроводную арматуру.
Сравнительная характеристика типов исполнения: погружные, сухие и наземные КНС
Выбор конструктивного исполнения канализационной насосной станции является определяющим фактором при формировании капитальных вложений и планировании эксплуатационного бюджета объекта. Тип исполнения зависит от расчетного расхода стоков, требуемого напора, доступности площадки для монтажа и частоты проведения регламентных работ по обслуживанию оборудования.
Погружные насосные станции
Погружной тип является наиболее распространенным решением для объектов гражданского строительства и малых промышленных предприятий. В данной схеме насосный агрегат постоянно находится в рабочей среде, что исключает необходимость создания принудительного подпора на входе и проблему самовсасывания. С точки зрения гидравлики, это минимизирует риск возникновения кавитации, так как коэффициент NPSHa (доступный кавитационный запас) всегда остается выше критического значения NPSHr (требуемого запаса).
- Недостатки: сложность проведения ремонтных работ, требующая использования грузоподъемных механизмов для извлечения агрегата; повышенная нагрузка на уплотнения и электродвигатель из-за постоянного контакта со средой
- Область применения: локальные очистные сооружения, частное домостроение, системы городского водоотведения с небольшим расходом
Сухие насосные станции
Для крупных объектов с высокой интенсивностью эксплуатации и значительными объемами стоков применяется конструкция с сухой камерой. В таких станциях насосное оборудование располагается в отдельном герметичном отсеке, который не заполняется жидкостью, в то время как приемный резервуар служит для аккумулирования стоков. Это разделение позволяет персоналу проводить осмотр и замену узлов без демонтажа всей станции из грунта.
- Возможность установки более мощного оборудования с высокими параметрами напора
- Сложность конструкции: необходимость проектирования двух связанных резервуаров (мокрого и сухого) и обеспечения их полной герметичности
При расчете сухих КНС необходимо уделять особое внимание расчету вентиляции сухой камеры для предотвращения накопления взрывоопасных концентраций метана или сероводорода, что регламентируется нормами промышленной безопасности.
Наземные и модульные исполнения
Наземные станции представляют собой технологические комплексы, размещенные в надземных модулях или контейнерах. Такие решения часто используются при необходимости быстрой развертывания инфраструктуры на удаленных объектах или в условиях, где невозможно проведение масштабных земляных работ.
- Зависимость от температурного режима: требуется установка систем подогрева и теплоизоляции для предотвращения замерзания стоков при отрицательных температурах окружающей среды
- Высокая стоимость реализации из-за необходимости изготовления защитных модулей, соответствующих климатическим условиям эксплуатации
Совет: При выборе между погружным и сухим исполнением всегда оценивайте частоту плановых ремонтов. Если объект предполагает работу в режиме 24/7 с высоким содержанием абразивных частиц, сухая КНС окупится за счет снижения затрат на специализированную технику для подъема насосов и сокращения времени простоя системы.
Критические параметры при проектировании и подборе оборудования
Качественное проектирование КНС невозможно без проведения комплексного инженерного расчета, который учитывает не только гидравлические характеристики потока, но и физико-химическую природу перекачиваемой среды. Ошибки в определении расчетных параметров ведут к нарушению технологического цикла, преждевременному выходу из строя насосного агрегата или необходимости дорогостоящей реконструкции всей системы водоотведения.
Гидравлические показатели: расход и напор
Первоочередной задачей при подборе оборудования является определение расчетного расхода (Q), который должен соответствовать пиковым нагрузкам на систему. При проектировании необходимо учитывать не только средний суточный расход, но и максимально возможный кратковременный приток, возникающий в часы пиковой нагрузки или при залповых сбросах. Параллельно с этим рассчитывается полный напор (H), который должен обеспечивать преодоление статического подъема жидкости и всех динамических потерь в трубопроводной сети.
- Минимальный расход (Q_(min)), влияющий на необходимость поддержания самоочищающей скорости потока
- Полный напор, включающий статический напор и суммарные потери на трение и местные сопротивления
- Рабочая точка насоса, которая должна находиться в зоне максимального КПД согласно его характеристической кривой
Состав сточных вод и агрессивность среды
Характер поступающих масс определяет выбор материалов корпуса станции и компонентов обвязки. Инженер должен учитывать наличие твердых включений, размер которых не должен превышать диаметр проходного сечения рабочего колеса насоса. Превышение этого параметра ведет к заклиниванию агрегата или разрушению лопаток из-за абразивного износа.
Кроме того, критически важным является анализ химической активности среды. Наличие растворенного сероводорода (H_2S) провоцирует образование серной кислоты, что крайне губительно для бетона и обычных стальных конструкций. В таких случаях использование резервуаров из армированного стеклопластика становится технологически оправданным решением, так как данный материал обладает высокой коррозионной стойкостью к низким значениям pH.
Предотвращение кавитации и расчет NPSH
Одним из наиболее сложных аспектов подбора является обеспечение защиты насоса от кавитационного разрушения. Кавитация возникает, когда локальное давление в жидкости падает ниже давления ее насыщенных паров, что приводит к образованию пузырьков пара, которые при последующем схлопывании разрушают металл рабочего колеса.
Для предотвращения этого процесса необходимо обеспечить выполнение условия: доступный кавитационный запас (NPSHa) должен быть больше требуемого кавитационного запаса насоса (NPSHr) с определенным коэффициентом безопасности (обычно NPSHa NPSHr + 0.5 метра). Расчет NPSHa включает в себя атмосферное давление, давление на входе и потери давления на всасывании.
Совет: При проектировании насосных станций с большой глубиной погружения насоса всегда закладывайте дополнительный запас по напору. Это позволит компенсировать возможные изменения гидравлического сопротивления сети при ее расширении или частичном засорении трубопроводов в процессе эксплуатации.
Технологические особенности монтажа и пусконаладки систем водоотведения
Завершающий этап реализации проекта — монтаж и пусконаладочные работы (ПНР) — является критическим периодом, определяющим, насколько реальные эксплуатационные характеристики КНС будут соответствовать проектным расчетам. Даже идеально спроектированная станция может выйти из строя в первые месяцы эксплуатации, если при установке были допущены ошибки в подготовке основания, герметизации соединений или настройке автоматики.
Подготовка основания и земляные работы
Процесс монтажа начинается с подготовки котлована и устройства проектного основания. Особое внимание необходимо уделить несущей способности грунта и предотвращению неравномерной осадки резервуара, которая способна вызвать деформацию корпуса или разгерметизацию технологических узлов. Согласно строительным нормам, подготовка должна включать:
- Проверку проектных отметок дна котлована для исключения образования пустот под резервуаром
- Обеспечение возможности дренирования грунтовых вод в процессе монтажа, если это предусмотрено проектом
- Укладку защитных слоев для предотвращения механического повреждения стеклопластикового корпуса при обратной засыпке
При обратной засыпке важно использовать инертные материалы (песок или мелкозернистый грунт) с постепенным наращиванием слоя и тщательным уплотнением вокруг стенок станции, чтобы избежать возникновения избыточного бокового давления на невыровненный корпус.
Монтаж гидравлической обвязки и проверка герметичности
Подключение напорных и всасывающих трубопроводов требует строгого соблюдения проектных углов наклона и типов соединений. Использование гибких вставок или компенсаторов является обязательным для нивелирования вибраций от работающих насосов и температурных расширений материала труб.
- Проведение гидравлического испытания трубопроводной обвязки на герметичность под давлением, превышающим рабочее (согласно требованиям ГОСТ)
- Контроль за соблюдением проектных уклонов трубопроводов для обеспечения самоочищающей способности потока
- Проверка надежности крепления опорных конструкций и кронштейнов арматуры
Совет: При монтаже соединений на пластиковых или стеклопластиковых узлах никогда не затягивайте болтовые соединения с чрезмерным усилием. Перетяжка фланцев может привести к деформации уплотнительного элемента и последующей протечке, которую крайне сложно устранить без демонтажа всей системы.
Пусконаладочные работы и настройка автоматизации
Этап пусконаладки включает в себя не только проверку работоспособности насосов, но и глубокую настройку контроллерного оборудования. Основная задача — убедиться, что вся цепочка управления от датчика уровня до исполнительного механизма работает без задержек и ошибок.
- Калибровка датчиков уровня жидкости для обеспечения точного срабатывания алгоритмов включения/выключения
- Тестирование защитных функций: проверка срабатывания реле защиты от сухого хода и перегрузки по току
- Проверка работы системы аварийной сигнализации и передачи данных на пульт диспетчера или GSM-модуль
После завершения всех тестов необходимо провести контрольный цикл работы станции в режиме реального притока, чтобы подтвердить стабильность гидравлического режима и отсутствие переходных процессов, способных спровоцировать возникновение гидроударов.
Часто задаваемые вопросы
Каким образом определяется необходимое количество насосных агрегатов в КНС?
Расчет количества агрегатов базируется на максимальном часовом расходе сточных вод (Qmax). Стандартным проектным решением для малых и средних объектов является схема 1+1 (один рабочий, один резервный). Однако при высокой неравномерности притока или необходимости обеспечения бесперебойности в периоды технического обслуживания, проектировщики закладывают схему 2+1. Важно, чтобы суммарная производительность работающей группы насосов покрывала пиковый расход с запасом не менее 10-15% на случай возможного засорения трубопровода.
В каких случаях при проектировании следует отдавать предпочтение сухим КНС вместо погружных?
Выбор в пользу сухой или наземной КНС обоснован, если расчетный объем поступающих стоков велик и требует создания приямка значительного объема. В сухих КНС насосное оборудование вынесено из зоны затопления, что упрощает регламентное техническое обслуживание и позволяет использовать более мощные центробежные насосы промышленных серий. Погружные станции экономически выгоднее для малых расходов и объектов с ограниченной площадью застройки, так как не требуют возведения капитального здания или бетонного резервуара с технологическим помещением.
Как минимизировать риск возникновения гидравлического удара в напорном трубопроводе?
Для предотвращения разрушения трубопровода и повреждения арматуры необходимо учитывать инерционность потока при остановке насосов. В проекте следует предусмотреть использование обратных клапанов с плавным закрытием и установку воздушных клапанов (вентилей) в верхних точках трассы для удаления воздушных пробок. Также рекомендуется расчет расчетного времени выбега насоса, чтобы исключить резкое падение давления ниже уровня заброса стоков.
Какая система контроля уровня наиболее надежна для предотвращения аварийных ситуаций?
Наилучшим решением является дублированная система. Основной уровень регулируется бесконтактным ультразвуковым или радарным датчиком, который обеспечивает плавное переключение насосов в зависимости от динамики заполнения приямка. В качестве критически важного резерва необходимо устанавливать поплавковые выключатели, настроенные на уровни «Аварийный верхний» (сигнал на диспетчеризацию) и «Аварийный нижний» (защита от сухого хода). Это исключает риск перелива при отказе автоматики основного датчика.
Заключение
Подводя итог, можно сказать, что конструкция КНС представляет собой сложный инженерный комплекс, где каждый элемент — от насосного оборудования до систем автоматизации — должен работать как единое целое. Правильный подбор компонентов и грамотное проектирование позволяют не только эффективно перекачивать стоки, но и минимизировать эксплуатационные расходы, а также избежать аварийных ситуаций на объекте.
Однако расчет технических параметров и выбор оптимальной конфигурации оборудования требуют глубоких знаний и учета множества нюансов эксплуатации. Если вам требуется профессиональный подход к подбору станции или консультация по вопросам проектирования, специалисты КБ Аквапроект готовы помочь в решении ваших задач, предложив надежное и технически выверенное решение.
