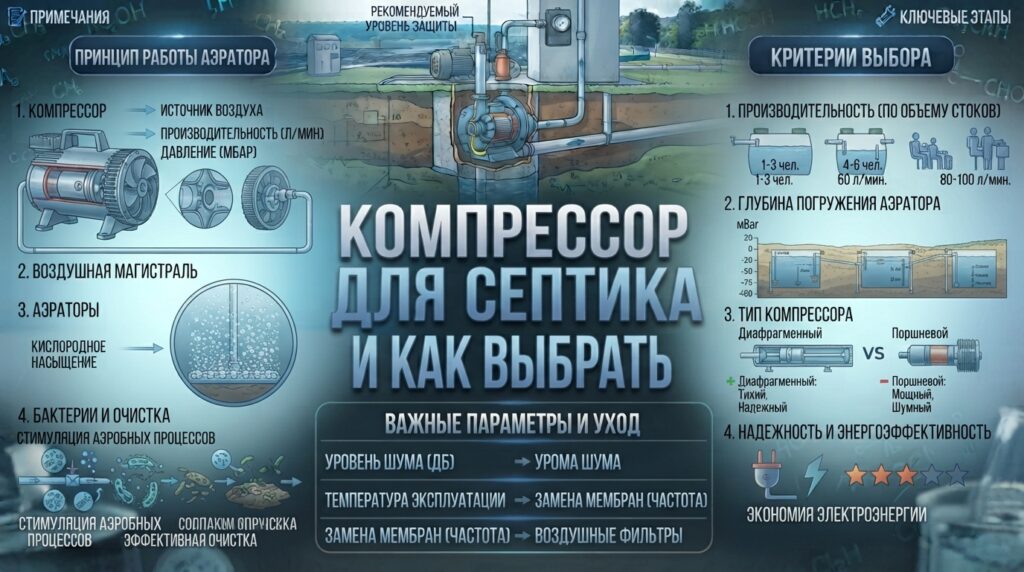

Компрессор для септика как выбрать

При проектировании локальных очистных сооружений (ЛОС) перед инженером стоит сложная технологическая задача: обеспечить стабильную работу активного ила в условиях постоянно меняющихся нагрузок на систему. Одним из наиболее критических узлов системы является блок аэрации, где ключевую роль играет компрессор. Ошибка на этапе выбора этого оборудования может привести к серьезным эксплуатационным последствиям: от прекращения процесса биодеградации органики до развития нежелательных анаэробных зон и появления неприятного запаха. Недостаточный приток кислорода подавляет жизнедеятельность аэробных микроорганизмов, что делает очистку стоков неэффективной, в то время как избыточное давление воздуха вызывает чрезмерное турбулентное перемешивание, способное вымыть активный ил из аэротенка.

Проблема усугубляется тем, что компрессор не является автономным элементом; его технические характеристики должны быть жестко синхронизированы с параметрами всей технологической цепочки очистки. Необходимо учитывать глубину погружения диффузоров, гидравлическое сопротивление системы аэрации и требуемую концентрацию растворенного кислорода в сточной воде. Часто проектировщики сталкиваются с необходимостью комплексного подбора технического решения, который учитывает не только номинальную мощность двигателя, но и долговечность оборудования при непрерывной эксплуатации в условиях агрессивной среды. Неправильный расчет параметров приводит к неоправданному росту энергопотребления или преждевременному выходу из строя мембранных диффузоров из-за некорректного рабочего давления и деформации материала.

Выбор компрессора — это поиск баланса между поддержанием необходимого уровня кислорода в аэротенке и минимизацией эксплуатационных затрат на электроэнергию. Инженеру важно понимать, как физические свойства воздуха и динамика потока влияют на эффективность процесса биологической очистки стоков. В данной статье мы проведем детальный технический разбор критериев выбора компрессорного оборудования для септиков и ЛОС. Мы рассмотрим не только базовые показатели, такие как расход воздуха и рабочее давление, но и затронем физико-химические аспекты процесса аэрации. Вы узнаете, как правильно соотнести производительность насоса с глубиной залегания аэраторов и какие технические ошибки при проектировании системы могут нивелировать даже самые дорогие инвестиции в оборудование.

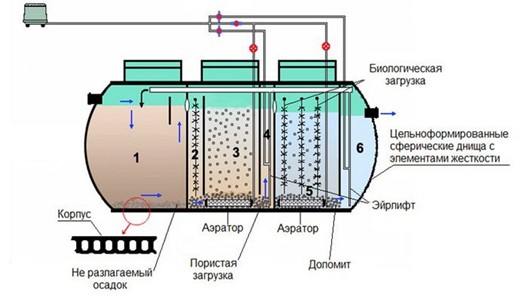

Роль аэрационного компрессора в процессе биологической очистки сточных вод

Эффективность работы локальных очистных сооружений (ЛОС) напрямую зависит от поддержания стабильной микробиологической среды, в которой протекают процессы окисления органических загрязнений. В основе функционирования аэротенков лежит жизнедеятельность аэробных бактерий и простейших микроорганизмов, которые используют кислород как конечный акцептор электронов в процессе метаболизма. Компрессор в данной технологической схеме выполняет функцию основного поставщика кислорода, обеспечивая его диффузию из газовой фазы в жидкую.

Кислородное обеспечение и окисление органики

Основным показателем качества очистки сточных вод является уровень БПК5 (биологическая потребность в кислороде за пять суток). Для эффективного снижения этого показателя необходимо обеспечить подачу воздуха, объем которого превышает расчетную потребку микрофлоры. Если приток кислорода недостаточный, процесс переходит в анаэробную фазу, что сопровождается выделением сероводорода и метана, а также приводит к неконтролируемому разложению активного ила.

Процесс аэрации включает несколько критических этапов:

• Подача сжатого воздуха через систему диффузоров в толщу сточной воды.
• Формирование пузырьков воздуха определенного диаметра для увеличения площади контакта фаз.
• Массоперенос кислорода из пузырька в окружающую водную среду.
• Перемешивание содержимого аэротенка для предотвращения застойных зон и осаждения взвешенных веществ.

Поддержание гомогенности активного ила

Помимо функции оксигенации, компрессор обеспечивает гидравлическое перемешивание среды. Это необходимо для того, чтобы частицы органики, поступающие с входящим потоком, постоянно контактировали с биомассой (активным илом). Без адекватного уровня турбулентности возникают зоны седиментации, где ил оседает на дно, уплотняется и теряет свою очистную способность, превращаясь в неэффективный осадок. Коэффициент массопередачи кислорода (KLa) напрямую зависит от интенсивности аэрации, поэтому поддержание определенной динамики потока является обязательным условием для соблюдения проектных норм очистки.

Совет: При проектировании системы аэрации всегда закладывайте запас по производительности воздуха не менее 20-30% от расчетной потребности. Это позволит системе справляться с залповыми сбросами стоков и обеспечит стабильность процесса при изменении температуры воды, которая существенно влияет на растворимость кислорода в стоке.

Ключевые технические характеристики: расход воздуха, рабочее давление и производительность

При подборе компрессорного оборудования для локальных очистных сооружений необходимо опираться не на номинальные значения в паспорте изделия, а на расчетные параметры всей гидравлической системы. Основными характеристиками, определяющими эффективность аэрации и стабильность биологической очистки, являются объемный расход воздуха, рабочее давление и общая производительность насоса.

Объемный расход воздуха

Расход воздуха (Q) измеряется в кубических метрах в час (м³/ч) или литрах в минуту (л/мин). Этот параметр определяет, какой объем кислорода будет доставлен в аэротенк для обеспечения процесса биологического окисления органических веществ. Расчет требуемого расхода базируется на потребности сточной воды в кислороде, которая напрямую зависит от содержания БПК5 и массы поступающей в систему органики.

При определении необходимого объема воздуха следует учитывать следующие факторы:

• Требуемая концентрация растворенного кислорода в аэротенке (в норме составляет 2–4 мг/л).
• Эффективность массопередачи кислорода через мембраны диффузоров (коэффициент переноса кислорода).
• Возможность возникновения пиковых нагрузок при залповых сбросах стоков.

Рабочее давление и преодоление гидравлического сопротивления

Рабочее давление (P) — это критический параметр, определяющий способность компрессора подавать воздух через слой воды и элементы аэрации. Давление на выходе из компрессора должно быть выше, чем суммарное аэродинамическое и гидравлическое сопротивление системы. Суммарное необходимое давление складывается из трех основных составляющих:

1. Гидростатическое давление столба воды: рассчитывается исходя из глубины погружения диффузоров (примерно 0,1 бар на каждый метр глубины).
2. Потери на трение в трубопроводах и фитингах: зависят от материала труб, их внутреннего диаметра и количества поворотов трассы.
3. Перепад давления на самих аэраторах: сопротивление мембранного диффузора при работе под нагрузкой.

Если рабочее давление компрессора окажется ниже расчетного, подача воздуха в аэротенк прекратится, что приведет к переходу системы в анаэробный режим и потенциальному затоплению компрессорной камеры через обратные клапаны.

Производительность и энергетическая эффективность

Под производительностью в контексте аэрационных систем понимают способность оборудования поддерживать заданный расход при определенном рабочем давлении. Важно понимать, что при увеличении сопротивления системы (например, при увеличении глубины залегания аэраторов) фактический расход воздуха будет снижаться. Это явление описывается рабочей характеристикой насоса или компрессора (Q-H кривой).

Эффективный подбор оборудования подразумевает выбор компрессора, чья рабочая точка находится в зоне максимального КПД при заданных проектных параметрах нагрузки. Неправильный выбор может привести к работе двигателя на пределе возможностей, что вызовет перегрев обмоток и преждевременный выход из строя.

Совет: При расчете необходимого давления всегда закладывайте дополнительный запас на превышение гидравлического напора на 0,2–0,3 бар. Это обеспечит компенсацию постепенного загрязнения мембран диффузоров в процессе эксплуатации, которое со временем неизбежно увеличивает аэродинамическое сопротивление системы.

Сравнительный анализ типов аэрационных насосов для локальных очистных сооружений

Выбор типа компрессорного оборудования для системы аэрации зависит от масштаба проектируемых очистных сооружений, требуемого объема подачи воздуха и условий эксплуатации. В зависимости от технологической схемы и интенсивности нагрузки на систему, инженеры применяют различные типы машин: мембранные, роторно-пластинчатые и воздушно-лопастные (типа Roots).

Мембранные компрессоры

Мембранные (диафрагменные) компрессоры являются наиболее распространенным решением для малой и средней очистки, включая частные септики и небольшие ЛОС. Принцип их работы основан на возвратно-поступательном движении эластичной мембраны, которая создает разрежение и последующее нагнетание воздуха. Главным преимуществом данного типа является подача абсолютно чистого воздуха, не содержащего масляных паров.

К ключевым характеристикам мембранных моделей относятся:

• Полное отсутствие риска масляного загрязнения активного ила, что критически важно для сохранения жизнедеятельности аэробной микрофлоры.
• Низкий уровень шумового загрязнения, что позволяет размещать оборудование в непосредственной близости к жилым строениям.
• Способность эффективно работать при периодических колебаниях давления в системе.
• Простота конструкции и минимальные требования к техническому обслуживанию.

Роторные и воздушно-лопастные компрессоры

Для крупномасштабных очистных сооружений, где требуются значительные объемы воздуха (свыше 50–100 м³/ч), применяются роторно-пластинчатые или воздушно-лопастные машины. В отличие от мембранных, эти устройства работают по принципу объемного сжатия за счет вращения рабочих элементов. Они обеспечивают высокую производительность и стабильный поток воздуха при длительной непрерывной работе.

Однако использование таких типов оборудования сопряжено с определенными техническими сложностями:

1. Необходимость использования смазочных материалов, что требует установки дополнительных систем фильтрации для предотвращения попадания масла в аэротенк.
2. Повышенный уровень вибрации и шума, требующий проектирования специальных виброизоляционных фундаментов и шумозащитных кожухов.
3. Более сложный график технического обслуживания, включающий контроль состояния подшипников и замену масла.

Критерии сопоставления оборудования

При проведении сравнительного анализа следует опираться на режим работы оборудования, определяемый по стандарту IEC (например, режим S1 — длительная работа без перерывов). Для систем биологической очистки критически важно, чтобы компрессор мог поддерживать заданный расход воздуха в течение всего цикла аэрации. Также необходимо учитывать стоимость жизненного цикла оборудования, которая включает не только первоначальные затраты на покупку, но и расходы на электроэнергию, запасные части и сервисное обслуживание.

Совет: Если проект предусматривает использование ЛОС в жилой застройке или вблизи рекреационных зон, приоритет следует отдавать мембранным компрессорам. Несмотря на их меньшую производительность по сравнению с роторными аналогами, их экологическая чистота и низкий уровень акустического воздействия делают их единственно верным выбором для соблюдения санитарно-эпидемиологических норм.

Алгоритм расчета параметров оборудования в зависимости от глубины залегания диффузоров

Выбор компрессора не может быть произвольным и должен основываться на строгом расчете необходимого напора, который преодолеет сопротивление всей системы аэрации. Основным определяющим фактором здесь выступает глубина погружения диффузоров в очистную камеру. Если расчетное давление компрессора окажется ниже суммарного гидравлического и аэродинамического сопротивления, подача воздуха в нижние слои сточной воды будет невозможна, что приведет к остановке процесса биологической очистки.

Расчет гидростатического давления

Первым этапом алгоритма является определение гидростатического напора. Данный показатель представляет собой давление, создаваемое столбом жидкости над уровнем диффузора. Расчет производится по упрощенной инженерной формуле, где давление пропорционально глубине погружения (h):

P_hyd = ρ * g * h

В практических расчетах для систем очистки сточных вод можно использовать эмпирическое правило: каждые 10 метров глубины создают давление примерно 1 бар (или 0,1 бар на каждый метр). Например, если диффузоры установлены на глубине 2,5 метра, гидростатическое сопротивление составит около 0,25 бар.

Учет аэродинамического сопротивления и потерь в трубопроводах

Второй этап требует оценки потерь давления на преодоление сопротивления элементов системы. Общее рабочее давление (P_total) должно учитывать следующие составляющие:

1. Гидростатическое давление столба воды.
2. Потери давления на трение воздуха в подводящих трубопроводах, которые зависят от их диаметра, материала и протяженности трассы.
3. Перепад давления на самих диффузорах (сопротивление мембраны), который обычно составляет от 0,03 до 0,07 бар в зависимости от производителя оборудования.

Для оценки потерь в трубопроводах инженеры часто используют метод, аналогичный расчету по формуле Дарси-Вейсбаха, учитывая шероховатость внутренней поверхности труб и число Рейнольдса для воздушного потока. В упрощенном виде для малых систем можно закладывать дополнительные 0,05–0,1 бар на каждые 20 метров трубопровода.

Итоговый алгоритм подбора

Для получения корректного значения рабочего давления необходимо выполнить суммирование всех факторов и применить коэффициент запаса. Итоговая формула выглядит следующим образом:

P_req = (P_hyd + ΔP_friction + ΔP_diffuser) * k

Где k — коэффициент запаса, который для систем локальной очистки должен составлять не менее 1,2–1,3. Это позволяет компенсировать постепенное загрязнение мембран диффузоров и изменение вязкости сточной воды при температурных колебаниях.

Совет: При проектировании системы аэрации старайтесь избегать использования слишком узких трубопроводов для подачи воздуха. Увеличение диаметра магистрали даже на несколько миллиметров существенно снижает аэродинамическое сопротивление, что позволяет использовать менее мощный компрессор и тем самым сократить эксплуатационные расходы на электроэнергию.

Особенности монтажа и критические ошибки при проектировании системы аэрации

Даже самый совершенный по своим техническим характеристикам компрессор может выйти из строя в кратчайшие сроки, если процесс его интеграции в систему очистки был выполнен с нарушением технологических регламентов. Ошибки на этапе монтажа и проектирования часто носят скрытый характер: они не проявляются сразу, но постепенно приводят к деградации оборудования, снижению эффективности биологической очистки и росту эксплуатационных расходов.

Технические требования к монтажу и виброизоляции

Одним из наиболее важных аспектов является минимизация вибрационной нагрузки на элементы системы. Работа компрессора, особенно роторного типа, сопровождается интенсивными механическими колебаниями. Если не обеспечить надлежащую виброизоляцию, вибрация будет передаваться на трубопроводную обвязку и корпус очистного сооружения, что приведет к разрушению стыков, появлению микротрещин в пластиковых элементах и нарушению герметичности соединений.

Для предотвращения подобных последствий при монтаже необходимо соблюдать следующие правила:

• Установка компрессора на специализированные виброгасящие платформы или резиновые маты с высоким коэффициенму демпфирования.
• Использование гибких вставок (компенсаторов) на выходе из компрессора для развязки жесткой магистрали и подвижного корпуса машины.
• Обеспечение жесткого закрепления опорных элементов трубопровода аэрации.

Критические ошибки при проектировании системы

Проектировщики часто допускают ряд ошибок, которые напрямую влияют на гидравлический режим работы системы и долговечность компрессора. К наиболее опасным из них относятся:

1. Отсутствие обратного клапана в линии подачи воздуха. При внезапном отключении электроэнергии или падении давления внутри системы столб воды, находящийся в трубе, под действием гидростатического напора устремляется обратно к компрессору. Это вызывает гидравлический удар и неизбежное затопление внутренней камеры оборудования.
2. Неправильный уклон нагнетательной магистрали. Воздух при сжатии претерпевает изменение температуры, что приводит к образованию конденсата. Если трубопровод спроектирован без учета уклона в сторону конденсатоотводчика или компрессора, влага будет скапливаться в низких точках системы, создавая дополнительное аэродинамическое сопротивление и риск попадания воды в двигатель.
3. Недостаточная вентиляция помещения или камеры размещения оборудования. Перегрев двигателя из-за отсутствия притока охлаждающего воздуха приводит к снижению его КПД и ускоренному старению изоляции обмоток.

Совет: При проектировании трассы подачи воздуха всегда закладывайте уклон трубопровода в сторону точки сбора конденсата (обычно это дренажный клапан или сам компрессор). Это позволит эффективно удалять влагу из системы и предотвратит возникновение эффекта гидравлического удара, который является основной причиной механических поломок мембранных диффузоров и поршневых групп.

Часто задаваемые вопросы

Какое избыточное давление должен обеспечивать компрессор, если глубина погружения диффузоров составляет 2 метра?

Расчет необходимого давления базируется на гидростатическом столбе воды: каждый метр глубины создает давление примерно 0,1 бар (10 кПа). Для глубины 2 метра вам нужно преодолеть 0,2 бар статического давления. К этому значению обязательно прибавляется запас на преодоление сопротивления аэрационных шлангов и самих диффузоров (потери на трение и аэродинамическое сопротивление), что составляет еще порядка 0,1–0,15 бар. Таким образом, минимальное рабочее давление компрессора должно быть не менее 0,35–0,4 бар.

Как правильно определить необходимую производительность по воздуху (л/мин) для станции объемом 5 м³?

Производительность подбирается исходя из потребности активного ила в кислороде для окисления поступающей органики. В инженерной практике для стандартных станций биологической очистки применяется эмпирическое правило: требуется подача воздуха из расчета 10–20 литров в минуту на каждый кубический метр объема резервуара. Для станции объемом 5 м³ минимально допустимая производительность компрессора должна составлять от 50 до 100 л/мин при соблюдении расчетного давления.

Допустимо ли использование компрессора с избыточной мощностью, значительно превышающей проектные потребности?

Чрезмерная аэрация так же вредна, как и недостаточная. Слишком интенсивный поток воздуха создает турбулентность, которая нарушает процесс седиментации (осаждения) активного ила во вторичном отстойнике. Это приводит к механическому выносу взвешенных веществ в эрлифт и далее на выход из системы, что провоцирует загрязнение очищенной воды. Необходимо стремиться к балансу между объемом подаваемого воздуха и расчетным потреблением кислорода микроорганизмами.

Как длина магистрали от компрессора до аэратора влияет на выбор оборудования?

Увеличение длины трассы ведет к росту гидравлического сопротивления. При использовании гибких шлангов малого диаметром (например, 12–16 мм) на дистанциях более 10 метров потери давления могут составить существенную долю от рабочего диапазона компрессора. Если проектируемое расстояние превышает 15 метров, необходимо либо использовать трубы большего сечения для снижения скорости потока и потерь, либо подбирать модель компрессора с повышенным запасом по давлению (на 0,1–0,2 бар выше расчетного).

Заключение

Правильный выбор компрессора — это залог стабильной работы всей системы биологической очистки. При подборе важно учитывать не только мощность и расход воздуха, но и технические особенности вашего септика, чтобы обеспечить полноценную аэрацию и предотвратить появление неприятных запахов. Помните, что от надежности этого узла напрямую зависит долговечность всей станции и качество очистки сточных вод.
