При проектировании систем автономного водоотведения инженеры и специалисты по инфраструктуре часто сталкиваются с критической задачей: как обеспечить стабильную работу очистных сооружений в условиях неопределенности внешних факторов? Выбор технологии — это не просто подбор резервуара соответствующего объема, а сложный инженерный процесс, требующий глубокого анализа состава сточных вод, интенсивности водопотребления и строгих экологических ограничений. Ошибка на этапе первичного проектирования или неверная оценка пиковых нагрузок может привести к нарушению работы биоценоза, перегрузке фильтрационных полей и, в конечном итоге, к загрязнению подземных горизонтов, что влечет за собой серьезные репутационные и финансовые риски для застройщика.
Проектировщик или инженер по эксплуатации обязан учитывать не только среднесуточный расход воды, но и химическую агрессивность стоков, наличие специфических примесей, таких как жиры или нефтепродукты, а также динамику гидравлических ударов в системе. Процесс подбора технического решения подразумевает комплексный подход, включающий детальное изучение гидрогеологической карты участка, уровня залегания грунтовых вод и коэффициента фильтрации грунтов. Неверная оценка дебитности дренажного поля или игнорирование высокого уровня грунтовых вод может сделать эксплуатацию объекта технически невозможной, превращая современное очистное сооружение в источник экологической угрозы и требуя дорогостоящей рекультивации территории.
Для профессионала крайне важно понимать различие между простым механическим отстайванием взвешенных веществ и глубокой многоступенчатой биологической очисткой с использованием аэрации. Каждая технология имеет свой предельный диапазон эксплуатационных параметров и специфические требования к обслуживанию. В данной статье мы проведем детальный технический разбор различных видов септиков и станций очистки, рассмотрим методологию расчета гидравлических нагрузок, проанализируем влияние геологического строения площадки на выбор технологии и определим ключевые инженерные требования к монтажу локальных очистных сооружений для обеспечения бесперебойного функционирования систем водоотведения.

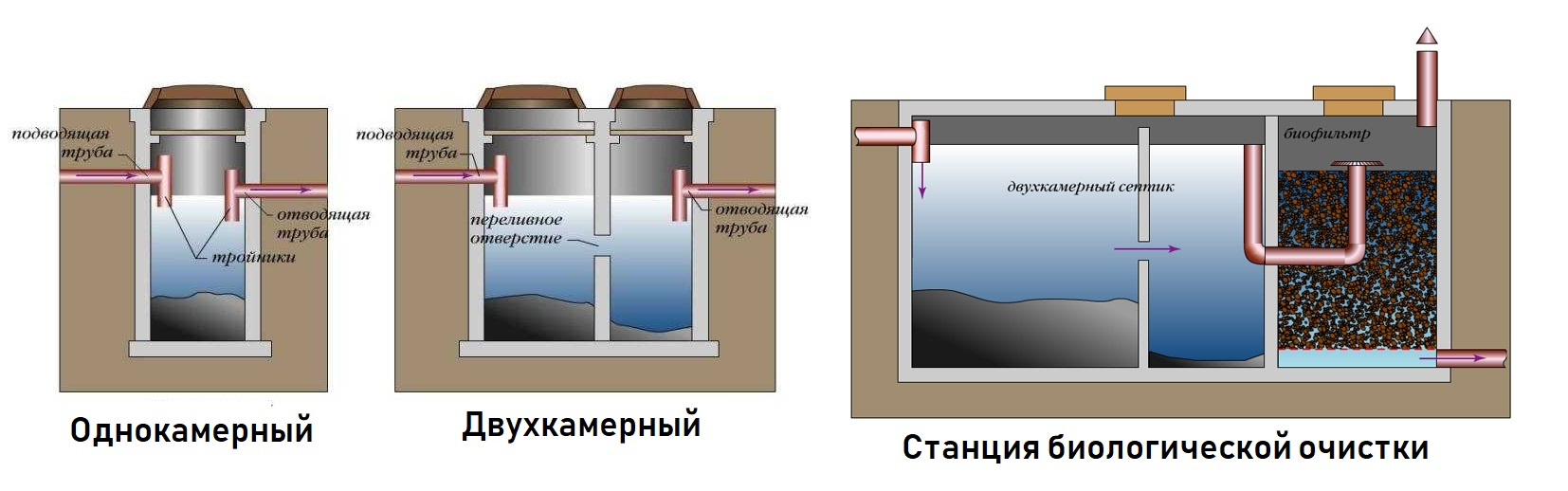

Классификация систем автономной канализации по принципу очистки и технологической схеме
Классификация систем автономного водоотведения базируется на физико-преобразовательных процессах, протекающих в процессе удаления загрязнений из сточной воды. С инженерной точки зрения, выбор конкретной технологии определяется не только стоимостью оборудования, но и необходимостью достижения определенных показателей качества очищенного стока (эффлюента), установленных нормативами, такими как СанПиН 2.1.3684-21 или требованиями к сбросу в водные объекты рыбохозяйственного значения.
Механическая очистка и седиментация
Системы механической очистки, которые часто называют традиционными септиками, работают за счет использования гравитационных процессов. Основной механизм заключается в разделении фаз сточной воды на твердую и жидкую части под воздействием силы тяжести.
В процессе работы происходят следующие процессы:
- Осаждение тяжелых взвешенное веществ на дно резервуара с образованием илового слоя
- Флотация легких фракций, таких как жиры и масла, которые всплывают на поверхность образуя слой шлама
- Разделение крупных фракций органических загрязнений
Данный тип очистки является наиболее простым, однако он не обеспечивает глубокой деструкции растворенной органики (БПК5) и практически не справляется с патогенной микрофлорой. В современных инженерных сетях такие системы чаще всего используются как этап предварительной механической подготовки стоков перед подачей на последующие ступени очистки или в качестве первичного отстойника.
Биологическая очистка: аэробные и анаэробные процессы
Биологические методы очистки основаны на использовании метаболической активности микроорганизмов для разложения органических соединений. Их принято разделять на две основные группы:
Анаэробная очистка происходит в условиях отсутствия растворенного кислорода. Процесс протекает медленно, сопровождается выделением биогаза (преимущественно метана и углекислого газа) и требует значительных объемов резервуаров для обеспечения необходимого времени гидравлической задержки. Эффективность удаления органики здесь ниже, чем в аэробных системах.
Аэробная очистка предполагает принудительную подачу кислорода в зону реакции с помощью систем мелкопузырчатой или крупнопузырчатой аэрации. В таких станциях активно используются активный ил или биопленка (биофильтр). Высокая концентрация кислорода позволяет интенсифицировать процессы окисления органических веществ, что обеспечивает достижение высокого уровня очистки по показателям БПК5, ХПК и взвешенных веществ.
Технологические схемы распределения стоков
По принципу организации потока внутри системы сооружения можно разделить на:
- Одноступенчатые системы, где все процессы (механический, биологический, обеззараживание) протекают в одном или нескольких взаимосвязанных резервуарах без промежуточной перекачки
- Многоступенчатые системы, предполагающие наличие отдельных узлов для каждого этапа очистки, что позволяет более точно управлять параметрами каждой стадии
- Системы с принудительной транспортировкой, где между модулями очистки или от накопительного резервуара до поля фильтрации устанавливаются канализационные насосные станции (КНС)
Совет: При проектировании системы всегда закладывайте запас по гидравлической нагрузке не менее 25% от расчетного пикового расхода. Это критически важно для предотвращения выноса активного ила из биореактора в зону сброса при резких залповых сбросах воды, что часто случается в частном секторе или при эксплуатации коммерческих объектов.
Сравнительный анализ механических септиков и станций биологической очистки
Для инженера-проектировщика выбор между традиционным септиком и станцией биологической очистки (СБО) представляет собой поиск баланса между капитальными затрами (CAPEX), эксплуатационными расходами (OPEX) и экологическими требованиями к конечному стоку. Основное различие заключается не в конструкции резервуаров, а в глубине трансформации химического состава сточной воды.
Механические септики: пределы эффективности
Механический септик работает исключительно за счет гравитационного разделения фаз. Его задача — максимально перевести взвешенные вещества в осадок и отделить плавающие фракции (жиры, масла). С точки зрения биохимических показателей, такие системы демонстрируют низкую эффективность деструкции растворенной органики. Уровень БПК5 (биологическое потребление кислорода) после прохождения через септик остается крайне высоким, что делает сток агрессивным по отношению к дренажным системам.
Основные характеристики механических систем:
- Низкая стоимость оборудования и простота монтажа
- Отсутствие зависимости от энергоснабжения (если не предусмотрена принудительная перекачка через КНС)
- Высокая устойчивость к залповым сбросам и попаданию агрессивных химических веществ
- Необходимость частой откачки илового осадка специализированными ассенизаторскими машинами
- Обязательное наличие системы доочистки (поле фильтрации, дренажный колодец)
Станции биологической очистки: технологическое превосходство
Станции биологической очистки используют активный ил или биопленку как катализатор процесса окисления органики. В отличие от септиков, СБО способны снижать концентрацию БПК5 и ХПК (химическое потребление кислорода) на 95-98%. Это позволяет достичь показателей качества воды, при которых очищенный эффлюент может быть утилизирован в рельеф местности или в системы ливневой канализации (при соблюдении местных нормативов).
Ключевые эксплуатационные особенности СБО:
- Высокая эффективность удаления азотистых соединений и фосфатов
- Минимальный объем образующегося избыточного ила
- Необходимость постоянного электроснабжения для работы компрессоров и аэраторов
- Чувствительность к химической нагрузке (высокая концентрация хлорсодержащих средств или антибиотиков может вызвать гибель активной микрофлоры)
Сравнительная таблица параметров
Для принятия обоснованного решения при проектировании целесообразно использовать сравнительные критерии, приведенные ниже:
- Степень очистки по взвешенным веществам: в механических системах — 40-60%, в биологических — до 98%
- Требования к площадям фильтрации: для септиков требуются обширные поля дренажа, для СБО — минимальные площади за счет высокого качества стока
- Частота обслуживания: механические системы требуют более частого удаления шлама из-за его накопления в объеме резервуара
- Зависимость от гидравлического режима: биологические станции более чувствительны к резким изменениям расхода воды (гидравлическим ударам)
Совет: При проектировании очистных сооружений для объектов с высокой вероятностью попадания в сток дезинфицирующих средств или промышленных реагентов, следует отдавать предпочтение механическим системам или многоступенчатым схемам с предварительной нейтрализацией. Это предотвратит необратимую деградацию активного ила в биологическом реакторе.
Технические критерии подбора оборудования: расчет гидравлической нагрузки и объема резервуара
Эффективность функционирования локальных очистных сооружений напрямую зависит от точности предварительных инженерных расчетов. Одной из наиболее критических ошибок при проектировании является недооценка пиковых гидравлических нагрузок, что приводит к «проскоку» неочищенных стоков и снижению эффективности биологической деструкции. При подборе оборудования необходимо опираться на нормативные документы, в частности на СП 30.13330.2012, регламентирующий проектирование внутренних систем водоснабжения и канализации.
Определение среднесуточного и пикового расхода сточных вод
Первичным параметром для расчета является определение объема сточной воды, поступающей в систему за расчетный период. Расчет производится на основе количества потребителей (N) и удельной нормы водопотребления на одного человека (q), которая варьируется в зависимости от типа объекта (жилой дом, общепит, административное здание).
Алгоритм расчета включает следующие этапы:
- Определение расчетного количества пользователей N
- Выбор удельного расхода q согласно нормативным справочникам (для частного жилого сектора среднее значение составляет 150–250 литров на человека в сутки)
- Расчет среднесуточного объема стоков Q_сут = N * q
- Учет коэффициента неравномерности водопотребления K_max, который учитывает залповые сбросы (например, одновременный запуск стиральной и посудомоечной машин)
Расчет полезного объема резервуара и времени удержания
Объем очистного сооружения должен не только вмещать суточный объем стоков, но и обеспечивать необходимое время гидравлической задержки (t). Время удержания критически важно для процессов седиментации в механических септиках и для обеспечения полноценного контакта микроорганизмов с субстратом в аэробных реакторах.
Для расчета полезного объема резервуара (V) используется упрощенная формула:
V = Q_сут * t * K_запас
Где:
- t — требуемое время гидравлической задержки (для септиков обычно составляет от 12 до 24 часов, для станций биологической очистки может быть выше в зависимости от типа технологии)
- K_запас — коэффициент запаса по объему, учитывающий возможную аккумуляцию илового осадка и необходимость буферизации пиковых нагрузок (рекомендуемое значение 1.2–1.5)
Практический пример расчета
Рассмотрим расчет для частного домовладения с численностью проживающих 5 человек. Принимаем удельную норму водопотребления q = 200 л/сут.
- Расчет среднесуточного расхода: Q_сут = 5 * 200 = 1000 литров или 1 м³/сутки
- Принимаем требуемое время удержания t = 24 часа (1 сутки)
- Учитываем коэффициент запаса K_запас = 1.3
- Итоговый расчетный объем: V = 1 м³/сутки * 1 сутки * 1.3 = 1.3 м³
Таким образом, для обеспечения стабильной работы системы при указанных параметрах, минимальный рабочий объем резервуара должен составлять не менее 1.3 кубических метров. Однако при проектировании систем, требующих последующей перекачки через канализационные насосные станции (КНС), необходимо дополнительно учитывать уровень подпора и необходимый напор для преодоления высотной отметки.
Совет: При расчете объемов для объектов с высокой интенсивностью использования воды (например, заправки или предприятия общепита) обязательно учитывайте влияние жироуловителей. Предварительная очистка стока от жиров снижает гидравлическую нагрузку на биореактор и предотвращает кольматацию фильтрующих слоев, что позволяет оптимизировать общий объем системы очистки.
Влияние гидрогеологических условий и типа грунта на выбор технологии очистки
При проектировании систем автономного водоотведения гидрогеологические условия участка являются определяющим фактором, который зачастую диктует техническую невозможность использования определенных типов очистных сооружений. Инженер не может рассматривать установку дренажной системы или поля фильтрации без предварительного анализа состава грунта и уровня залегания грунтовых вод. Ошибки в этой части проектирования приводят к быстрому заиливанию дренажных колодцев, подтоплению фундамента зданий и нарушению санитарно-эпидемиологического режима территории.
Коэффициент фильтрации как ключевой параметр
Основным техническим показателем, определяющим возможность использования инфильтрационных методов очистки (дренажных полей, поглощающих колодцев), является коэффициент фильтрации (K_f). Этот параметр характеризует способность грунта пропускать через себя воду и выражается в метрах в сутки или метрах в час.
Классификация грунтов по способности к дренированию:
- Песчаные грунты с высокой проницаемостью (K_f > 10^(-3) м/с) — идеальные условия для работы систем с поглощающими элементами и дренажными траншеями
- Супесчаные и суглинистые грунты со средней проницаемостью (K_f в диапазоне 10^(-4) – 10^(-5) м/с) — требуют применения более сложных многоступенчатых систем очистки и увеличения площади дренажного поля
Уровень грунтовых вод и гидростатическое давление
Высокий уровень грунтовых вод (УГВ) создает две критические проблемы для проектировщика: риск гидравлического подпора и угрозу всплытия пустотелых резервуаров. Если зеркало грунтовых вод находится в зоне залегания очистного сооружения, инфильтрация стоков становится невозможной из-за насыщения грунта влагой.
В условиях высокого УГВ необходимо учитывать следующие инженерные аспекты:
- Выбор герметичных станций биологической очистки (СБО), которые работают по замкнутому циклу и не предполагают сброса очищенной воды в грунт непосредственно под сооружением
- Обеспечение конструктивной прочности резервуаров для противодействия гидростатическому давлению на внешние стенки
- Применение материалов с высокой химической стойкостью и жесткостью, таких как стеклопластик или армированный полиэтилен, для предотвращения деформации корпуса при изменении давления грунта
- Проектирование систем дренажа вокруг резервуаров для отвода избыточной влаги и снижения нагрузки на конструкцию
Совет: Перед началом проектирования и закупкой оборудования обязательно проведите полевые исследования или изучите данные инженерно-геологических изысканий. Если уровень грунтовых вод находится в пределах 1 метра от проектной глубины заложения, следует исключить любые системы с дренажными колодцами и отдавать предпочтение герметичным накопительным емкостям или станциям с принудительной откачкой.
Проектирование и монтаж ЛОС: основные требования к инженерным коммуникациям
Завершающим, но критически важным этапом реализации проекта очистных сооружений является проектирование и монтаж сопряженных инженерных сетей. Даже самое совершенное оборудование, обладающее высокой степенью очистки, не сможет функционировать должным образом, если нарушены гидравлические режимы в подводящих трубопроводах или не обеспечена герметичность соединений. Проектирование систем водоотведения должно строго соответствовать СП 32.13330.2018, регламентирующему правила проектирования канализационных систем.
Гидравлические уклоны и самоочищающая способность потока
Одной из фундаментальных задач инженера при проектировании самотечных линий является расчет проектного уклона труб. Параметр уклона напрямую влияет на скорость движения сточной массы и предотвращает заиливание трубопровода. В инженерной практике принято ориентироваться на поддержание самоочищающей скорости потока, которая должна составлять не менее 0,7 м/с для предотвращения осаждения взвешенных веществ.
Основные требования к уклонам труб:
- Для канализационных труб диаметром 110 мм минимальный уклон должен составлять не менее 0,02 (2 см на метр длины)
- Для труб диаметром 160 мм допустимый уклон может быть снижен до 0,015 (1,5 см на метр)
- Избегайте создания провисших участков трубопровода, которые становятся зонами аккумуляции шлама и органических отложений
- При проектировании принудительных линий с использованием КНС необходимо учитывать расчетный напор, учитывающий потери на трение в трубопроводе и разницу высот между точкой забора и точкой сброса
Материалы трубопроводов и герметичность соединений
Выбор материалов для наружных и внутренних сетей должен базироваться на их химической стойкости к воздействию агрессивных компонентов стока, таких как сероводород (H2S) и органические кислоты. Наиболее распространенным решением в современном строительстве являются трубы из полиэтилена низкого давления (ПНД) или поливинилхлорида (ПВХ).
При монтаже необходимо уделять особое внимание узлам сопряжения оборудования с трубопроводами:
- Использование уплотнительных колец из EPDM или NBR для обеспечения герметичности стыков и предотвращения инфильтрации грунтовых вод в систему
- Применение гибких муфт при вводе труб в корпус очистного сооружения для компенсации возможных неравномерных осадок грунта
- Соблюдение проектной глубины заложения труб с учетом параметров промерзания грунта и защиты от механических нагрузок со стороны транспорта
Интеграция с насосным оборудованием и автоматикой
При переходе от самотечной системы к принудительной транспортировке стоков через канализационные насосные станции (КНС), проектировщик должен предусмотреть систему управления уровнем. Это включает в себя установку датчиков уровня (поплавковых или ультразвуковых) и настройку релейного оборудования для циклической работы насосов.
Совет: При монтаже систем ЛОС и КНС всегда проверяйте соответствие фактических отметок заглубления труб проектным значениям с помощью нивелира. Даже отклонение в несколько сантиметров может привести к образованию гидравлических заторов или невозможности самотечного отвода стоков, что потребует дорогостоящего перепроектирования всей системы.
Часто задаваемые вопросы
Каким образом рассчитать необходимый объем септика, если в доме будут проживать 6 человек?
Расчет производится исходя из среднесуточного потребления воды на одного человека, которое по нормативам составляет около 200 литров. Для семьи из 6 человек суточный приток составит 1200 литров. Однако объем резервуара должен учитывать не только приток, но и время отстаивания для осаждения взвешенных веществ. Рекомендуется выбирать станцию объемом от 4 до 5 кубических метров, чтобы обеспечить необходимый цикл очистки и запас по гидравлической нагрузке при пиковых сбросах (например, при одновременном использовании стиральной и посудомоечной машин).
Возможна ли установка станции биологической очистки на участках с высоким уровнем грунтовых вод?
Да, это возможно, но требует особого инженерного подхода. При высоком уровне грунтовых вод критически важно обеспечить полную герметичность корпуса для предотвращения попадания грунтовых вод внутрь системы, что приведет к разбавлению активного ила и нарушению работы бактерий. В таких условиях используются станции с принудительной аэрацией и закрытым циклом очистки без дренажного поля. Также необходимо учитывать гидростатическую нагрузку: пустая емкость может всплыть, поэтому требуется расчет веса конструкции или устройство противовесов.
Как часто требуется сервисное обслуживание биологических станций по сравнению с обычными септиками?
Технологический процесс в биостанциях предполагает наличие активного ила, который необходимо удалять. В среднем, откачка избыточного ила производится 1-2 раза в год. В механических септиках (выгребных ямах) основная задача — удаление накопившегося осадка, что при правильном расчете объема может требоваться раз в 1-3 года. Однако важно помнить, что биологическая очистка требует регулярной проверки работы компрессора и чистоты аэратора для поддержания жизнедеятельности аэробных бактерий.
Какие минимальные санитарные расстояния необходимо соблюдать при проектировании системы?
При проектировании ЛОС следует руководствоваться нормами СанПиН. Минимальное расстояние от септика до колодца или скважины на участке должно составлять не менее 15-20 метров для предотвращения загрязнения водоносного горизонта. Расстояние от границы соседнего участка должно быть не менее 5 метров, а от фундамента жилого строения — также не менее 5 метров. Также необходимо учитывать радиус зоны санитарной охраны, чтобы стоки не попадали в зону возможного проникновения бактериального загрязнения.
Заключение
Подводя итог, важно помнить, что универсального решения для очистки сточных вод не существует. Выбор конкретной модели зависит от множества факторов: типа грунта, уровня грунтовых вод, количества проживающих в доме и ваших ожиданий по частоте обслуживания системы. Правильно подобранная станция обеспечит экологическую безопасность вашего участка и комфортное использование дома на долгие годы.
Если обилие технических характеристик и разнообразие моделей вызывают сомнения, специалисты КБ Аквапроект всегда готовы помочь. Мы можем провести профессиональный подбор оборудования или проконсультировать вас по всем важным нюансам установки, чтобы выбранная система работала максимально эффективно именно в ваших условиях.
