При проектировании объектов общественного питания, пищевых производств или крупных торговых комплексов инженер неизбежно сталкивается с одной из наиболее сложных задач — обеспечением эффективной очистки сточных вод от высокой концентрации липидов. Проблема заключается не только в риске возникновения засоров в канализационной сети, что ведет к колоссальным эксплуатационным расходам, но и в строгом соблюдении экологических нормативов. Неправильно подобранное оборудование приводит к тому, что жировые фракции проходят сквозь систему очистки без должной сепарации, попадая в городскую или локальную сеть, что провоцирует аварийные ситуации и существенные штрафные санкции со стороны контролирующих органов.
Выбор оборудования для удаления жиров — это не просто подбор резервуара определенного объема, а сложный инженерный расчет, учитывающий пиковые гидравлические нагрузки, температурные характеристики стоков и физико-химические свойства загрязняющих веществ. Проектировщик должен учитывать, что эффективность работы системы напрямую зависит от времени удерживания потока в зоне сепарации и отсутствия турбулентности, нарушающей процесс всплытия легких фракций. В контексте комплексного управления водными ресурсами, где применяются различные типы очистных сооружений, включая системы для жироуловителей и другие модули водоотведения, крайне важно обеспечить синхронизацию всех узлов очистной инфраструктуры для предотвращения гидравлического удара и переполнения емкостей.
Для специалиста критически важно понимать, что эффективность сепарации жиров определяется не только конструкцией самого аппарата, но и корректностью интеграции его в общую схему водоотведения. Ошибки на этапе предварительного расчета пропускной способности или игнорирование специфики состава стоков (например, наличие моющих средств, влияющих на поверхностное натяжение) делают использование даже самого дорогого оборудования бессмысленным. В данной статье мы проведем детальный разбор всех аспектов: от физических механизмов разделения фаз до конструкционных особенностей материалов корпуса и типичных ошибок при монтаже, чтобы обеспечить долговечную и бесперебойную работу систем очистки.

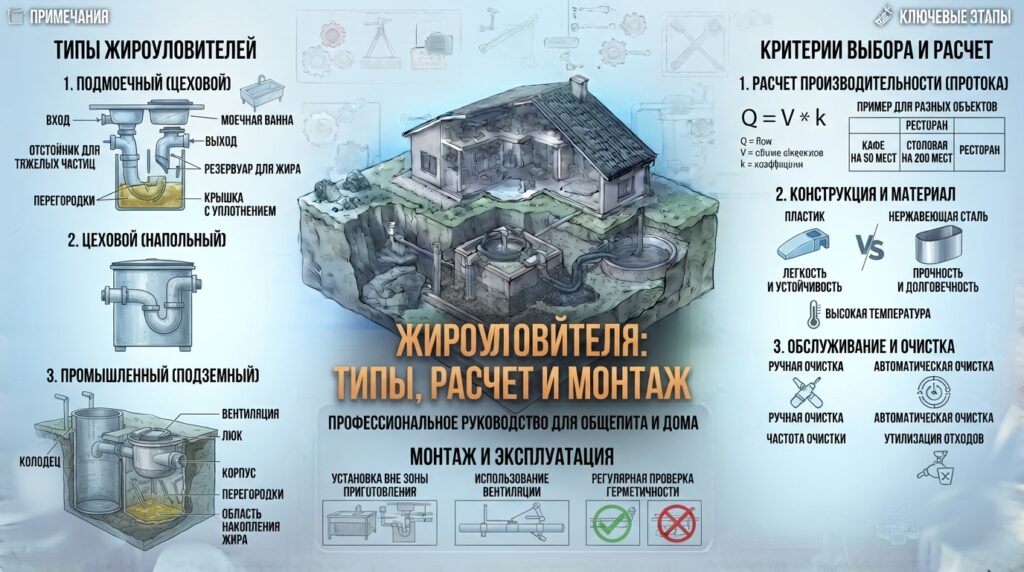

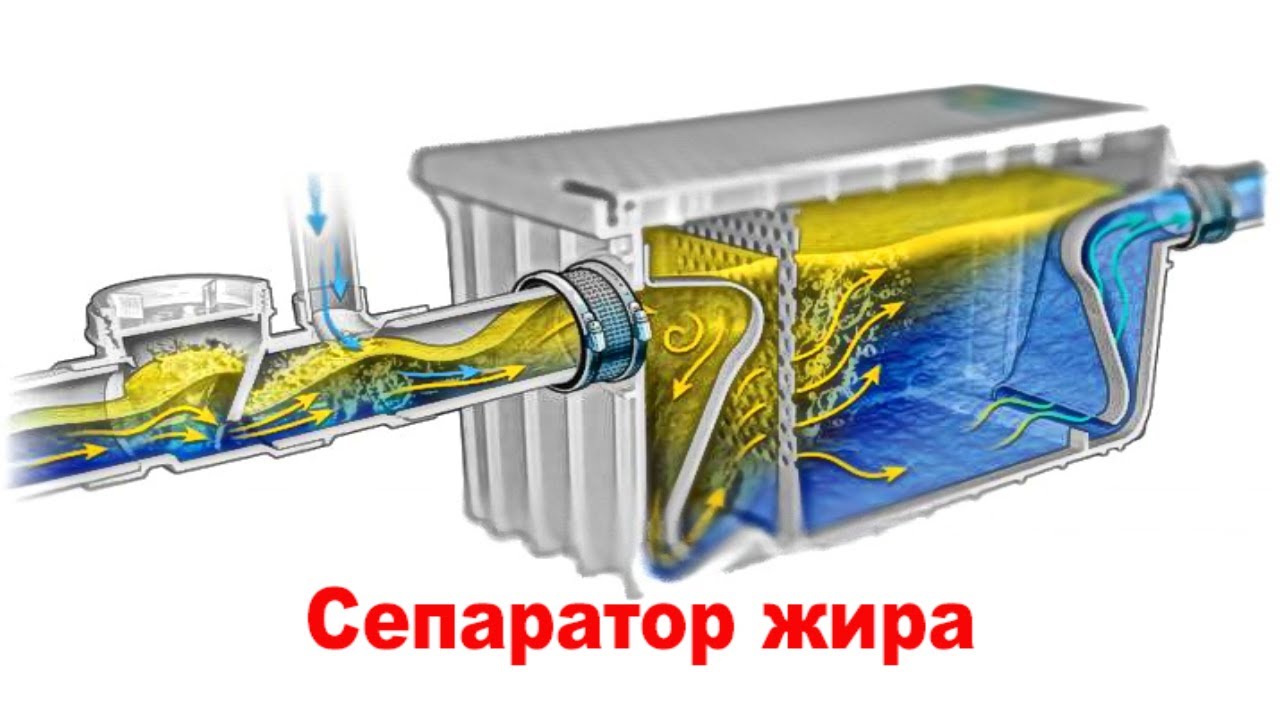

Принцип работы жироуловителя: физико-химические основы сепарации
Эффективность работы жироуловителя базируется на фундаментальном физическом процессе — гравитационном разделении фаз, обусловленном разницей в плотности воды и липидных фракций. Поскольку средняя плотность воды составляет около 1000 кг/м³, а плотность растительных и животных жиров варьируется в диапазоне от 850 до 920 кг/м³, возникает естественная выталкивающая сила, способствующая всплытию легких частиц на поверхность потока.
Гравитационное разделение и закон Стокса
В основе процесса сепарации лежит закон Стокса, который описывает скорость осаждения или всплытия твердых или жидких частиц в вязкой среде. Скорость всплытия капли жира прямо пропорциональна квадрату ее радиуса и разности плотностей фаз, но обратно пропорциональна динамической вязкости среды. Это означает, что при снижении температуры сточных вод вязкость воды возрастает, что существенно замедляет процесс отделения жировых капель от основного объема жидкости.
Для обеспечения качественной очистки необходимо, чтобы время пребывания стока в резервуаре было значительно больше времени, необходимого для всплытия самой мелкой частицы жира. Процесс сепарации можно разделить на следующие последовательные этапы:
- Поступление сточной воды в приемную камеру оборудования
- Снижение кинетической энергии потока и гашение турбулентности
- Оседание тяжелых взвешенных частиц (песка, мелкого мусора) на дно резервуара
- Подъем легких фракций жира к границе раздела фаз
- Формирование слоя отделившегося жира в верхней части емкости
- Выход очищенной воды через выпускное отверстие
Влияние гидродинамических параметров на сепарацию
Критическим фактором, определяющим работоспособность системы, является соблюдение режима ламинарного течения. Если число Рейнольдса в теле жироуловителя превышает пороговые значения, возникающая турбулентность приводит к интенсивному перемешиванию фаз и разрушению сформировавшегося жирового слоя. Это явление называется реэмульгированием, когда частицы жира под воздействием вихревых потоков снова диспергируются в толще воды.
Также на процесс оказывают влияние химические компоненты стока. Наличие высокоэффективных поверхностно-активных веществ (ПАВ) снижает поверхностное натяжение между водой и жиром, способствуя образованию устойчивых эмульсий, которые крайне трудно разделить гравитационным методом. В таких случаях стандартный расчетный объем оборудования может оказаться недостаточным для достижения требуемых показателей очистки.
Совет: При проектировании систем для объектов с высокой долей использования агрессивных моющих средств следует закладывать повышенный коэффициент запаса по объему и рассматривать возможность установки дополнительных сорбентов или химических реагентов для деэмульгации стока.
Алгоритм расчета производительности в зависимости от типа объекта
Расчет жироуловителя не может быть произвольным и основываться лишь на предположениях о потреблении воды. Для инженера-проектировщика ключевой задачей является определение пикового расхода сточных вод (Q_(max)) и последующее вычисление необходимого полезного объема резервуара (V), обеспечивающего требуемое время удерживания потока.
Определение пиковой гидравлической нагрузки
Первым этапом является инвентаризация всех точек водоразбора, подключенных к канализационной сети объекта (раковины, моечные ванны, посудомоечные машины, линии раздачи). Для каждой точки необходимо определить расчетный расход в литрах в секунду или кубических метрах в час. Согласно СП 30.13330.2012, при расчете внутренних канализационных сетей учитывается максимально возможный одновременный расход воды.
Алгоритм суммирования нагрузки включает следующие шаги:
- Определение номинального расхода каждого сантехнического прибора в пиковый час работы предприятия
- Применение коэффициента одновременности (коэффициент неравномерности), так как все точки водоразбора не работают одновременно с максимальной интенсивностью
Расчет объема сепаратора и времени удерживания
После определения пикового расхода необходимо рассчитать объем оборудования, исходя из времени пребывания стока в зоне очистки (t). Это время критически важно для того, чтобы частицы жира успели всплыть на поверхность. Для объектов общественного питания стандартное время удерживания варьируется от 30 до 60 минут, однако для высоконагруженных производств этот параметр может быть увеличен.
Формула расчета полезного объема выглядит следующим образом: V = Q × t, где Q — средний пиковый расход, а t — время сепарации. Однако проектировщику следует учитывать, что расчетный объем должен включать не только зону прохождения воды, но и необходимый объем для накопления отделившегося жира и шлама.
Пример расчета для кафе среднего размера:
Предположим, суммарный пиковый расход всех моечных установок составляет 2 литра в секунду (7.2 м³/ч). Принимая расчетное время удерживания стока за 45 минут (0.75 часа), получаем: V = 7.2 × 0.75 = 5.4 м³. Таким образом, минимальный полезный объем жироуловителя должен составлять не менее 5.4 м³ для обеспечения эффективной работы без риска перелива неочищенных стоков в общую сеть.
Совет: При проектировании систем для крупных объектов, таких как пищевые комбинаты или гипермаркеты, всегда закладывайте запас по объему не менее 20-30%. Это позволит компенсировать возможные превышения гидравлической нагрузки в периоды пиковой загрузки кухни и предотвратит эффект вымывания накопленного жира из верхнего слоя.

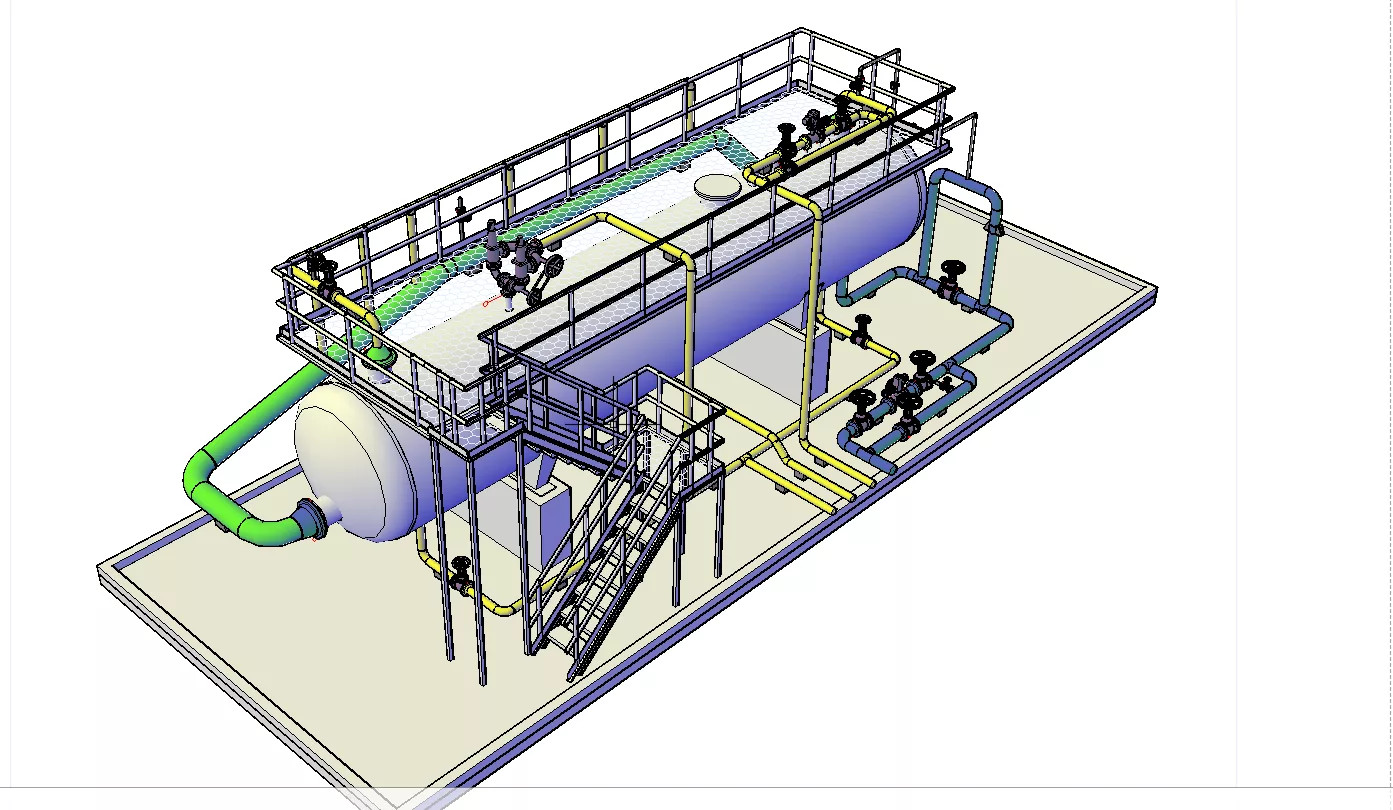

Конструктивные решения и выбор материала корпуса оборудования
Внутренняя архитектура жироуловителя играет определяющую роль в поддержании стабильного режима сепарации. Конструкция должна быть спроектирована таким образом, чтобы минимизировать возникновение зон застойного потока и исключить турбулентность при прохождении сточной воды через систему внутренних элементов. Качественное оборудование представляет собой многокамерную систему, где каждая деталь выполняет специфическую гидродинамическую функцию.
Внутренние элементы и гидродинамическая конфигурация
Ключевыми компонентами, определяющими эффективность разделения фаз, являются перегородки (дефлекторы) и водосливы. Правильно расположенные перегородки направляют поток воды по зигмуобразной траектории, что увеличивает фактический путь движения жидкости и обеспечивает необходимое время для всплытия жировых капель. Основные элементы конструкции включают:
- Входной патрубок с устройством гашения кинетической энергии потока
- Первая перегородка для первичного разделения взвешенных веществ и жира
- Система водосливов, обеспечивающая контролируемый уровень жидкости в камерах
- Камера накопления отделившегося жира (верхний слой)
- Нижняя зона седиментации для осаждения тяжелых фракций шлама
Важно, чтобы геометрия водослива позволяла осуществлять выход очищенной воды из верхней части резервуара, не затрагивая при этом формирующийся слой липидов. Любое нарушение герметичности перегородок или неправильный угол наклона водосливного порога приводит к моментальному прорыву неочищенных стоков в выпускной патрубок.
Сравнительный анализ материалов корпуса
Выбор материала корпуса зависит от условий эксплуатации, типа монтажа (подземный или надземный) и предполагаемых нагрузок на оборудование. На рынке представлены три основных типа решений:
Полиэтиленовые и полипропиленовые емкости наиболее распространены в сегменте малых и средних объектов. Их ключевыми преимуществами являются высокая химическая стойкость к воздействию органических кислот, щелочей и ПАВ, а также отсутствие коррозии и легкость монтажа за счет малого веса. Однако при подземной установке такие корпуса требуют тщательного расчета защитной подушки из песка и контроля давления грунта, чтобы избежать деформации стенок.
Композитные материалы, в частности стеклопластик, представляют собой наиболее технологичное решение для крупных объектов и сложных условий эксплуатации. Резервуары из стеклопластика обладают исключительной жесткостью на кольцевую нагрузку и высокой прочностью на изгиб, что позволяет использовать их в качестве полноценных инженерных сооружений при значительных глубинах заложения. Срок службы таких емкостей значительно выше благодаря инертности материала к агрессивным средам и отсутствию микротрещин, характерных для других типов материалов.
Бетонные конструкции традиционно используются в крупномасштабном промышленном строительстве. Несмотря на высокую механическую прочность, бетон требует обязательной внутренней гидроизоляции специальными составами и защиты от сульфатной коррозии, так как со временем поры бетона могут стать местом формирования трещин, что приведет к фильтрации стоков в окружающий грунт.
Совет: При выборе оборудования для подземного монтажа под проезжей частью или под весом тяжелой строительной техники необходимо ориентироваться на класс нагрузки, соответствующий нагрузкам по стандарту EN 12266. Использование пластиковых емкостей без надлежащего армирования или усиленной конструкции в таких зонах приведет к их разрушению под воздействием динамических нагрузок.
Соблюдение нормативных требований и экологических регламентов
Проектирование и эксплуатация жироуловителей не могут осуществляться в отрыве от действующего законодательства и санитарно-эпидемиологических норм. Для инженера крайне важно понимать, что любые сбросы сточных вод, содержащих органические загрязнения, регулируются комплексом документов, нарушение которых влечет за собой административную и даже уголовную ответственность для владельца объекта, а также риск приостановки деятельности предприятия.
Нормативная база проектирования и эксплуатации
Основным документом, регламентирующим устройство внутренних канализационных сетей, является СП 30.13330.2012 «Внутренний водопровод и канализация зданий». Данный свод правил устанавливает требования к гидравлическим расчетам, материалам труб и защитным сооружениям. Однако при работе с жироуловителями необходимо учитывать еще два уровня регулирования:
Санитарно-эпидемиологические правила (СанПиН), определяющие требования к качеству стоков и безопасности окружающей среды
Правила пользования централизованной системой водоотведения, устанавливающие предельно допустимые концентрации (ПДК) загрязняющих веществ для объектов, подключенных к городским сетям
Если объект имеет прямую discharge-точку в водный объект (реку или озеро), требования становятся значительно жестче. В этом случае проектировщик обязан учитывать нормативы по предельно допустимым сбросам (ПДС), которые рассчитываются индивидуально для каждого водоема и учитывают фоновое загрязнение и расчетную нагрузку от предприятия.
Контролируемые показатели качества сточных вод
Эффективность работы жироуловителя должна подтверждаться соответствием ключевых физико-химических показателей стока установленным нормативам. При проведении лабораторного контроля наиболее критичными параметрами являются:
- Концентрация жиров и масел, измеряемая в мг/л
- Биологическое потребление кислорода (БПК5), отражающее содержание легкоокисляемой органики
- Химическое потребление кислорода (ХПК), характеризующее общую окисляемость стока
- Содержание взвешенных веществ, которые могут вызвать заиливание и засорение системы
Превышение ПДК по жирам приводит к изменению вязкости стока и нарушению работы насосных станций (КНС) на downstream-участках сети. Жировые отложения обволакивают детали механизмов, снижая их КПД и провоцируя перегрев двигателей.
Совет: При подготовке проектной документации для прохождения экспертизы всегда запрашивайте у производителя оборудования технические условия (ТУ) и протоколы испытаний на соответствие ГОСТ. Это позволит обосновать выбранную схему очистки перед контролирующими органами и избежать проблем при проверках Росприроднадзора или Водоканала.
Критические ошибки при проектировании и монтаже систем очистки
Даже самое совершенное оборудование, обладающее высокими показателями сепарации, может оказаться бесполезным или даже вредным для канализационной сети, если на этапе проектирования или строительства были допущены технические ошибки. Ошибки в работе с жироуловителями часто носят комплексный характер, затрагивая как гидравлическую схему, так и конструктивные особенности подземного размещения.
Гидравлические и расчетные погрешности
Одной из наиболее распространенных ошибок является недооценка пиковой нагрузки. Проектировщики часто ориентируются на среднесуточный расход воды, игнорируя кратковременные всплески потребления в периоды максимальной загрузки кухни. Это приводит к превышению расчетного расхода Q_(max), в результате чего время удерживания стока сокращается ниже критического минимума, и жир не успевает всплыть, проходя транзитом в городскую сеть.
Другая серьезная проблема — некорректный подбор уклонов подводящих и отводящих трубопроводов. Согласно СП 30.13330.2012, для труб диаметром 110 мм минимальный уклон должен составлять не менее 2%. Несоблюдение этого параметра ведет к двум противоположным, но одинаково опасным последствиям:
- Избыточный уклон создает слишком высокую скорость движения жидкости (более 1–1.5 м/с), что провоцирует турбулентность на входе в жироуловитель и разрушает сформировавшийся слой липидов
Нарушение технологии монтажа и подготовки основания
При подземном монтаже критически важно обеспечить правильную подготовку основания и послойное уплотнение обратной засыпки. Использование крупнофракционного грунта или щебня непосредственно у стенок корпуса может привести к возникновению точечных напряжений, вызывающих трещины в полимерном или стеклопластиковом корпусе. Также крайне важно контролировать уровень депрессии грунтовых вод: при высоком уровне УГВ (уровня грунтовых вод) возникает подпорье, способное деформировать или даже «вытолкнуть» пустую емкость из земли.
Ошибки в организации вентиляции системы также играют важную роль. Отсутствие или некорректная конфигурация вентиляционного стояка приводит к нарушению баланса давления внутри резервуара. Это может вызвать эффект сифонирования (всасывания) и нарушение работы гидрозатворов в сантехнических приборах, а также способствовать накоплению неприятных запахов в помещении.
Организационные ошибки сервисного обслуживания
Часто при монтаже не учитывается технологическая доступность оборудования для последующей очистки. Проектировщики забывают о необходимости размещения люков в зонах, доступных для ассенизаторской техники. Если жироуловитель замурован под бетонной плитой или находится в труднодоступном месте без предусмотренных сервисных проемов, регулярная откачка жира и шлама станет невозможной, что приведет к быстрому выходу системы из строя.
Совет: При планировании трассировки канализационных сетей всегда закладывайте технологические коридоры для работы спецтехники. Проверьте, чтобы радиусы поворота труб и места расположения ревизионных колодцев позволяли беспрепятственный доступ к узлам очистки на протяжении всего жизненного цикла объекта.
Часто задаваемые вопросы
Можно ли рассчитывать производительность жироуловителя только по количеству посадочных мест в ресторане?
Нет, расчет по посадкам является лишь оценочным методом. При проектировании необходимо суммировать фактический расход воды от всех подключенных точек: моечного оборудования, посудомоечных машин и кухонных моек. Для корректного подбора нужно учитывать пиковую нагрузку в часы максимальной загрузки кухни. Ошибка в расчетах более чем на 20% приведет к преждевременному заиливанию системы и снижению эффективности сепарации.
Какой материал корпуса лучше выбрать при работе с горячей водой и агрессивными моющими средствами?
При стоках с температурой выше 60 градусов наиболее надежным решением является полипропилен. Этот материал обладает высокой химической стойкостью к ПАВ и устойчив к термическим деформациям. Если же проект предполагает использование агрессивных кислотных очистителей, стоит рассмотреть оборудование из нержавеющей стали марки AISI 316, которая более устойчива к коррозии, чем стандартная сталь AISI 304.
Как часто требуется обслуживание оборудования и какие риски возникают при его нарушении?
Регламент очистки зависит от объема поступающего жира, но в среднем для общепита цикл составляет от 1 до 3 дней. Нарушение периодичности приводит к переполнению камеры жира и его выносу в общую канализационную сеть. Это влечет за собой риск засоров и превышение нормативов по содержанию жиров и БПК в сточных водах, что регулируется экологическими регламентами и может привести к штрафам со стороны надзорных органов.
Какие критические ошибки чаще всего допускаются при монтаже оборудования под мойку?
Основная ошибка — отсутствие возможности беспрепятственного доступа к крышке для удаления жира и отстоя. Также проектировщики часто забывают обеспечить необходимый уклон канализационных труб, что нарушает гидравлический режим и приводит к застою стоков. При установке малогабаритных моделей под мойку необходимо строго соблюдать расчетное время удерживания жидкости в резервуаре, иначе процесс сепарации будет неполным.
Заключение
Выбор жироуловителя требует внимательного подхода к расчету гидравлической нагрузки и учета особенностей расположения оборудования. Важно учитывать не только объем сточных вод, но и доступность места для обслуживания, а также тип кухни, для которой приобретается устройство. Правильно подобранная система обеспечит бесперебойную работу канализации и избавит от неприятных запахов и засоров.
