При проектировании систем водоотведения для объектов общественного питания, пищевой промышленности или крупных торговых центров инженер неизбежно сталкивается с критической задачей — предотвращением попадания липидов и взвешенных веществ в общегородскую канализационную сеть. Основная сложность заключается не только в подборе оборудования, но и в обеспечении стабильной работы всей технологической цепочки очистки на протяжении всего жизненного цикла объекта. Ошибка на этапе расчета гидравлической нагрузки или игнорирование специфики стоков может привести к быстрому засорению трубопроводов, снижению эффективности насосных станций и, как следствие, к серьезным штрафным санкциям со стороны надзорных органов из-за нарушения нормативов ПДК.
Процесс внедрения локальных очистных систем требует глубокого понимания гидродинамики потока и химического состава стоков. Важно понимать, что жироуловитель не является изолированным элементом; он должен быть технически интегрирован в общую архитектуру инженерных сетей, учитывая взаимодействие с другими узлами, такими как насосные станции или комплексные системы очистки, включая перечень жироуловителей и других очистных сооружений. Неправильный подбор объема резервуара или неверный учет пиковых расходов воды в периоды максимальной загрузки предприятия превращают эксплуатацию объекта в бесконечный процесс устранения аварийных ситуаций.
Монтаж оборудования такого класса сложности — это комплексная инженерная задача, охватывающая несколько дисциплин: от геодезической привязки и точного расчета уклонов до обеспечения конструктивной целостности котлована и герметичности стыков. Инженеру необходимо учитывать не только механические характеристики самого устройства, но и влияние давления грунта, уровень залегания грунтовых вод и возможности последующего сервисного обслуживания. Несоблюдение технологии обратной засыпки или нарушение проектных отметок входных и выходных магистралей делает бесполезным даже самый дорогой и технологичный агрегат.

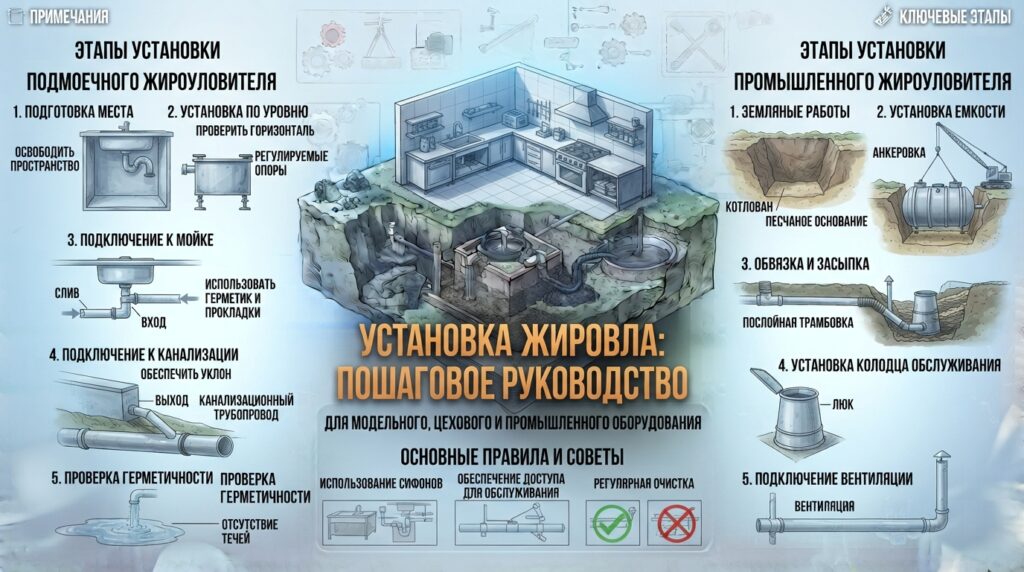

В данной статье мы проведем детальный разбор процесса установки оборудования. Мы последовательно пройдем путь от предварительных расчетов проектной нагрузки до финальных пусконаладочных испытаний, опираясь на строительные нормы и технологические регламенты. Этот пошаговый алгоритм поможет минимизировать риски при монтаже и обеспечить долговечную работу системы водоотведения в соответствии с проектными требованиями.
Расчет проектной нагрузки и подбор типоразмера жироуловителя
Определение расчетного расхода сточных вод
Первоочередной задачей при проектировании локальной системы очистки является определение пикового гидравлического расхода сточных вод. Этот показатель критически важен, так как избыточная нагрузка на оборудование приведет к эффекту вымывания уже отделившегося жира, а недостаточный объем резервуара не обеспечит необходимого времени седиментации взвешенных частиц. Для расчета необходимо учитывать не только средний расход воды, но и коэффициент неравномерности стока, который в периоды высокой загрузки предприятия (например, обеденное время в кафе) может достигать значительных величин.
При определении расчетного расхода следует опираться на следующие параметры:
- Максимальный часовой расход воды, рассчитанный исходя из количества посадочных мест или мощности производственных линий.
- Коэффициент пиковой нагрузки, учитывающий кратковременные всплески потребления воды.
- Технологические особенности стоков (наличие агрессивных моющих средств, влияющих на поверхностное натяжение жиров).
Методика расчета объема резервуара и времени удержания

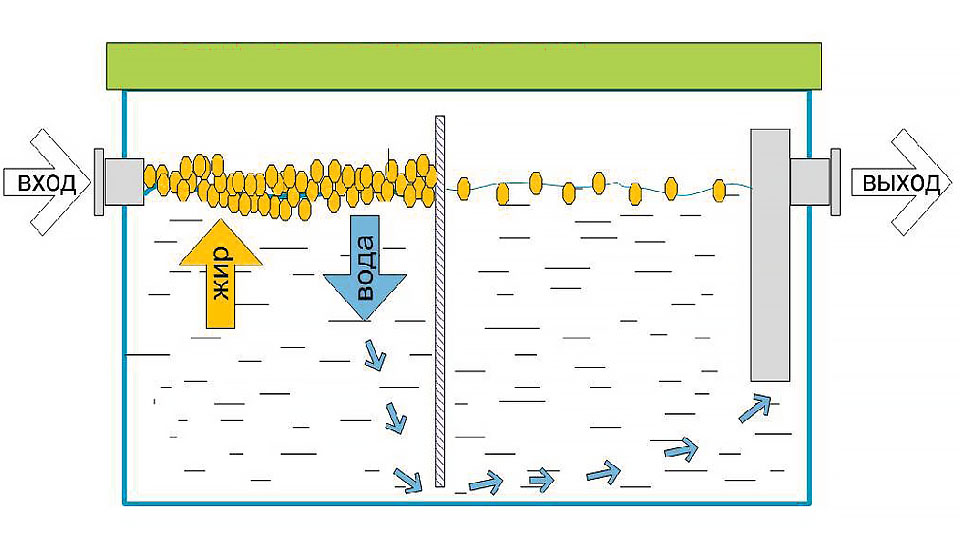

Основной принцип работы жироуловителя базируется на разнице плотностей воды и жира. Для эффективного процесса разделения фаз необходимо обеспечить определенный период удержания стока в резервуаре. Согласно общепринятым инженерным практикам и рекомендациям, основанным на принципах гидродинамики, время удерживания потока должно составлять не менее 30–60 минут для предотвращения турбулентности, разрушающей жировую пленку.
Формула расчета необходимого полезного объема (V) выглядит следующим образом:
V = Q * T
Где Q — расчетный максимальный расход воды в единицу времени (м³/час), а T — требуемый период удержания стока (часы). Однако при расчете важно учитывать, что полезный объем должен включать не только зону водной толщи, но и объем, предназначенный для накопления отделенного жира. Если концентрация липидов в стоке высока, необходимо закладывать дополнительный резерв емкости.
Пример практического расчета
Рассмотрим расчет для предприятия общественного питания с расчетным пиковым расходом воды 2 м³/час. Принимая минимально необходимый период удержания T равным 0,5 часа (30 минут), получаем объем водной фазы: 2 * 0,5 = 1 м³. Учитывая необходимость накопления жировой массы и запас на случай задержки сервисного обслуживания, проектный объем оборудования следует увеличивать с коэффициентом не менее 1,5. Таким образом, минимально допустимый рабочий объем жироуловителя составит 1,5 м³.
Совет: При проектировании систем для крупных кухонных цехов всегда закладывайте запас по объему на 20-30% сверх расчетного значения. Это позволит нивелировать риски при возникновении нештатных ситуаций, таких как нарушение графика вывоза отходов или резкое изменение интенсивности работы кухни.
Важно также учитывать требования СНиП и СП 30.13330.2012, регламентирующих внутренний водопровод и канализацию. Неправильно подобранный типоразмер оборудования не только снижает эффективность очистки, но и делает невозможным соблюдение нормативных показателей ПДК по жирам на выходе из системы, что влечет за собой риск нарушения экологического законодательства.
Проектирование расположения и расчет уклонов подводящих и отводящих магистралей
Выбор топографического положения и доступность для обслуживания
Правильное позиционирование жироуловителя на генплане объекта определяет не только эффективность работы системы, но и долговечность всей канализационной сети. При проектировании необходимо учитывать два ключевых фактора: гидравлическую близость к источнику стока и технологическую доступность для сервисных служб. Оптимальным считается размещение оборудования в непосредственной близости от зданий с кухнями, чтобы минимизировать длину подводящего трубопровода и избежать необходимости использования принудительных насосных станций, если это возможно.
Однако инженер не должен забывать о логистике. Место установки должно обеспечивать беспрепятственный подъезд ассенизаторской техники для регулярного откачивания жирового слоя и очистки резервуара. В условиях плотной городской застройки или ограниченного пространства на территории девелоперских проектов это требует тщательного согласования с планами благоустройства и путями проезда спецтранспорта.
Расчет гидравлического уклона и обеспечение самоочищающей скорости
Проектирование подводящих и отводящих магистралей подчиняется строгим правилам гидродинамики. Главная цель — обеспечить самоочищающую скорость потока, которая препятствует оседанию взвешенных частиц и накоплению твердого осадка в трубах до того, как сток достигнет жироуловителя. Согласно СП 30.13330.2012, для канализационных сетей самоочищающая скорость должна составлять не менее 0,7 м/с.
Для достижения этого показателя необходимо точно рассчитать гидравлический уклон (i). Величина уклона напрямую зависит от диаметра используемого трубопровода. При проектировании следует придерживаться следующих нормативных значений:
- Для труб диаметром 110 мм минимальный уклон составляет 0,02 (или 20 мм на каждый метр длины).
- Для труб диаметром 160 мм допустимый уклон может составлять 0,015 (15 мм на метр).
- Для магистралей большего диаметра уклон может быть уменьшен, но не ниже расчетного минимума для предотвращения застойных зон.
Пример расчета: если длина подводящей линии от кухонного блока до жироуловителя составляет 25 метров, то при использовании трубы диаметром 110 мм суммарный перепад высот (потеря уровня) составит 25 * 0,02 = 0,5 метра. Инженеру необходимо заранее предусмотреть этот вертикальный зазор при проектировании глубины заложения оборудования.
Совет: Избегайте использования углов с углом поворота 90 градусов в местах подключения магистралей к жироуловителю. Рекомендуется использовать два колена по 45 градусов вместо одного крутого поворота. Это снижает турбулентность потока и уменьшает риск возникновения гидравлического удара, который может привести к разгерметизации стыков или вымыванию жировой пленки из верхнего слоя резервуара.
Конфигурация входной и выходной линий
Важным аспектом проектирования является обеспечение разности уровней между входным и выходным патрубками оборудования. Входная магистраль должна располагаться выше выходной, чтобы обеспечить работу системы самотеком. Недопустимо проектирование магистралей с обратным уклоном, так как это приведет к образованию гидрозатворов в трубах, заполнению их стоками и потенциальному подтоплению помещений при возникновении засоров.
При проектировании также важно учитывать:
Диаметр отводящей магистрали: он не должен быть меньше диаметра входной трубы во избежание создания противодавления в резервуаре.
Устойчивость к температурным деформациям: при прокладке труб в грунте необходимо учитывать коэффициент линейного расширения материала (ПВХ или ПНД) для предотвращения разрушения соединений при сезонных колебаниях температуры.
Герметичность стыков: использование качественных уплотнительных колец и муфт, соответствующих проектным нагрузкам на грунт.
Подготовка котлована и устройство основания под оборудование
Разработка котлована и обеспечение проектных габаритов>
Процесс подготовки котлована является критическим этапом, определяющим структурную целостность всей инженерной системы. При разработке земляного полотна необходимо учитывать не только внешние габариты жироуловителя, но и технологические зазоры, необходимые для качественной обратной засыпки и последующего уплотнения грунта. Оптимальным считается создание свободного пространства вокруг корпуса оборудования шириной от 500 до 1000 мм с каждой стороны.
Недостаточный объем котлована может привести к образованию пустот в прикорневом пространстве, что создаст неравномерное распределение нагрузки на стенки резервуара и спровоцирует его деформацию. При этом глубина котлована должна рассчитываться с учетом проектной отметки заглубления оборудования, толщины песчаной подушки и глубины промерзания грунта, если это предусмотрено проектом для защиты от сил морозного пучения.
Устройство опорного основания и подготовка дна
Устойчивость жироуловителя напрямую зависит от качества подготовки дна котлована. Недопустимо устанавливать оборудование на неровную поверхность или на грунт с включением органических остатков, корней растений или строительного мусора. Такие элементы создают зоны концентрации напряжений и могут стать очагами гниения, что со временем приведет к просадке оборудования.
Технология устройства основания включает следующие этапы:
- Очистка дна котлована от рыхлого грунта и посторонних включений.
- Формирование песчано-гравийной подушки толщиной не менее 200–300 мм.</
- Послойное трамбование песчаного слоя с использованием виброплиты для достижения необходимого коэффициента уплотнения грунта (не ниже 0,95).
- Проверка горизонтальности поверхности основания с помощью нивелира или лазерного уровня.
Совет: При работе в условиях высокого уровня грунтовых вод крайне важно обеспечить дренажный слой из крупнозернистого песка или щебня. Это позволит снизить гидростатическое давление на дно резервуара и предотвратить возникновение эффекта всплытия пустого оборудования при падении уровня воды в системе.
Контроль качества обратной засыпки
Завершающим этапом подготовки является обратная засыпка. Основная инженерная задача здесь — создание однородного массива грунта, который будет оказывать равномерное боковое давление на корпус жироуловителя, препятствуя его смещению. Засыпку следует производить послойно, с толщиной каждого слоя не более 200–300 мм, с обязательным тщательным уплотнением каждого последующего слоя.
В качестве материала для засыпки рекомендуется использовать инертные материалы, такие как песок или мелкий гравий, очищенный от глинистых фракций. Использование пучинистого грунта (глины, суглинка) в непосредственной близости к корпусу крайне нежелательно, так как при сезонных колебаниях температуры и влажности эти грунты будут оказывать динамические нагрузки на стенки оборудования, что может привести к нарушению герметичности соединений магистралей.
Регламент монтажа: установка, центровка и подключение к инженерным сетям
Спуск оборудования и первичная установка
После завершения работ по подготовке основания процесс монтажа начинается с контролируемого спуска жироуловителя в котлован. Учитывая конструктивные особенности резервуаров из стеклопластика или полиэтилена, крайне важно использовать специализированное грузоподъемное оборудование (краны-манипуляторы или экскаваторы с мягкими стропами), чтобы исключить механические повреждения корпуса, нарушение целостности ребер жесткости или деформацию патрубков. Спуск должен производиться плавно, без резких рывков, чтобы избежать удара оборудования о стенки котлована.
При установке на подготовленную песчано-гравийную подушку необходимо обеспечить строгое соответствие проектным отметкам. Первичная фиксация корпуса должна быть произведена таким образом, чтобы исключить его смещение в процессе последующей обратной засыпки грунта.
Геодезическая привязка и центровка по осям
Центровка оборудования — это не только вопрос эстетики, но и критическое требование для обеспечения правильной гидравлики системы. Инженер должен выполнить проверку положения резервуара по трем основным осям:
- По вертикальной оси (Z) — контроль глубины заложения и горизонтальности верхней части корпуса относительно проектного уровня.
- По горизонтальным осям (X и Y) — центрирование относительно проектных осей подводящих и отводящих трубопроводов.
- Проверка угла наклона корпуса — отсутствие перекосов, которые могут привести к неравномерному распределению давления грунта на стенки.
Для выполнения этих работ необходимо использовать высокоточные инструменты: нивелиры, теодолиты или лазерные уровни. Любое отклонение от проектного положения может привести к возникновению избыточных напряжений в местах сопряжения труб с патрубками жироуловителя, что впоследствии станет причиной разгерметизации соединений.
Подключение к инженерным сетям и герметизация узлов
Монтаж подводящих и отводящих магистралей является наиболее ответственным этапом с точки зрения обеспечения герметичности. После того как положение оборудования зафиксировано, приступают к наращиванию трубных линий. При использовании полимерных труб (ПВХ или ПНД) крайне важно соблюдать технологию стыковки:
- Очистка торцов труб и внутренних поверхностей патрубков от загрязнений и песка.
- Применение качественных уплотнительных элементов, таких как кольца из EPDM или NBR, устойчивые к воздействию жиров и агрессивных сред.
- Использование механических соединителей (муфт) или специальных клеевых составов (для ПВХ), обеспечивающих монолитность соединения.
Важно помнить, что трубы не должны оказывать механического давления на патрубки жироуловителя. Любое напряжение в системе, вызванное неправильным изгибом магистрали или отсутствием компенсаторов, приведет к деформации входного или выходного отверстия оборудования.
Совет: Перед началом обратной засыпки обязательно проведите визуальный осмотр всех стыков и проверьте их на отсутствие перекосов. Рекомендуется провести предварительное испытание системы путем подачи воды в подводящую магистраль (пролив), чтобы убедиться в отсутствии протечек в местах соединений под рабочим давлением.
Контроль герматичности соединений и пусконаладочные работы
Гидравлические испытания на герметичность
Заключительным и наиболее ответственным этапом монтажа является проведение гидравлических испытаний системы. Целью данного процесса является подтверждение полной герметичности корпуса жироуловителя, всех стыков трубопроводов, а также уплотнений люков и технологических отверстий. Испытания проводятся методом заполнения резервуара водой до проектного рабочего уровня или выше него на 0,5 метра.
В процессе испытаний инженер должен провести тщательный визуальный и инструментальный контроль следующих узлов:
- Места сопряжения входных и выходных магистралей с патрубками оборудования на предмет появления подтеков или капельной течи.
- Герметичность уплотнительных колец на стыках ПВХ или ПНД труб.
- Состояние прокладок под крышками (люками) жироуловителя, которые должны обеспечивать предотвращение выхода запахов и попадания поверхностных стоков внутрь резервуара.
- Целостность корпуса оборудования, особенно в зонах возможного воздействия гидростатического давления на дно и стенки.
Согласно нормативным требованиям к проверке канализационных сетей, испытание должно длиться не менее 24 часов. При этом уровень воды в резервуаре должен оставаться неизменным. Любое падение уровня, превышающее расчетную величину испарения, свидетельствует о наличии утечки, требующей устранения до завершения работ по обратной заложной засыпке и благоустройству территории.
Проверка внутренней конфигурации и вентиляционной системы
Помимо проверки герметичности внешних соединений, необходимо убедиться в правильности функционирования внутренних элементов жироуловителя. Эффективность разделения фаз (жира и воды) напрямую зависит от стабильного положения перегородок и пористых фильтров (если они предусмотрены конструкцией). Любое смещение или нарушение геометрии внутренних камер приведет к турбулентности потока, что сделает невозможным качественное отделение липидов.
Важнейшим элементом пусконаладочных работ является проверка работоспособности системы вентиляции. Жироуловитель должен быть оснащен вентиляционной трубой, обеспечивающей свободный выход воздуха и выравнивание давления внутри резервуара при прохождении стоков. Отсутствие или неисправность вентиляции приведет к возникновению вакуума в камерах, что может спровоцировать подсос грунта через стыки труб или нарушение работы гидрозатворов в смежных узлах системы.
Совет: При проведении пусконаладочных работ обязательно проверьте отсутствие посторонних запахов в зоне установки оборудования. Если запах ощущается, это явный признак нарушения герметичности люка или неисправности вентиляционной линии, что требует немедленной переделки уплотнений.
Приемка системы и ведение эксплуатационной документации
Завершением монтажного цикла является оформление акта скрытых работ и технического паспорта на установленное оборудование. В документацию должны быть внесены:
- Точные проектные отметки заглубления и фактические координаты установки.
- Результаты гидравлических испытаний с указанием времени проведения и подтвержденной герметичности.</
- Сведения о примененных материалах для обратной засыпки и типе уплотнительных элементов.
- График периодического сервисного обслуживания, включая регламент очистки жирового слоя.
Только после полной проверки всех технологических параметров и подписания актов приемки система может считаться готовой к эксплуатации. Правильно выполненная пусконаладка гарантирует, что жироуловитель будет выполнять свою функцию в соответствии с проектными показателями ПДК, защищая городскую инфраструктуру от критических загрязнений.
Часто задаваемые вопросы
Можно ли уменьшить объем жироуловителя, если фактический расход воды в пиковые часы ниже проектного?
Нет, расчет объема оборудования производится по максимальному душевому или сточному расходу (Qmax) за один час. Даже если средний суточный расход невелик, при залповом сбросе воды из посудомоечной машины или мойки объем емкости должен быть достаточным для разделения фаз. Неверный расчет приведет к быстрому выносу жира в общую сеть и штрафам со стороны контролирующих органов.
Какой минимальный уклон канализационных магистралей необходимо соблюдать при подключении?
Для труб диаметром 50-110 мм стандартный уклон должен составлять не менее 2 см на каждый метр длины (0,02). Несоблюдение этого параметра — либо слишком малый уклон (приводящий к застою и осадку жира в трубах), либо слишком большой (вызывающий превышение скорости потока, из-за чего частицы жира не успевают осесть) — делает работу оборудования неэффективной.
Достаточно ли просто засыпать жироуловитель песком для стабилизации?
Для пластиковых моделей при высоком уровне грунтовых вод или в условиях пучинистых грунтов песчаной подушки толщиной 100-150 мм может быть недостаточно. Рекомендуется устройство бетонного основания или армированной плиты, чтобы исключить неравномерную осадку и деформацию корпуса под весом грунта. Это критически важно для предотвращения разгерметизации стыков магистралей.
Как правильно провести проверку надежности соединений после монтажа?
Проверка осуществляется методом гидравлического испытания. После завершения монтажа емкость заполняется водой до максимально возможного уровня. В течение 24 часов необходимо проводить визуальный осмотр всех стыков, фланцев и вводов труб на предмет появления влаги или просачивания. Любое обнаружение утечки требует немедленной переборки узла и повторного испытания.
Заключение
Установка жироуловителя — это процесс, требующий внимательного отношения к техническим деталям и соблюдения всех норм проектирования. Правильный монтаж не только защищает канализационную систему от засоров и неприятных запахов, но и помогает предприятию беспрепятственно проходить проверки контролирующих органов. Тщательное выполнение каждого этапа, описанного в этой инструкции, обеспечит долговечность оборудования и стабильную работу всей системы.
Если процесс монтажа кажется вам слишком сложным или вы сомневаетесь в выборе подходящей модели, специалисты КБ Аквапроект всегда готовы поделиться опытом. Мы можем помочь подобрать оборудование под ваши конкретные задачи и проконсультировать по техническим нюансам, чтобы ваше решение было максимально эффективным и надежным.
